SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SB3300TLHC-IES094121 19

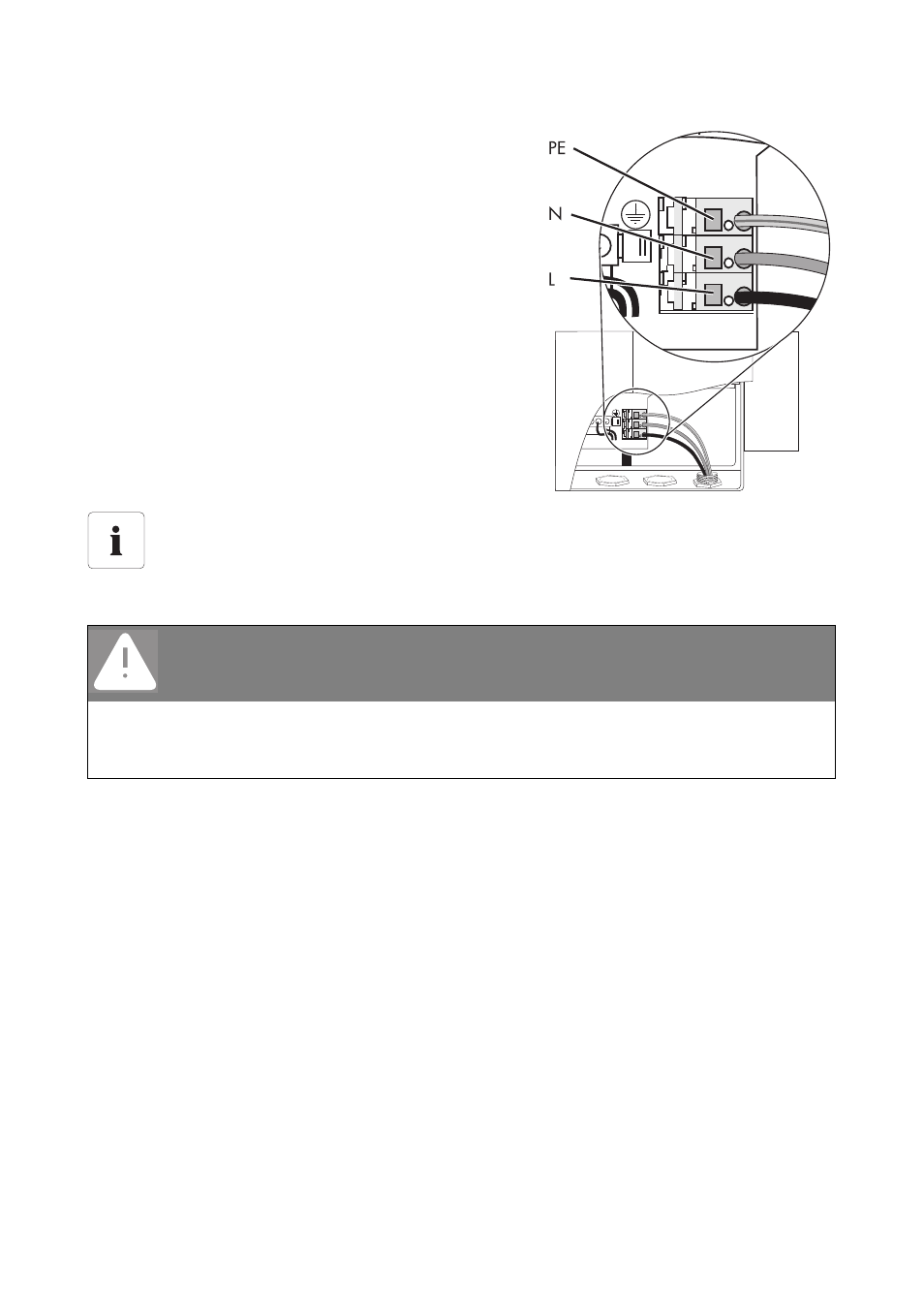

4. Conecte el cable de red tal como se indica en la
ilustración. Utilice para ello la boquilla de paso
incluida en el paquete.
No invierta la conexión de "L" y "N"
5. Conecte la toma a tierra (PE) de la línea de
alimentación en el borne superior marcado con el
símbolo de Tierra.
6. Vuelva a fijar la toma a tierra (PE) de la tapa de la
carcasa con la misma.
7. Coloque la tapa del Sunny Boy y fíjela apretando
progresivamente los cuatro tornillos.
Para un funcionamiento correcto de su Sunny Boy es preciso, entre otras cosas, que la
toma a tierra conectada vaya unida a la conexión equipotencial del edificio. ¡En la puesta
en funcionamiento del equipo compruebe la conexión a tierra PE requerida de la caja del
inversor a la tierra de protección!
¡PELIGRO!
¡Peligro de muerte por altas tensiones en el Sunny Boy!
• ¡Todavía no conecte el interruptor automático! El Sunny Boy solamente debe ser
conectado a la red de CA después de haberse conectado los Strings fotovoltaicos
y con la carcasa firmemente cerrada.
