4.2 Monte el Sunny Boy
Para un montaje sin problemas del Sunny Boy se debe
utilizar el soporte mural incluido en el paquete. Para su
fijación vertical o para el montaje en muros de hormigón
o de piedra puede emplear, por ejemplo, tacos del tipo
SX10 y tornillos de cabeza hexagonal de acero
inoxidable (DIN 571) de 8 mm x 50 mm.
Cuando monte el soporte mural siempre tenga en cuenta
el peso del Sunny Boy (28 kg).

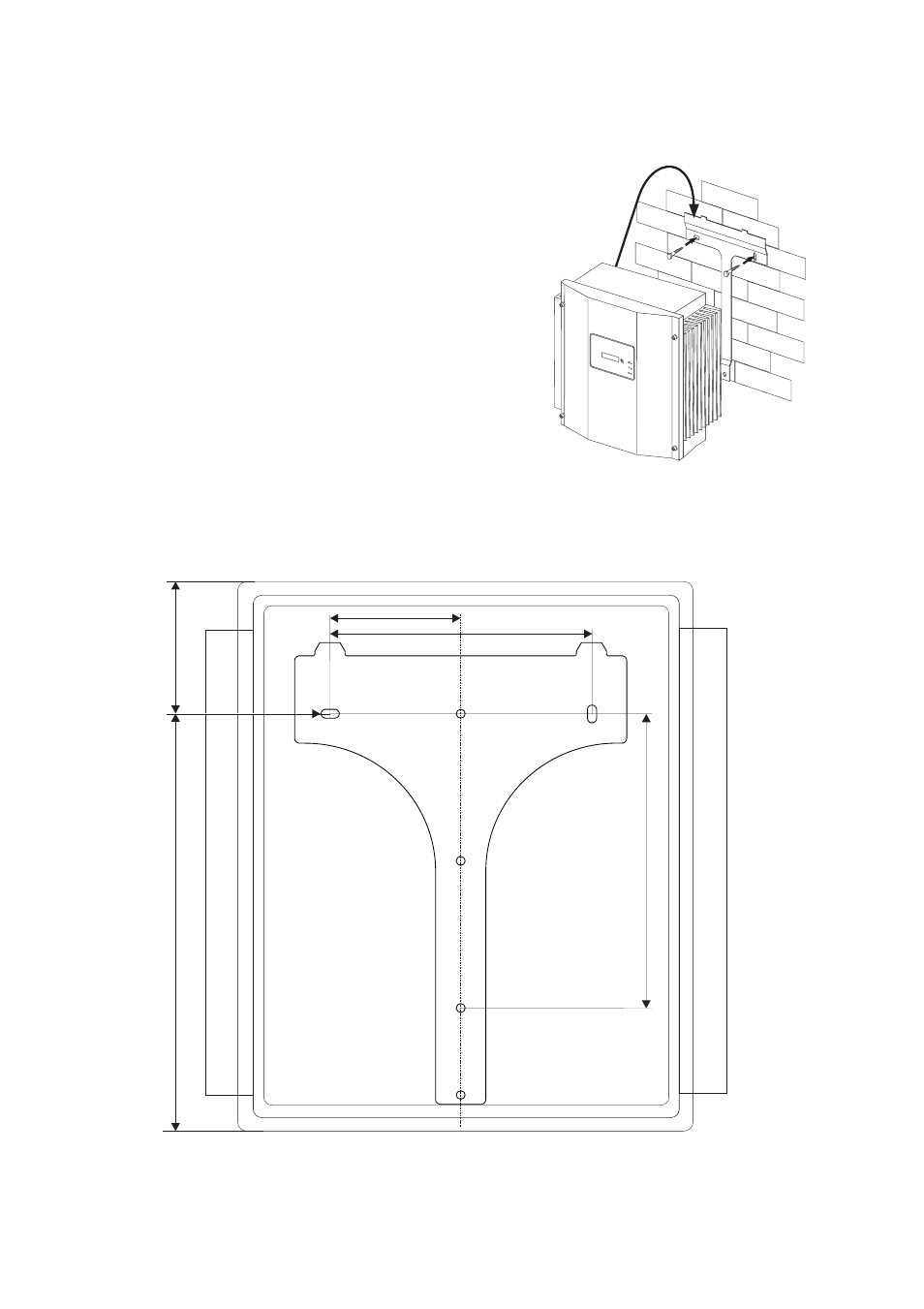

Si no quiere utilizar el soporte mural incluido en el paquete como plantilla, tenga en cuenta las
medidas de la figura siguiente. El montaje del inversor mediante el soporte mural se describe en la
página siguiente.
300
mm
260 mm
130 mm
105 mm
95
mm
395
mm
