Conexión eléctrica
SMA Solar Technology AG
16
SB3300TLHC-IES094121
Instrucciones de instalación

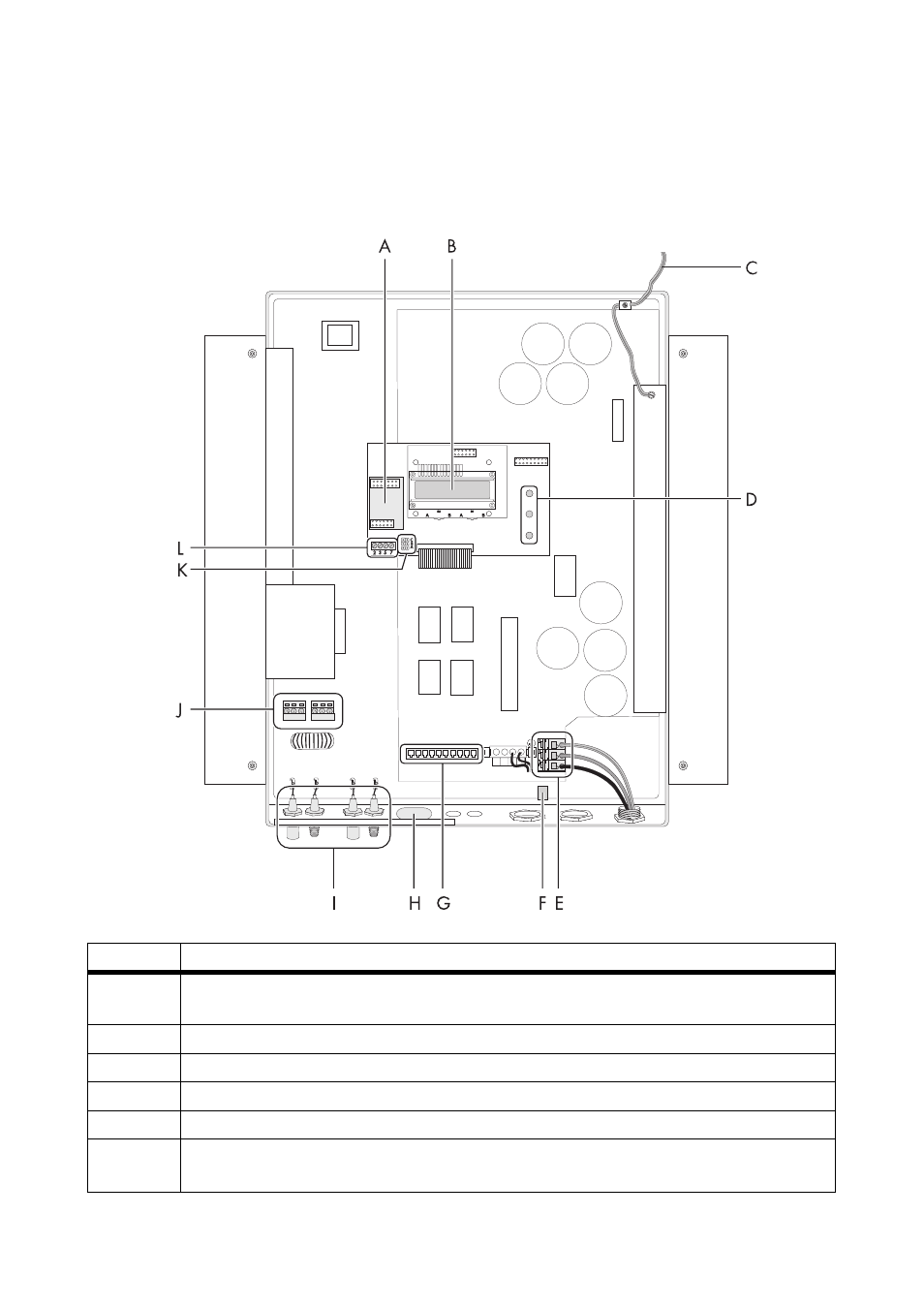

5.1.2 Vista del interior
En esta ilustración se detallan de manera esquemática los diferentes componentes y áreas de
conexión de un Sunny Boy abierto:
Parte
Descripción
A
Conexión para la comunicación (RS485, radiotransmisión), capítulo 5.5 “La interfaz
de comunicación” (Página 23)
B
Sunny Display
C
Cable de tierra PE para la tapa
D
LED de indicación del estado de funcionamiento
E
Bornes de conexión (CA), capítulo 5.2.1 “Conexión de la salida de CA” (Página 18)
F
Enchufe plano para la toma a tierra del apantallamiento de cables para la
comunicación RS485
