SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SB3300TLHC-IES094121 17

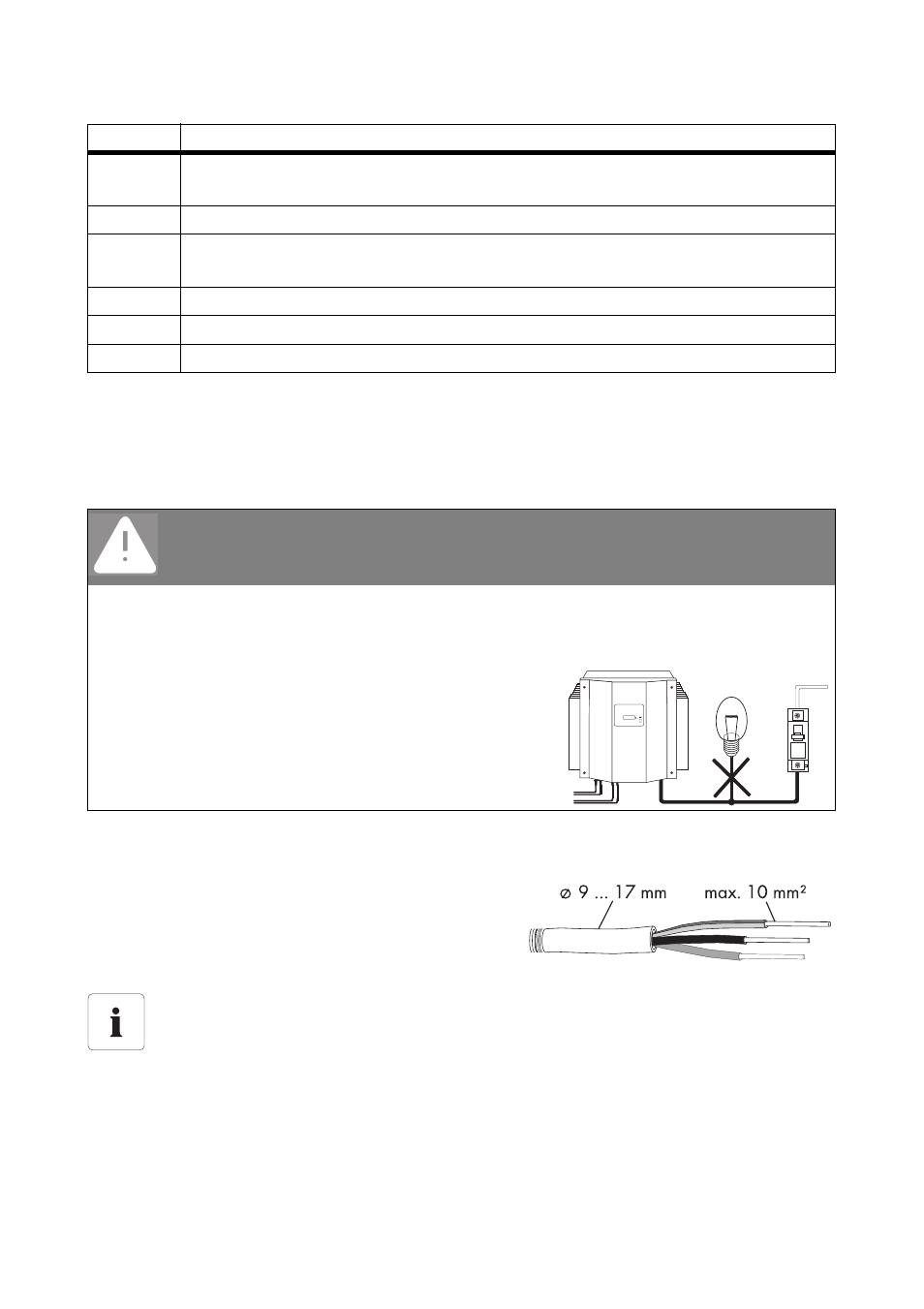

5.2 Red de baja tensión (CA)
Dispositivo seccionador de carga
En los Datos técnicos (página 37) encontrará la protección máxima admisible.
Deberá cumplirse con las disposiciones técnicas pertinentes y con las disposiciones particulares de
la empresa eléctrica local.
Los bornes de conexión del Sunny Boy aceptan cables
con secciones de hasta 10 mm². El diámetro externo del
cable debe ser de entre 9 y 17 mm.
La conexión es de tres conductores (L, N, PE).
El Sunny Boy está equipado con una unidad de seguimiento de la corriente de defecto integrada y
sensible a la corriente universal. El Sunny Boy puede diferenciar automáticamente entre corrientes de
defecto reales y corrientes derivadas capacitivas "normales".
G Conexión para el componente de potencia PLC
(necesario para la comunicación por línea de alimentación)
H Conector hembra para el Electronic Solar Switch (ESS)
I Conector fotovoltaico de entrada (CC), capítulo 5.3.1 “Conexión del String
fotovoltaico (CC)” (Página 20)
J Varistores, capítulo 9.1 “El LED rojo permanece encendido” (Página 33)
K Conexión para el puente para la comunicación
L Conexión para la comunicación
¡PELIGRO!
¡Peligro de muerte por fuego!
Si se conectan un generador (Sunny Boy) y un consumidor a un interruptor automático, no
queda garantizada la función protectora de éste. Las corrientes del Sunny Boy y de la red
pueden sumarse a sobrecorrientes que el interruptor automático no detecta.
• Nunca conecte consumidores sin
protección entre el Sunny Boy y el
interruptor automático.
• Los consumidores siempre deberán
protegerse individualmente.
Puede encontrar ejemplos de la disposición de un interruptor automático en la Información
técnica "Interruptor automático", que está disponible en la sección de descargas de SMA
Solar Technology en www.SMA-Iberica.com.
Parte Descripción
