Topología de la planta con comunicación ethernet:

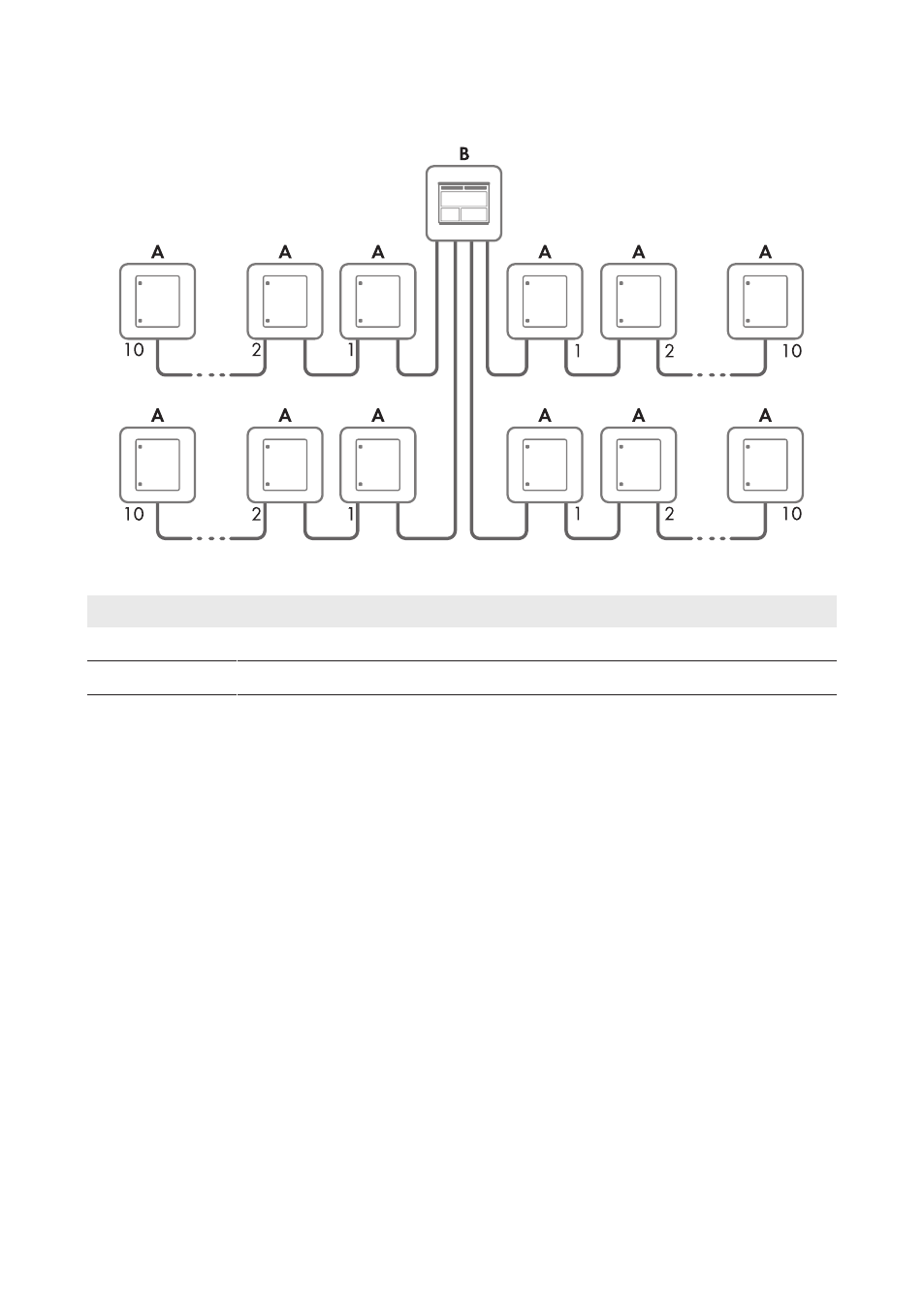

Imagen 14: Topología de la planta con comunicación ethernet con SMA String-Monitor (ejemplo)
Posición
Denominación
A
SMA String-Monitor
B
Inversor (ejemplo)
Procedimiento:
1. Introduzca el cable ethernet en el subdistribuidor de CC (consulte el capítulo 12.1, página 66
) a través de su abertura en la carcasa (consulte el capítulo 6.1, página 26).
2. Prepare el cable ethernet para la conexión:
• Retire 44 mm de revestimiento del cable del extremo del cable ethernet al que va a
conectarse el subdistribuidor de CC.
• Acorte el apantallamiento del cable a 15 mm.
• Doble hacia atrás el apantallamiento del cable por encima del revestimiento del cable.
3. Presione los cables ethernet con el apantallamiento del cable en la brida de apantallamiento.
El apantallamiento del cable debe quedar completamente aprisionado dentro de la brida de
apantallamiento.
4. Conecte los cables ethernet a los bornes LSA del subgrupo del equipo electrónico mediante
una herramienta de montaje tipo Krone LSA+:
• Para conectar la salida de comunicación, conecte los ocho conductores del cable
ethernet a la conexión X7 (consulte el capítulo 4.4, página 18) del subgrupo del equipo
electrónico según esta tabla. Separe los conductores sobrantes.
