☐ Anchura máxima de los terminales de cable para la conexión de dos cables por potencial:
48 mm
En cables con secciones pequeñas, los terminales de cable pueden montarse unos al lado de
los otros.
En cables con secciones grandes, los terminales de cable deben montarse unos detrás de los
otros.
Material de montaje adicional necesario (no incluido en el contenido de la entrega):
☐ Para conectar cables de cobre: terminales de cable en tubo estañados para tamaños de
tornillo M12
☐ Un paño limpio
☐ Limpiador de etanol
Estructura de la conexión con un terminal de cable

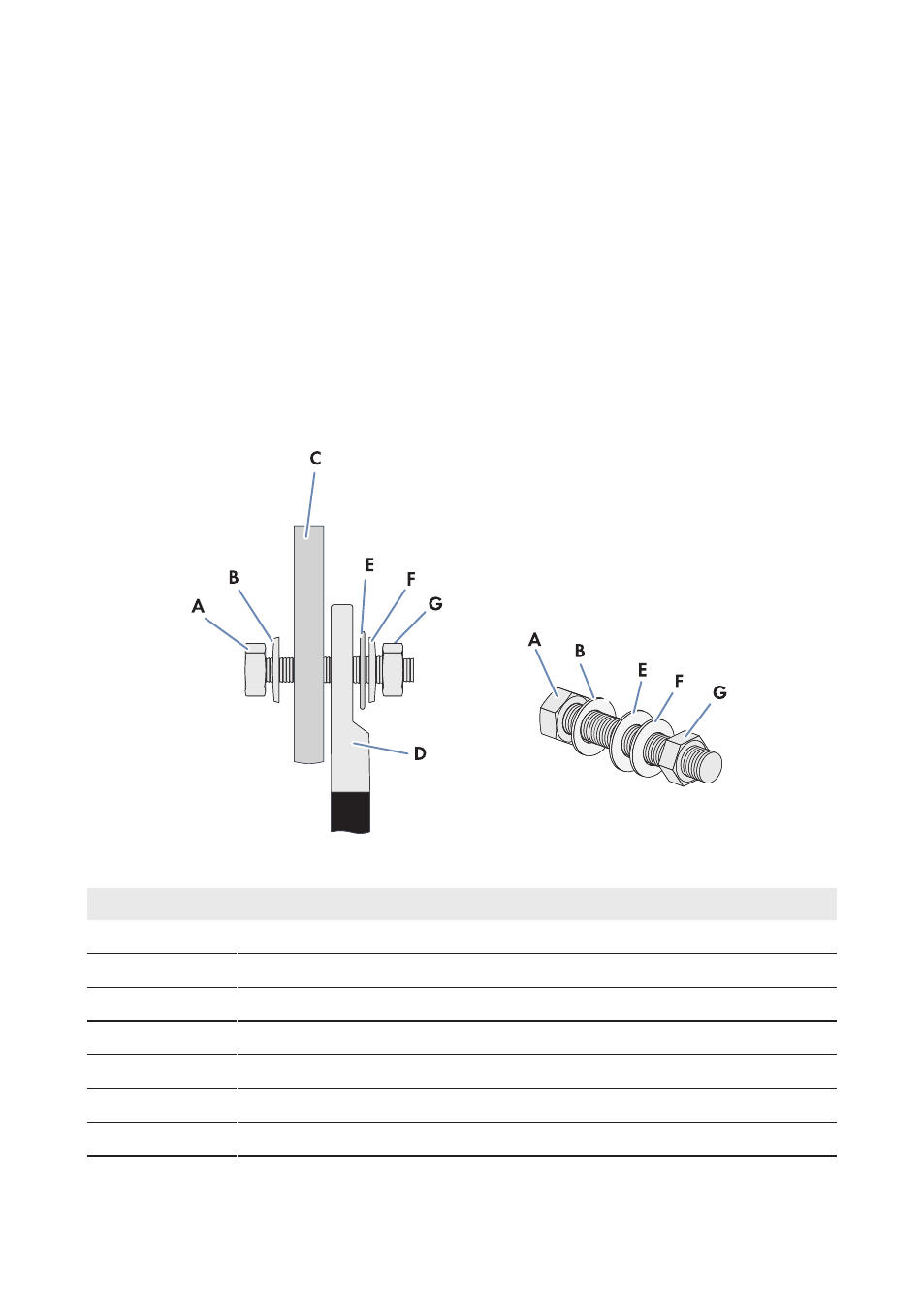

Imagen 12: Estructura de la conexión con un terminal de cable
Posición
Denominación
A
Tornillo M12
B
Arandela
C
Barra colectora estañada de cobre
D
Terminal del cable en tubo estañada
E
Arandela ancha
F
Arandela elástica
G
Tuerca M12
