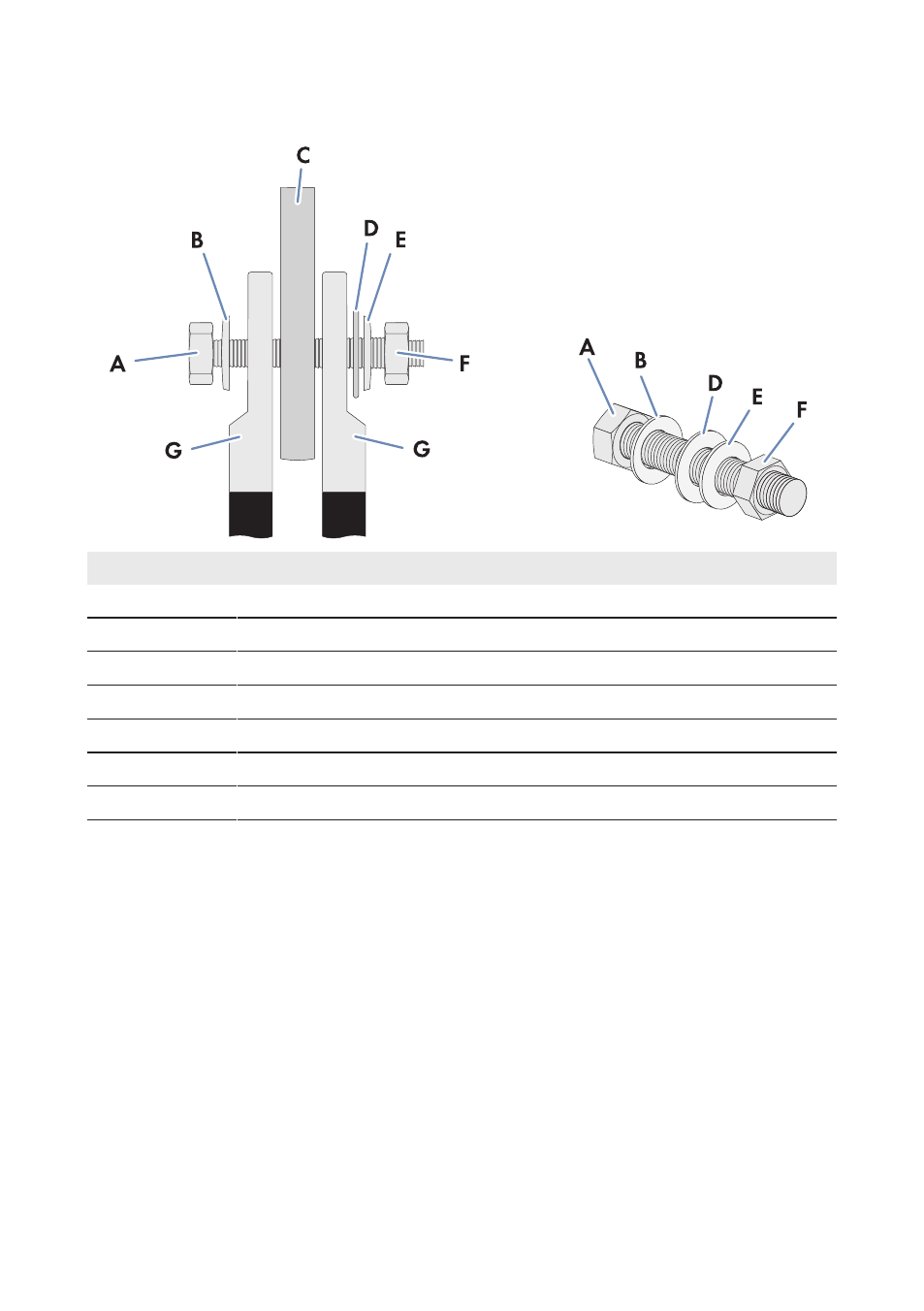

Estructura de la conexión con dos terminales de cable
Posición
Denominación
A
Tornillo M12
B
Arandela
C
Barra colectora estañada de cobre
D
Arandela ancha
E
Arandela elástica
F
Tuerca M12
G
Terminal del cable en tubo estañada
Procedimiento:
1. Asegúrese de que el subdistribuidor de CC esté desconectado y asegurado contra cualquier
reconexión accidental (consulte el capítulo 8 “Desconexión y reconexión”, página 48).
2. Asegúrese de que no haya tensión en el inversor en el lado de la CC y de que esté
asegurado contra cualquier reconexión (consulte las instrucciones del inversor).
3. Conduzca los cables principales de CC al subdistribuidor de CC a través de la abertura en la
carcasa correspondiente (consulte el capítulo 6.1, página 26) y con su boquilla de paso
(consulte el capítulo 12.1, página 66).
4. Equipe los cables principales de CC con terminales del cable en tubo. Preste atención para
que no caigan restos de cable en el subdistribuidor de CC.
5. En las barras colectoras del subdistribuidor de CC, retire el material de fijación de los cables
principales de CC.
6. Limpie las superficies de contacto con un paño limpio y etanol y no vuelva a tocarlas.
