6.3.4.2 Instalación del borne con bastidor en la barra colectora

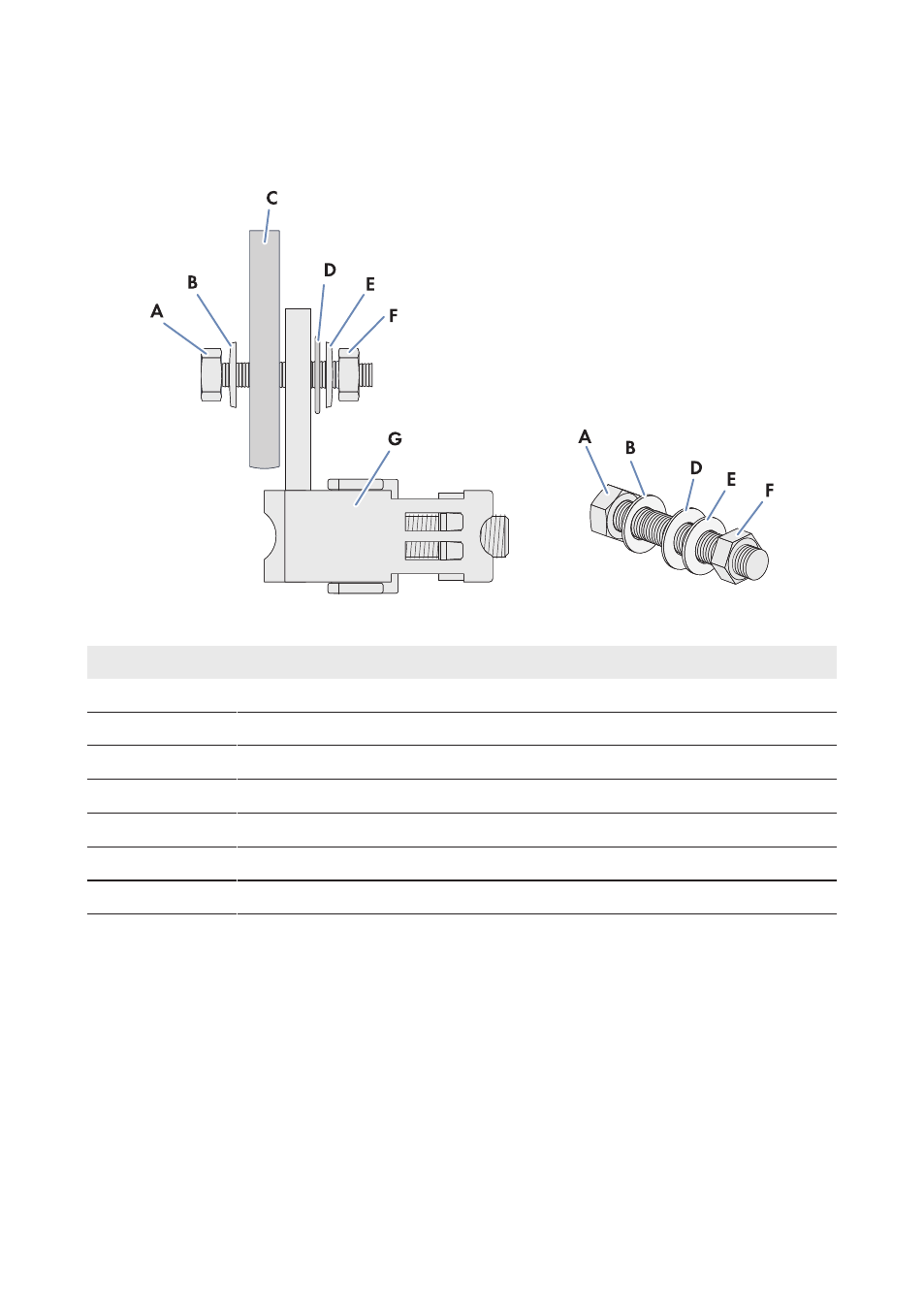

Estructura de la conexión con un borne con bastidor
Imagen 13: Estructura de la conexión con un borne con bastidor
Posición
Denominación
A
Tornillo M12
B
Arandela
C
Barra colectora estañada de cobre
D
Arandela ancha
E
Arandela elástica
F
Tuerca M12
G
Borne con bastidor
Instalación del borne con bastidor en la barra colectora
1. Asegúrese de que el subdistribuidor de CC esté desconectado y asegurado contra cualquier
reconexión accidental (consulte el capítulo 8 “Desconexión y reconexión”, página 48).
2. Asegúrese de que no haya tensión en el inversor en el lado de la CC y de que esté
asegurado contra cualquier reconexión (consulte las instrucciones del inversor).
3. En las barras colectoras del subdistribuidor de CC, retire el material de fijación de los cables
principales de CC.
4. Limpie las superficies de contacto de la barra colectora y del borne con bastidor con un paño
limpio y etanol y no vuelva a tocarlas.
5. Monte los bornes con bastidor en la barra colectora (par de apriete: 60 Nm). Utilice
únicamente el material de fijación que estaba adherido a las barras colectoras.
