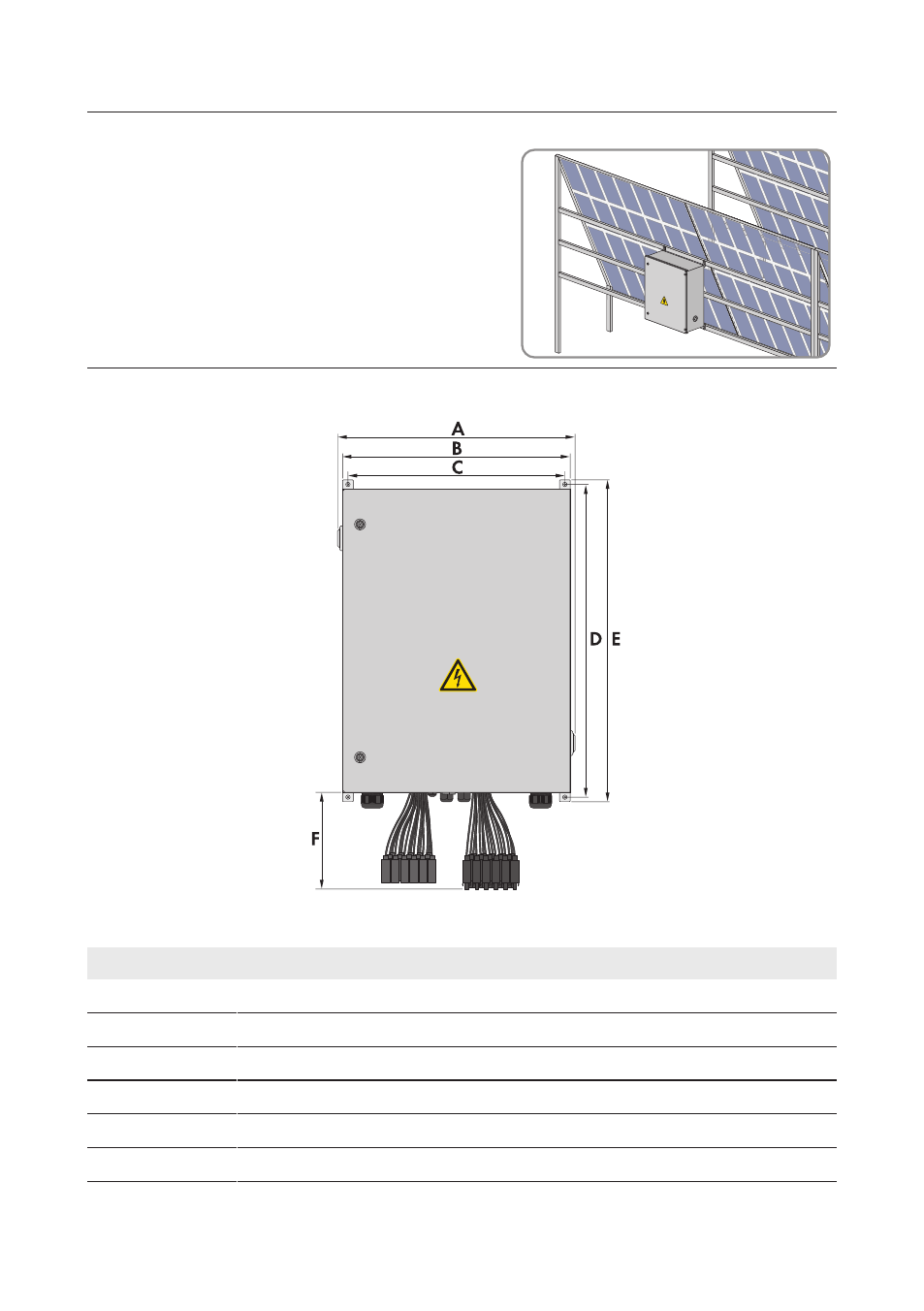

Ejemplo: Montaje en los soportes del generador fotovoltaico
• Si un generador fotovoltaico está montado
sobre soportes, el subdistribuidor de CC puede
colocarse en los soportes para que quede a la
sombra. Es importante evitar que el agua de
lluvia caiga sobre la carcasa del
subdistribuidor de CC desde la superficie del
módulo.
Dimensiones y puntos de fijación:
Imagen 8: Dimensiones y puntos de fijación
Posición Explicación
A 630,00 mm
B 600,00 mm
C 573,00 mm (distancia puntos de fijación)
D 825,60 mm (distancia puntos de fijación)
E 850,00 mm
F 250,00 mm
