El Wireless-Set485-01 SMA Solar Technology AG
8 WirelessSet485-IES091511 Instrucciones de instalación
3 El Wireless-Set485-01
3.1 Posibilidades de empleo
Con el Wireless-Set485-01 puede ampliarse el bus de comunicación RS485 de su instalación
fotovoltaica por radiotransmisión. La comunicación por radio puede verse como sustituto del cable y
establece una conexión punto a punto. SMA distingue entre el lado de los equipos de comunicación
y el lado del inversor. En el lado de los equipos de comunicación se encuentra el equipo de
comunicación (Sunny WebBox, Sunny Boy Control), así como otros posibles dispositivos del bus de
comunicación. En el lado del inversor pueden conectarse todos los demás dispositivos del bus de
comunicación. Los dispositivos del bus de comunicación son, por ejemplo, los inversores o la Sunny
SensorBox.
3.2 Funciones
• Topología de la red de radiotransmisión:
– Conexión punto a punto
– Posibilidad de integrar otra parte de la instalación a través de una comunicación por radio
separada (juego de ampliación Wireless-Set485-02)
– No se permite la conexión en serie de varias comunicaciones por radio
• Alcance máximo en el campo 500 m
• Frecuencia de transmisión entre 433,05 MHz y 434,79 MHz
• Suministro de corriente a través de RS485 Power Injector y fuente de alimentación enchufable

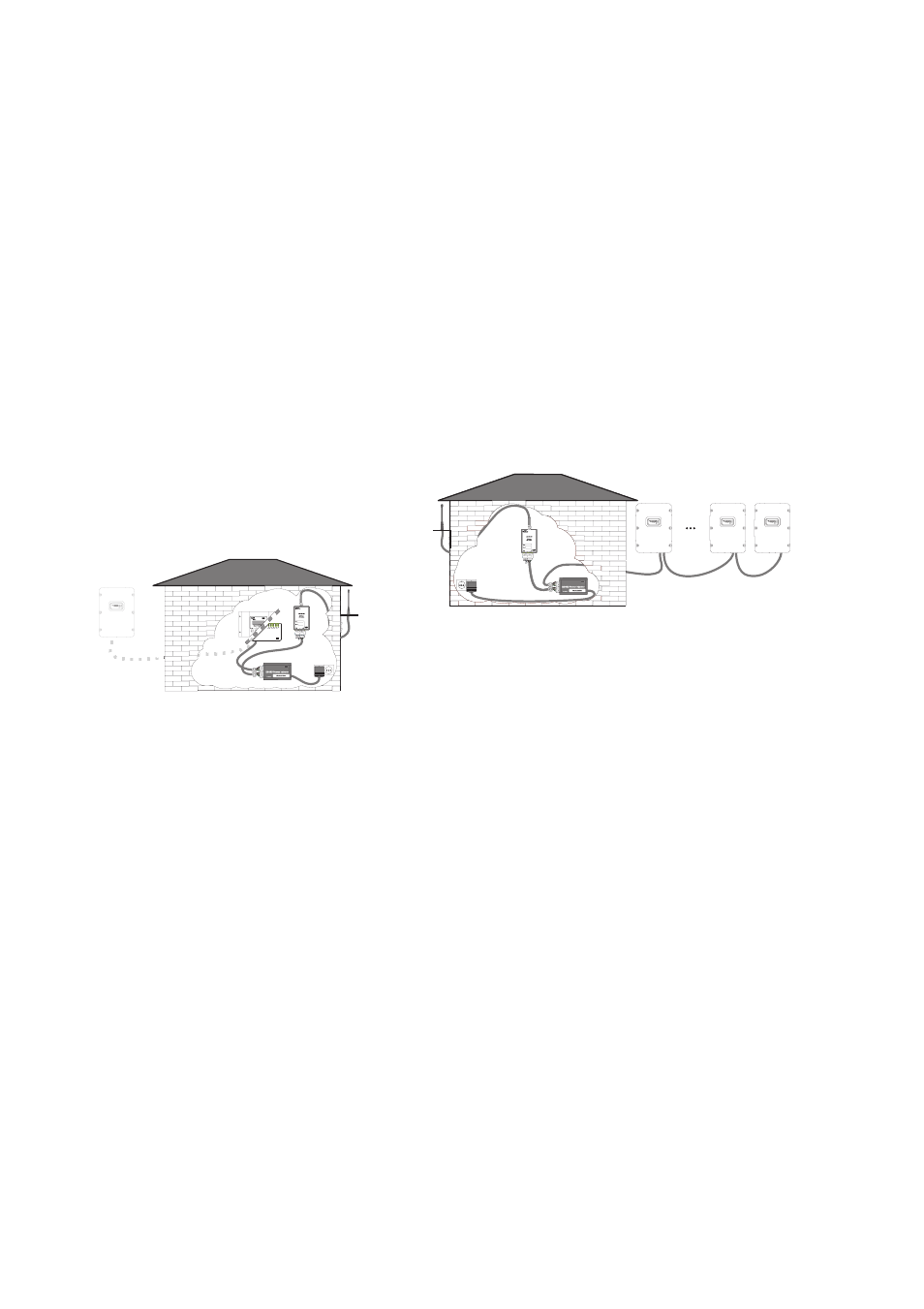

Lado del inversor
Lado de los equipos de comunicación
