Conexión eléctrica SMA Solar Technology AG
22 WirelessSet485-IES091511 Instrucciones de instalación

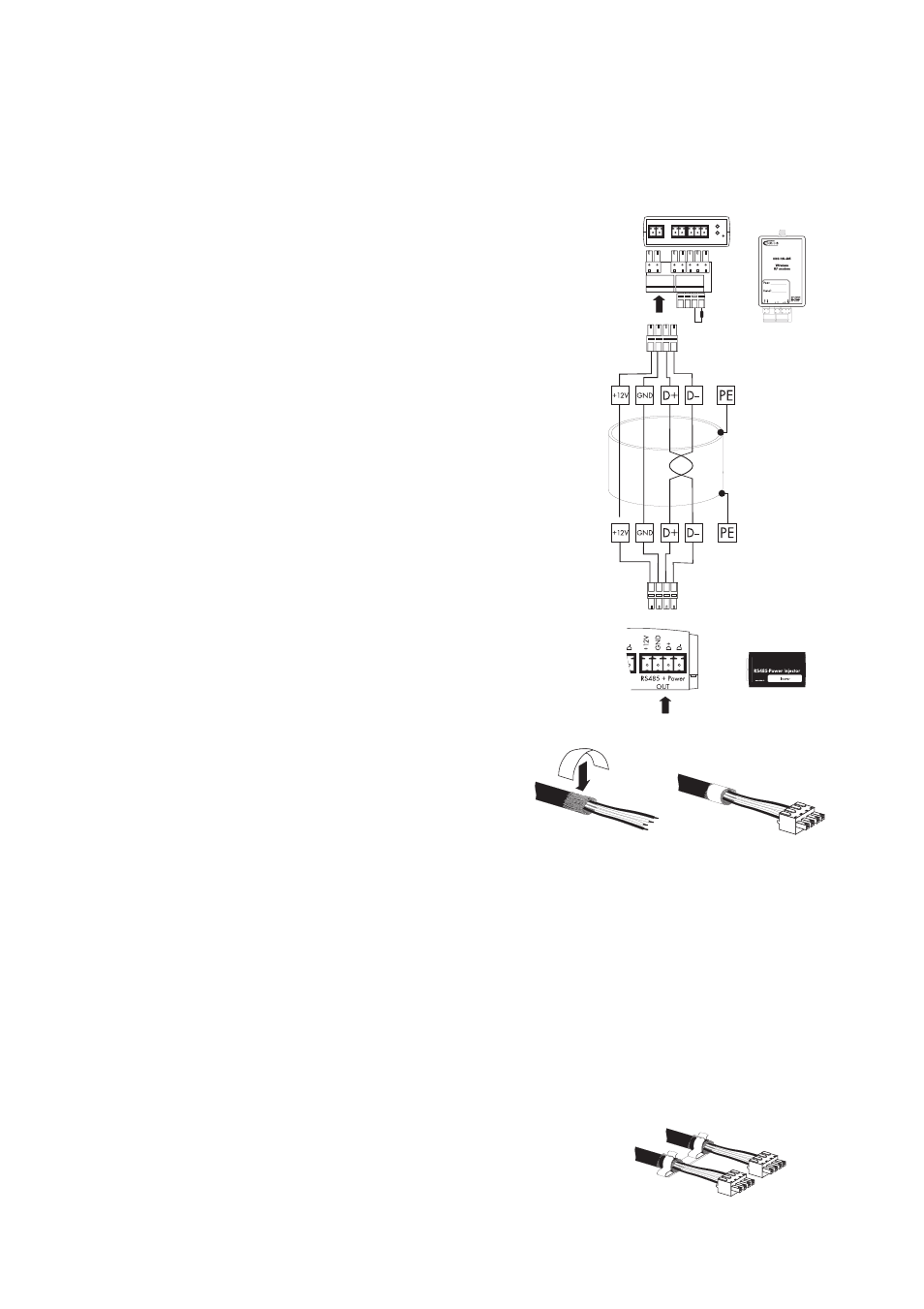

5.4.4 Conectar el módulo inalámbrico al RS485 Power Injector.
Módulo inalámbrico
1. Retire aprox. 4 cm de revestimiento al final del
cable de comunicación en el lado del módulo
inalámbrico.
2. Acorte todo el apantallamiento.
3. Conecte los conductores a los bornes (Data+,
Data--, GND, +12V ) de la clavija para el módulo
inalámbrico.
4. Anote la conexión y los colores de los conductores:
Data+ _____________________
Data-- _____________________
GND _____________________
+12V _____________________
5. Inserte la clavija en el módulo inalámbrico, tal y
como muestra la figura (A).
6. Inserte el conector de terminación en el módulo
inalámbrico, tal y como muestra la figura (B).
RS485-Power Injector
7. Retire aprox. 4 cm de revestimiento al final del
cable de comunicación en el lado del RS485
Power Injector.
8. Recorte el apantallamiento hasta que mida 1,5 cm,
pliéguelo hacia atrás y aplique alrededor una
lámina adhesiva conductiva.
9. Conecte los conductores a los bornes (Data+, Data--, GND, +12V) de la clavija para el RS485
Power Injector. Data+ y Data-- deben ser un par de conductores retorcidos (véase punto 4).
10. Inserte la clavija en la salida del RS485 Power Injector (OUT).
El módulo inalámbrico está conectado al RS485 Power Injector.
5.4.5 Colocar el terminal de pantalla
Presione el apantallamiento aplicado alrededor de los
dos cables en el RS485 Power Injector dentro del
terminal de pantalla.
B A
