SMA Solar Technology AG El Wireless-Set485-02
Instrucciones de instalación WirelessSet485-IES091511 25
6.3 Montaje
Monte el Wireless-Set485-02 tal y como se describe en el capítulo 4 "Montaje" (Página 12).
6.4 Conexión eléctrica del Wireless-Set485-02
Cablee primero todos los equipos en el lado del inversor y después en el lado de los equipos de
comunicación. El lado del inversor debe cablearse de forma análoga a la del lado del inversor del
Wireless-Set485-01 (véase capítulo 5.2 ). En el lado de los equipos de comunicación, el módulo
inalámbrico del Wireless-Set485-02 se conecta directamente al módulo inalámbrico del Wireless-
Set485-01. En cada lado deben realizarse los siguientes pasos:

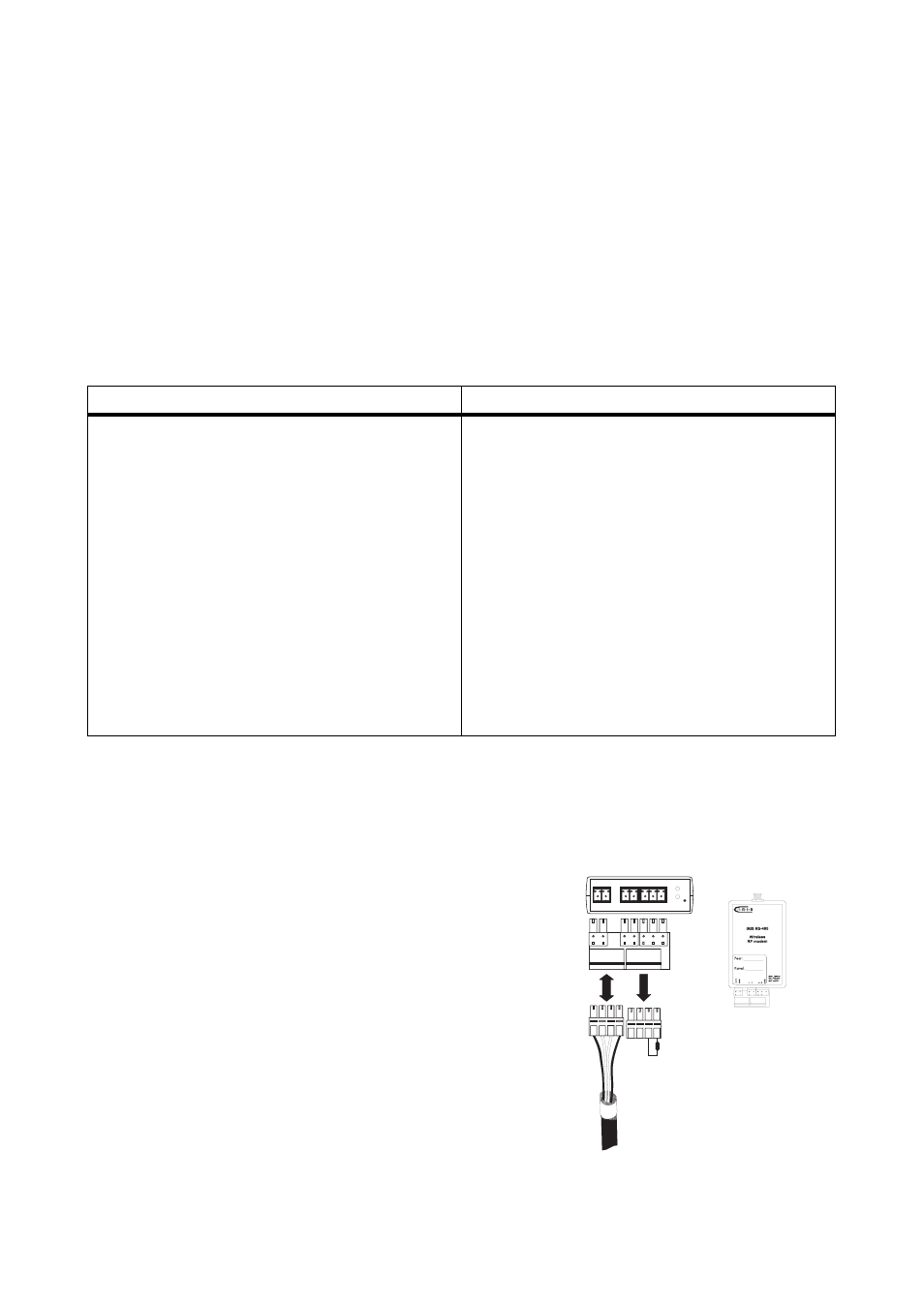

6.4.1 Preparar el adaptador de clavija del Wireless-Set485-01
Siga las siguientes indicaciones en el lado de los equipos de comunicación del Wireless-Set485-01
(Set1).
1. Desenchufe del tomacorriente la fuente de
alimentación enchufable del RS485 Power
Injector.
2. Desenchufe el cable de comunicación RS485 y el
conector de terminación del módulo inalámbrico
del Wireless-Set485-01.
3. Retire 1,5 cm de revestimiento del cable de
comunicación RS485.
4. Recorte el apantallamiento hasta que mida 1,5 cm,
pliéguelo hacia atrás y aplique alrededor una
lámina adhesiva conductiva.
5. Vuelva a insertar la clavija al módulo inalámbrico
del Wireless-Set485-01.
Lado del inversor Lado de los equipos de comunicación
1. Conectar el cable de la antena al módulo
inalámbrico (véase capítulo 5.2 )
2. Realizar el cableado de los inversores
entre si (véase capítulo 5.3 )
3. Conectar el RS485 Power Injector
(véase capítulo 5.4 )
– Conectar el inversor al RS485 Power
Injector.
– Conectar el módulo inalámbrico al
RS485 Power Injector.
– Colocar el terminal de pantalla.
1. Conectar el cable de la antena al módulo
inalámbrico (véase capítulo 5.2 )
2. Conectar el módulo inalámbrico al
Wireless-Set485-01
– Preparar el módulo inalámbrico del
Wireless-Set485-01
(véase capítulo 6.4.1 )
– Conectar el módulo inalámbrico al
módulo inalámbrico del Wireless-
Set485-1 (véase capítulo 6.4.2 )
– Colocar el terminal de pantalla
(véase capítulo 6.4.3 )
Set1
