5.4.2 Conectar el Sunny Boy Control al RS485 Power Injector
RS485 Power Injector
1. Retire aprox. 4 cm de revestimiento al final del
cable de comunicación en el lado del RS485
Power Injector.
2. Recorte el apantallamiento hasta que mida 1,5 cm,
pliéguelo hacia atrás y aplique alrededor una
lámina adhesiva conductiva.

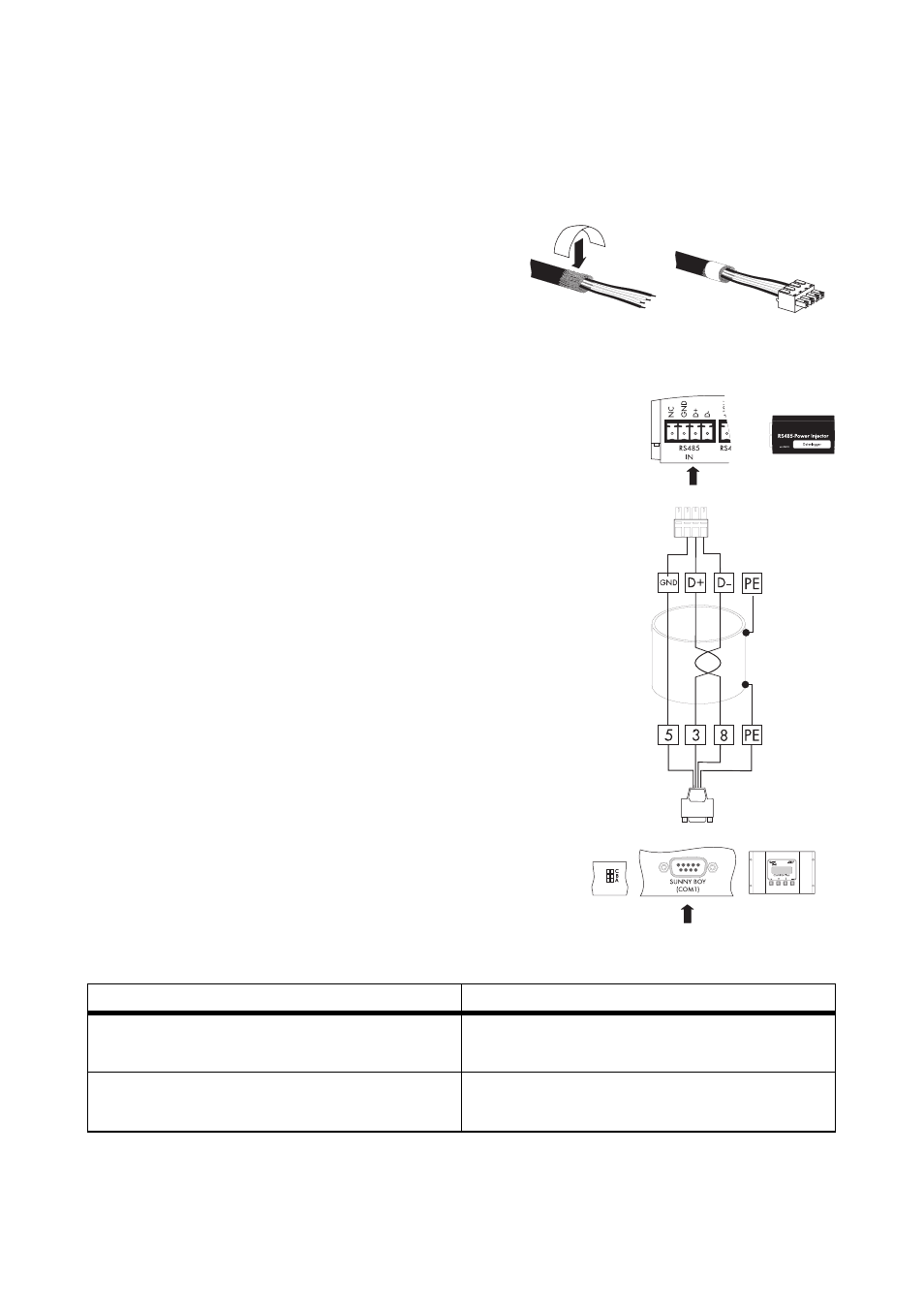

3. Conecte los conductores a los bornes (Data+,
Data--, GND) de la clavija para el RS485 Power
Injector. Data+ y Data-- deben ser un par de
conductores retorcidos.
4. Anote la conexión y los colores de los conductores:
3 Data+ _____________________
5 Data-- _____________________
8 GND _____________________
5. Inserte la clavija en la entrada del RS485 Power
Injector (IN).
Sunny Boy Control
6. Conecte los conductores en el lado del Sunny Boy
Control a los pins de la clavija DSUB (3, 5 y 8)
(véase punto 4).
7. Realice la posición de los puentes en el Sunny Boy
Control, tal y como se describe en las instrucciones del Sunny Boy Control.
8. Inserte la clavija DSUB en el Sunny Boy Control.
El RS485 Power Injector está conectado con el Sunny Boy Control.
Si Entonces
Sunny Boy Control en el centro del bus de
comunicación RS485. - No coloque la terminación (puente A).
- Fije la tensión de polarización (puentes B y C).
Sunny Boy Control al final del bus de
comunicación RS485. - Coloque la terminación (puente A).
- Fije la tensión de polarización (puentes B y C).
