SMA Wireless-Set485-01 Manual del usuario
Página 24
El Wireless-Set485-02
SMA Solar Technology AG
24
WirelessSet485-IES091511
Instrucciones de instalación

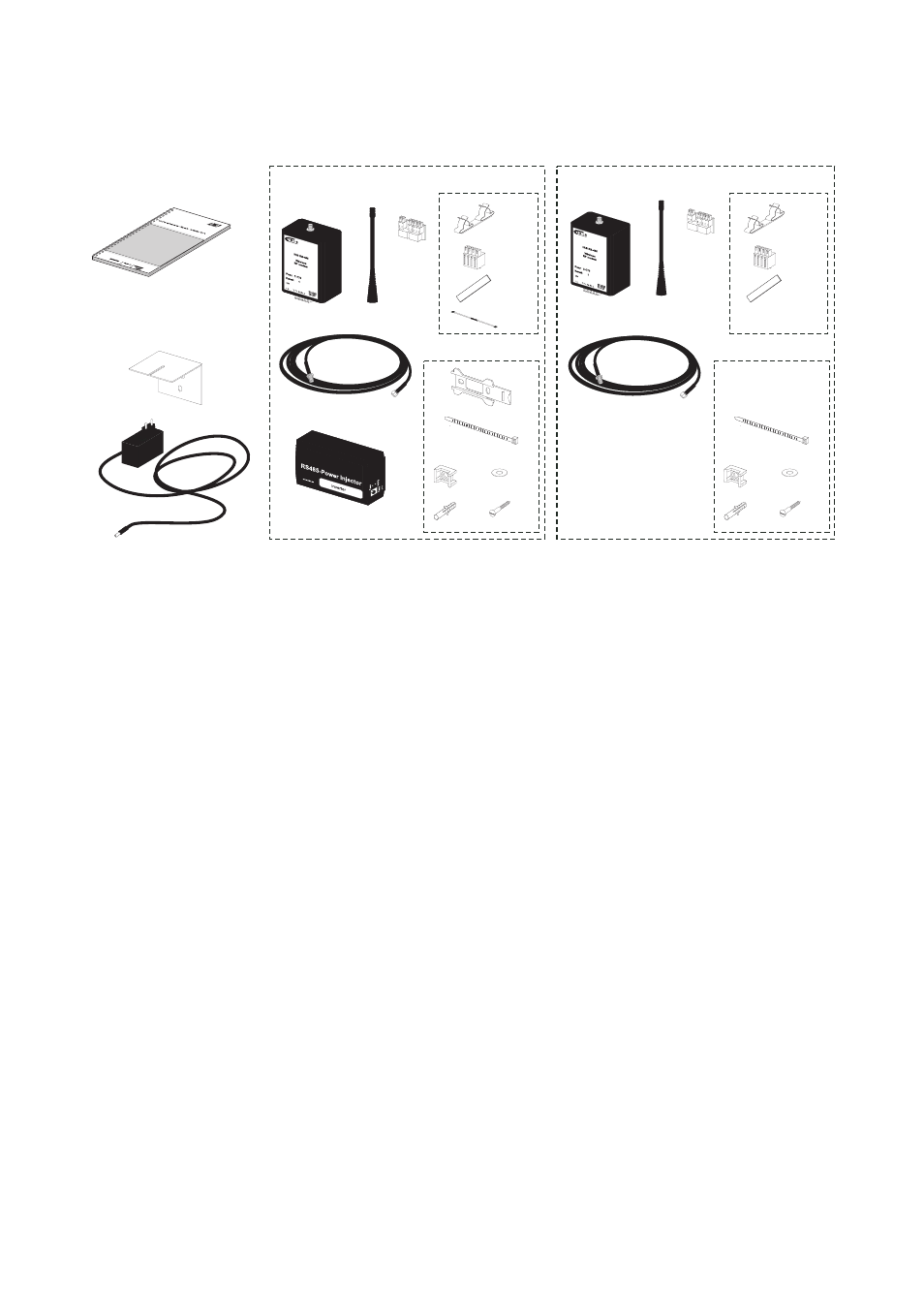

6.2 Contenido de la entrega
A 1 instrucciones de instalación
B 2 ángulos para antenas
(uno para el lado del inversor y otro para el lado de los equipos de comunicación)
C 1 fuente de alimentación enchufable (90-264 V CA, 12 V CC, 10 W) (para el lado del inversor)
Lado del inversor
Lado de los equipos de
comunicación
D 1 módem IRIS RS 485 Wireless RF
(módulo inalámbrico)
D 1 módem IRIS RS -485 Wireless RF
(módulo inalámbrico)
E 1 adaptador de clavija
E 1 adaptador de clavija
F 1 antena
F 1 antena
G 1 cable de antena de 3 m
G 1 cable de antena de 3 m
H 1 RS485 Power Injector-02 ("Inversor")
J
1 terminal de pantalla bipolar
J
1 terminal de pantalla bipolar
K 4 clavijas de 4 polos
K 2 clavijas de 4 polos
L
2 hojas de cobre autoadhesivas
L
2 hojas de cobre autoadhesivas
M 1 resistencia terminal de 120 ohmios
N 1 soporte mural para el RS485 Power
Injector
O 2 abrazaderas para cables
O 2 abrazaderas para cables
P 2 casquillos de rosca
P 2 casquillos de rosca
Q 2 arandelas V2A
Q 2 arandelas V2A
R 6 tacos S6
R 4 tacos S6
S 6 tornillos 4 x 35 mm V2A
S 4 tornillos 4 x 35 mm V2A
Lado del inversor
Lado de los equipos de comunicación
A
B
C
D
D
F
F
E
E
J
K
L
M
J
K
L
N
O
P
Q
R
S
O
P
Q
R
S
G
H
G
