SMA Solar Technology AG

6  Conexión eléctrica

Instrucciones de instalación

Communit-IA-A1-es-22

29

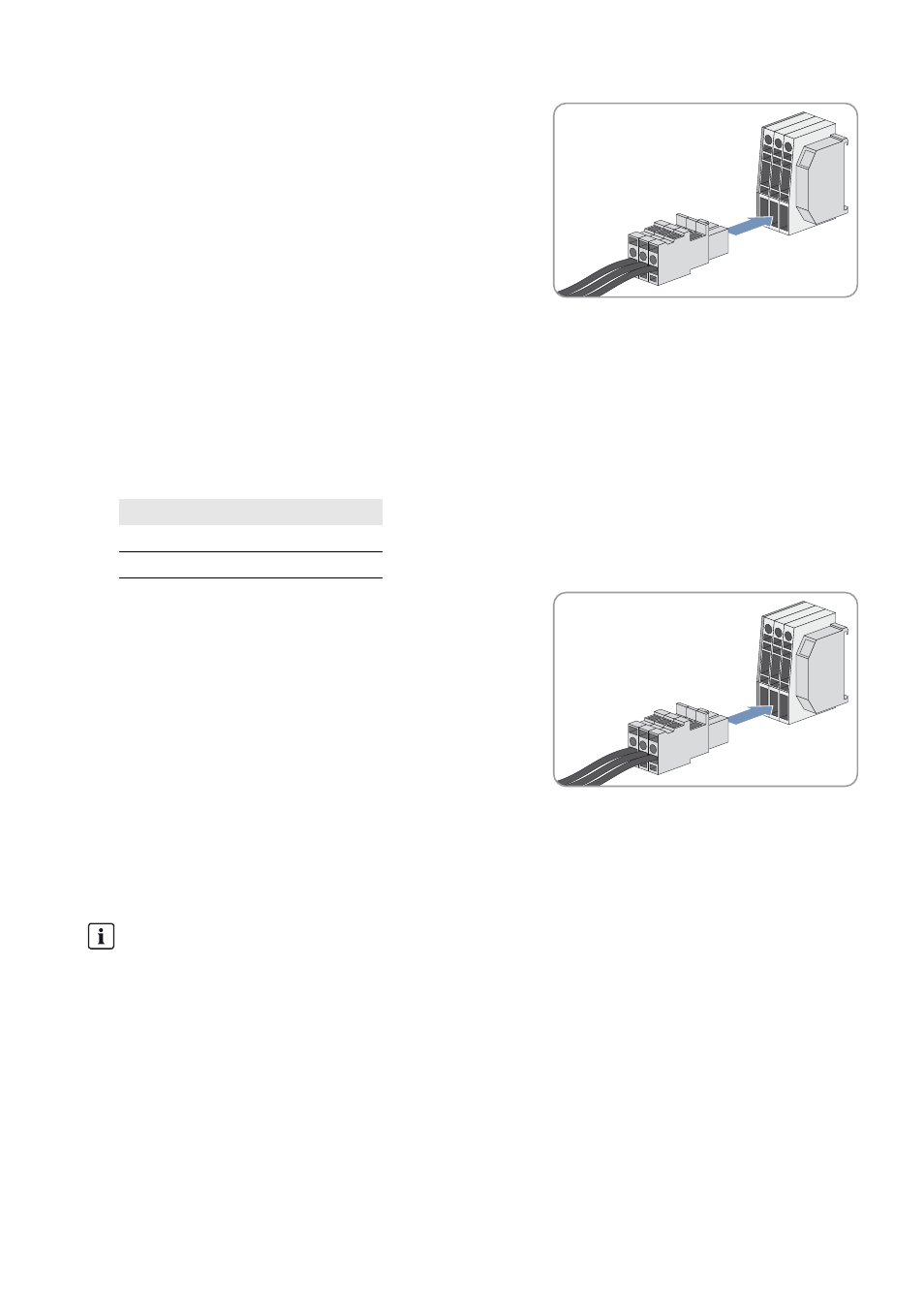

6. Inserte el conector en los bornes.

7. Asegúrese de que el cable de la tensión de alimentación está bien fijado.

Conexión del equipo al espacio 2

1. Pele 8 mm de los conductores del cable.
2. Si utiliza virolas finales, engástelas herméticas al gas.
3. Conecte los conductores a la caja de bornes -X420 (consulte el capítulo 6.3.1 “Conexión de los conductores al

borne de conexión por resorte”, página 24). Asegúrese de que están bien colocados y de que no se fija el

aislamiento.

4. Inserte el conector en los bornes.

5. Asegúrese de que el cable de la tensión de alimentación está bien fijado.

6.4 Conexión del cable al conmutador y al rúter

6.4.1 Conexión del cable de red al conmutador

Requisito:

☐ Si utiliza más de un Communit en la planta fotovoltaica, los equipos de todos los Communit deben tener direcciones

IP diferentes (consulte el capítulo 7 “Puesta en marcha del Communit”, página 33).

Procedimiento:

• Conecte el cable de red al conmutador.

Borne

Señal

1

+24 VCC

2

0 VCC

Configuraciones de red antes de la conexión
Los equipos empleados en el Communit se entregan con una configuración estándar. Por lo tanto, si se usan dos o

más Communit, pueden producirse conflictos en la dirección IP.

• Si tiene más de un Communit en la planta fotovoltaica, modifique las direcciones IP de los equipos en todos los

Communit excepto uno antes de la conexión a la red (consulte el capítulo 7 “Puesta en marcha del Communit”,

página 33).
