• Monte la antena (consulte el capítulo 5.5 “Montaje de la antena”, página 20).
Si en el campo Signal strength aparece Bad o Low, la intensidad de señal no es suficiente.
• Seleccione otro lugar de montaje.
• Repita el paso número 3.
5.5 Montaje de la antena

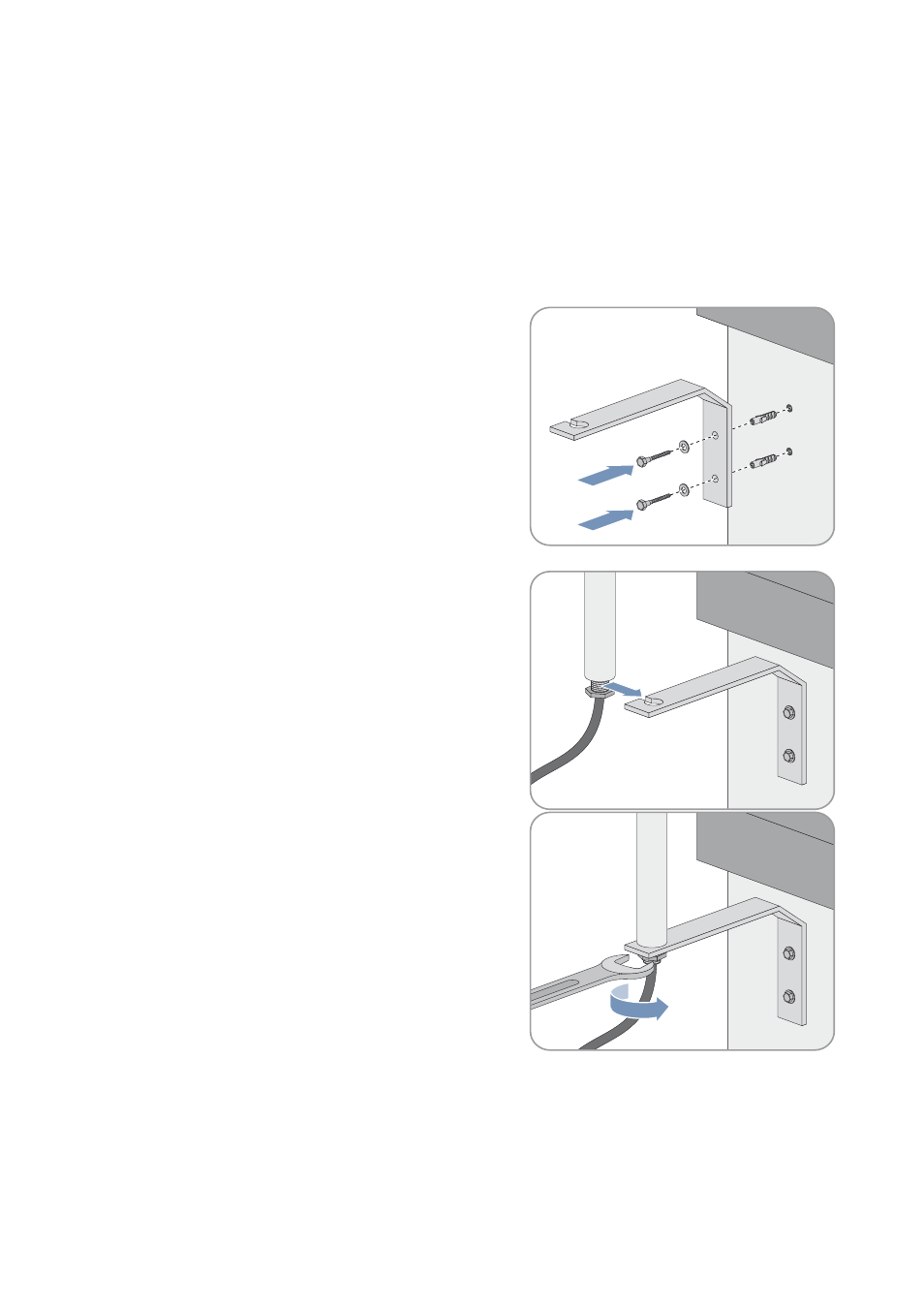

1. Marque los agujeros.
2. Taladre los orificios con 8 mm de diámetro en los puntos marcados.
3. Coloque los tacos. Fije la escuadra con los tornillos a la pared.
4. Afloje la unión roscada de la antena.
5. Pase la antena con los cables lateralmente por la escuadra.
6. Apriete la unión roscada de la antena (par de apriete: 20 Nm).
Sujete la antena al hacerlo. De este modo, evita que el cable se
retuerza.
7. Lleve el cable hasta el rúter. Si fuera necesario, taladre un orificio en la estación, en el punto adecuado, y utilice
tubos protectores o canaletas para cables.
