Procedimiento:
1. Excave un hoyo. La profundidad de soterramiento del pedestal debe ser 660 mm. Consejo: En el lateral del
pedestal, se indica la profundidad óptima de soterramiento.
2. Coloque el pedestal en la fosa excavada. El lado con el zócalo debe estar orientado hacia delante.

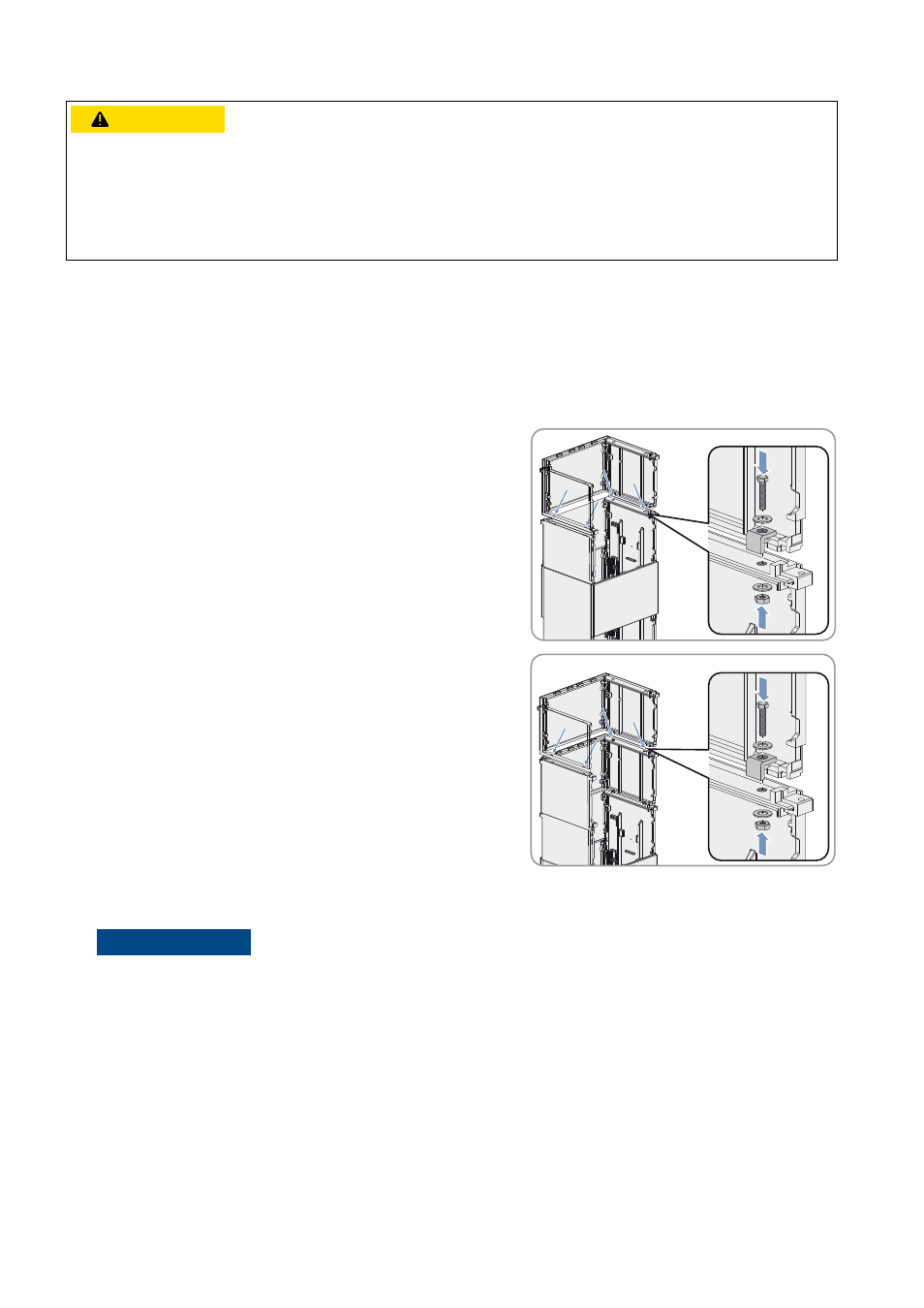

3. Fije las extensiones sobre el pedestal:
• Coloque la primera extensión sobre el pedestal.
• Atornille la primera extensión en los cuatro puntos de fijación.
Utilice las arandelas cuadradas con lengüeta.
• Coloque la segunda extensión sobre la primera extensión del
pedestal.
• Atornille la segunda extensión en los cuatro puntos de fijación.
Utilice las arandelas cuadradas con lengüeta.
4. Coloque todos los cables necesarios para conectar el Communit. Tenga en cuenta las normas de protección
conforme al tipo de instalación y a las normas de colocación del fabricante del cable.
5. Pase todos los cables necesarios por el pedestal y las extensiones. Tenga en cuenta la longitud del cable hasta los
puntos de conexión (consulte el capítulo 6.1 “Vista general del área de conexión”, página 22).
6. Rellene la fosa con gravilla hasta la profundidad de la zanja.
7. Compacte el terreno.
8. Asegúrese de que el pedestal está bien fijado.
9. Coloque el Communit sobre la extensión del pedestal.
$7(1&,Ð1
Peligro de lesión si se transporta y monta el producto de forma inadecuada
El producto pesa mucho. Si intenta mover el producto sin ayuda, puede sufrir lesiones. El peso máximo del producto
es de 45 kg.
• Para transportar y montar el producto son necesarias dos personas.
• Utilice un equipamiento de protección personal adecuado en todos los trabajos.
13&$"6$*“/
Daños en el cable por compactación del terreno
Si el terreno se compacta, el aumento de la presión mecánica podría dañar los cables.
• Proteja los cables enterrados, por ejemplo, mediante arena o tubos protectores.
