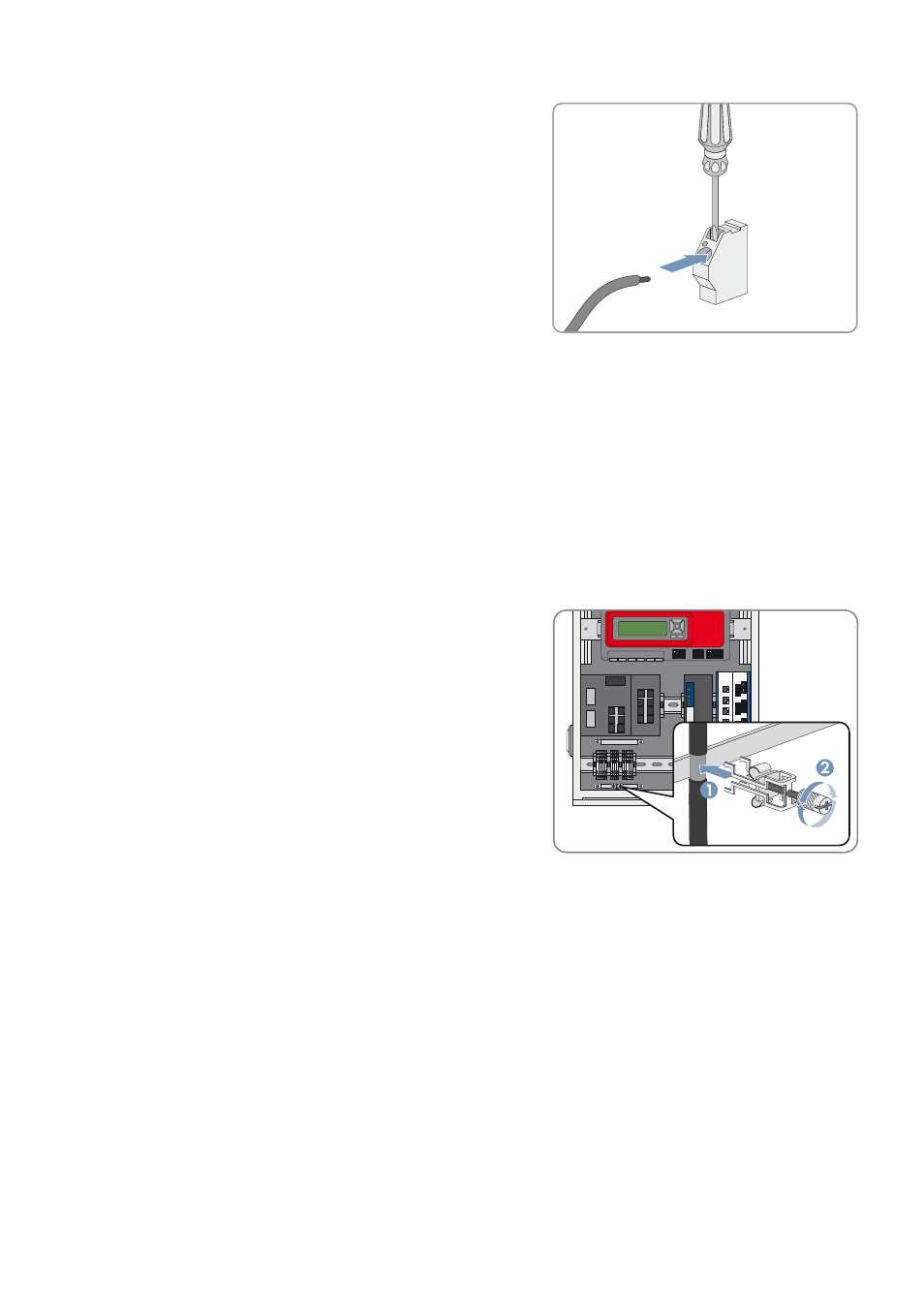

2. Introduzca el conductor en el borne hasta el tope. Asegúrese de
no fijar el aislamiento.
3. Retire el destornillador.
6.3.2 Conexión del contacto de apantallamiento del cable
Conecte el contacto de apantallamiento de cada uno de los cables necesarios siguiendo el proceso que se describe a
continuación.
Procedimiento:
1. Quite el revestimiento del cable de datos.
2. Afloje por completo el tornillo de cabeza moleteada de la abrazadera de apantallamiento. De este modo, se abre
el brazo del borne.
3. Retire la abrazadera de apantallamiento. Así resulta más fácil volcar a un lado la abrazadera.
4. Coloque el apantallamiento del cable en el riel.
5. Coloque la abrazadera en el riel y el apantallamiento del cable.
6. Apriete el tornillo de cabeza moleteada (par de apriete: 0,5 Nm).
6.3.3 Conexión de la tensión de alimentación del Communit
Requisitos para el cableado:
☐ El cable debe incluir un conductor de protección para la tensión de alimentación.
☐ Número de conductores: 3
☐ Sección del conductor en caso de cables rígidos: 0,08 mm
2 … 4 mm 2
☐ Sección del conductor en caso de cables flexibles: 0,14 mm
2
… 2,5 mm
2
☐ El cable debe ser apropiado para la tensión de red local.
Requisitos:
☐ No debe haber tensión de alimentación.
☐ El cable de la tensión de alimentación debe estar correctamente introducido en el Communit (consulte el
capítulo 6.2 “Introducción de los cables en el distribuidor de comunicación”, página 23).
