6 Conexión eléctrica
SMA Solar Technology AG
22
Communit-IA-A1-es-22
Instrucciones de instalación
6 Conexión eléctrica
6.1 Vista general del área de conexión

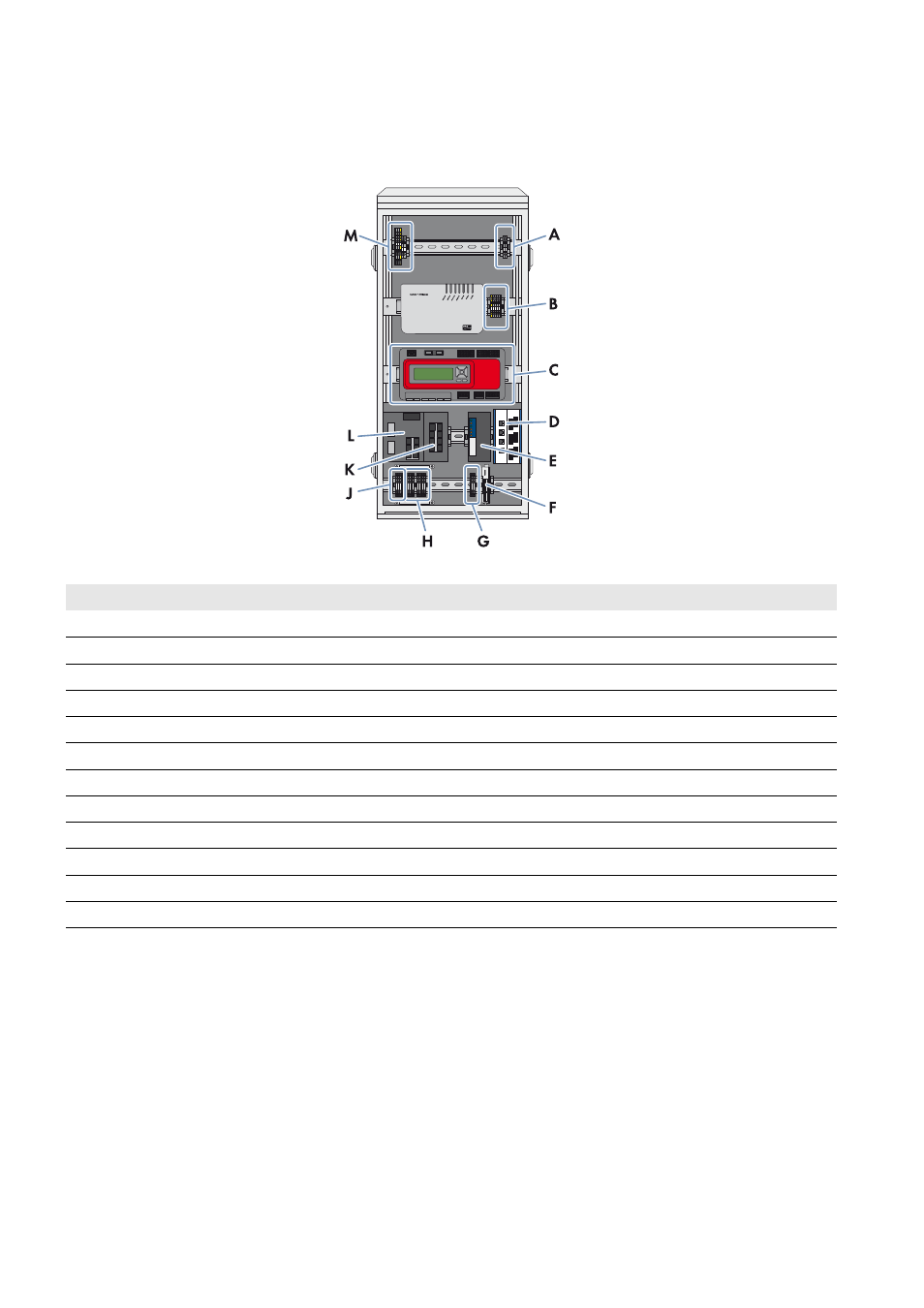

Imagen 9: Espacios y conexiones en el Communit (ejemplo)
Posición
Denominación
A
Conexión del equipo del cliente al suministro de tensión de CC en el espacio 1
B
Conexión del equipo del cliente al suministro de tensión de CC en el espacio 2
C
Conexión al Cluster Controller
D
Panel de conexiones
E
Rúter
F
Conexión al módulo I/O
G
Conexión a los bornes de suministro de tensión para controlar las entradas digitales
H
Conexión de la Sunny SensorBox
J
Conexión del suministro de corriente del Communit
K
Conmutador 1
L
Conmutador 2
M
Conexión del equipo del cliente al suministro de tensión de CA en el espacio 1
