Conexión eléctrica SMA Solar Technology AG
30 MC-BOX-36-IA-IES105010 Instrucciones de instalación
5.4 Comunicación
La Multicluster Box transmite señales de medición de tensión y corriente a los Sunny Island. Estas
señales se transmiten mediante las líneas de control y medición suministradas. El Sunny Island-
maestro del clúster principal controla la Multicluster Box a través de un bus CAN.
5.4.1 Introducción de cables

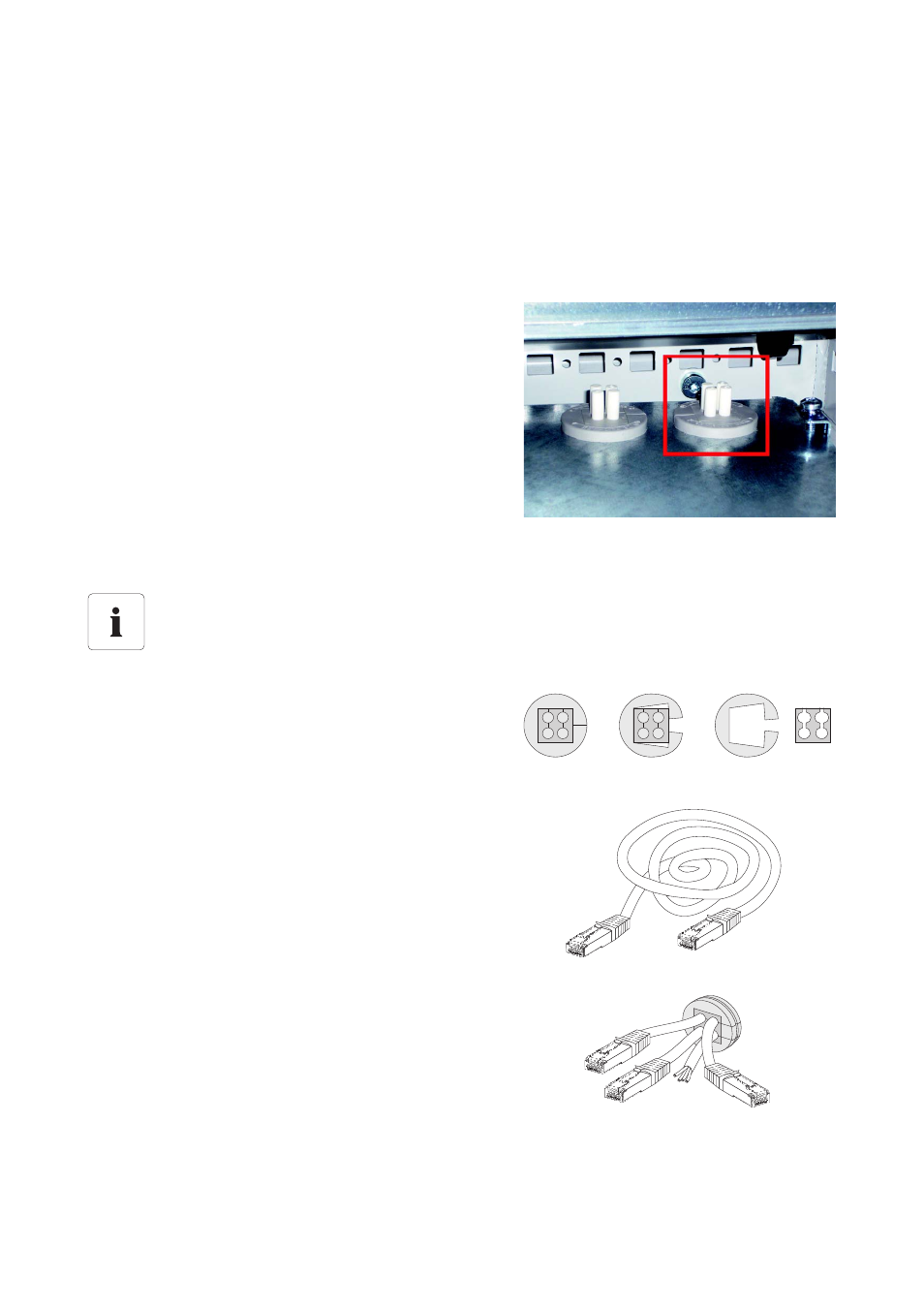

1. Retire el manguito protector del cable de la
entrada de cables en la base de la Multicluster
Box.
2. Introduzca las líneas de control, medición o comunicación en la Multicluster Box a través de la
entrada de cables.
3. Coloque la línea de control, medición o
comunicación en uno de los 4 anillos del manguito
protector del cable.
4. Presione el manguito protector del cable en la
entrada de cables.
Longitud del cable
Planifique una longitud suficiente del cable desde la abertura de la carcasa hasta el borne
de conexión deseado.
