Conexión eléctrica SMA Solar Technology AG
28 MC-BOX-36-IA-IES105010 Instrucciones de instalación

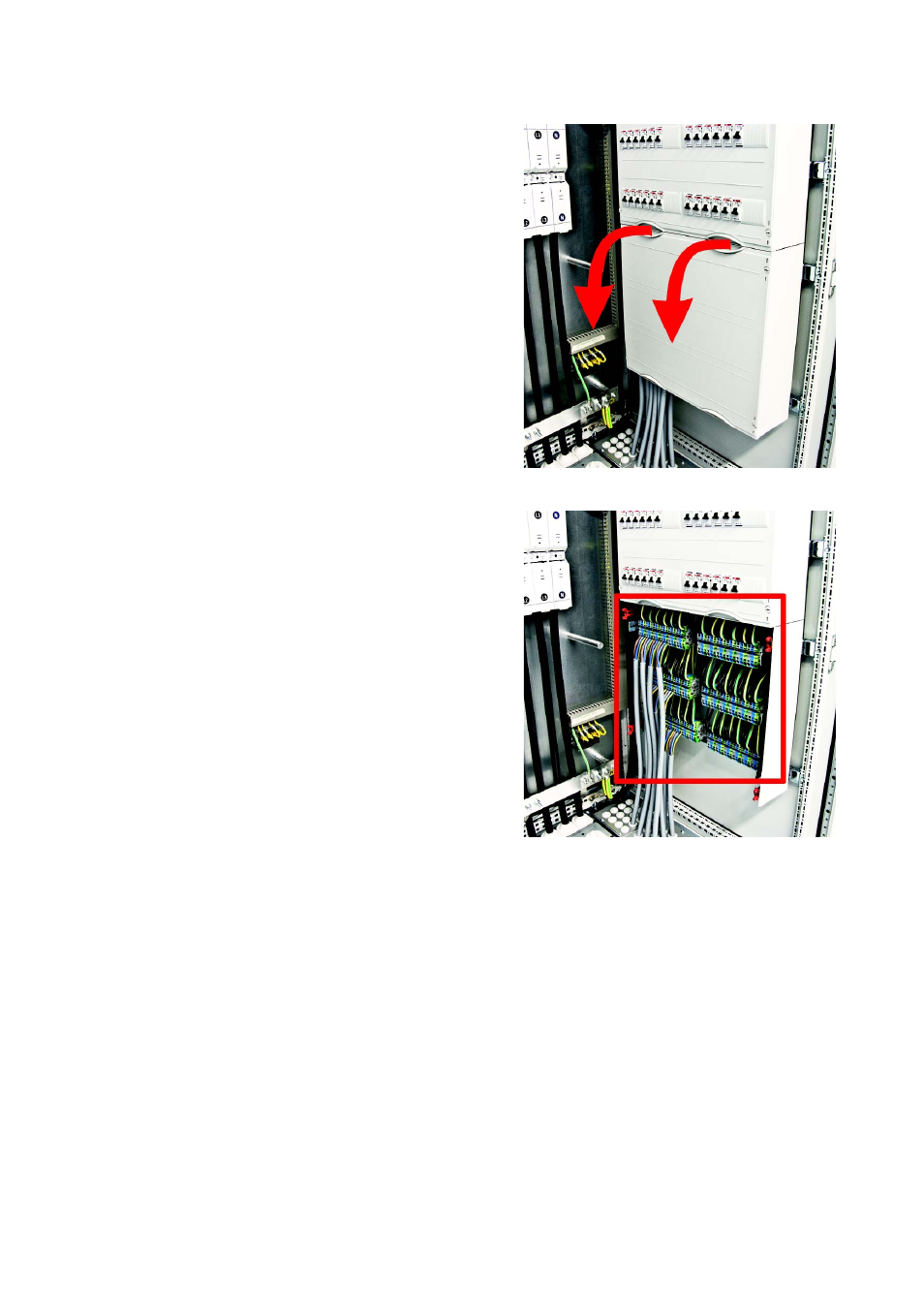

3. Retire la cubierta del área de conexión para los
Sunny Island.
Guarde la cubierta y los tornillos en un lugar
seguro.
4. Conecte los Sunny Island del clúster principal:
– Conecte el Sunny Island-esclavo 2 a los bornes
"Main Cluster Slave 2":
– Conecte L al borne "7 :L1".
– Conecte N al borne "8 :N".
– Conecte el conductor de protección al
borne "9 :PE".
– Conecte el Sunny Island-esclavo 1 a los bornes
"Main Cluster Slave 1". Para la conexión del
Sunny Island-esclavo 1 siga las mismas
instrucciones que para la conexión del
Sunny Island-esclavo 2.
– Conecte el Sunny Island-maestro a los bornes
"Main Cluster Master". Para conectar el Sunny Island-maestro siga las mismas instrucciones
que para conectar el Sunny Island-esclavo 2.
5. Conectar los Sunny Island de la clúster de extensión como se describe en el punto 4. Al hacerlo,
empiece con el esclavo 2 del clúster de extensión 1 y tenga en cuenta la leyenda de los bornes.
6. Coloque la cubierta del área de conexión para los Sunny Island.
7. Coloque 4 tornillos en la cubierta del área de conexión para los Sunny Island y apriételos con
la mano.
☑ Los Sunny Island ya están conectados.
