SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación MC-BOX-36-IA-IES105010 25
5.3.3 Conexión de la instalación fotovoltaica
Configuración de cables
En caso de cortocircuito, las corrientes de cortocircuito del generador fluirán a través del cable no
protegido situado entre la Multicluster Box y el panel de alimentación de energía fotovoltaica. Si el
fusible del generador es mayor que el fusible del panel de alimentación de energía fotovoltaica,
deberá ajustar el cable al fusible del generador.
Al observar la protección del cable en caso de cortocircuito, se pueden obviar los inversores
fotovoltaicos y los Sunny Island ya que, por su tipo de construcción, no pueden afectar a los cables
en caso de cortocircuito. La protección contra sobrecargas se da en cualquier caso si dimensiona los
cables hacia la instalación fotovoltaica, como mínimo, a la potencia inyectada de la instalación
fotovoltaica.
Procedimiento para la conexión de la instalación fotovoltaica
1. Introduzca los cables en la Multicluster Box (véase capítulo 5.2 "Introducción de cables"
(Página 20)).
2. Conecte el conductor de protección al carril de puesta a tierra (véase capítulo 5.1.3 "Carril de
puesta a tierra" (Página 19)).

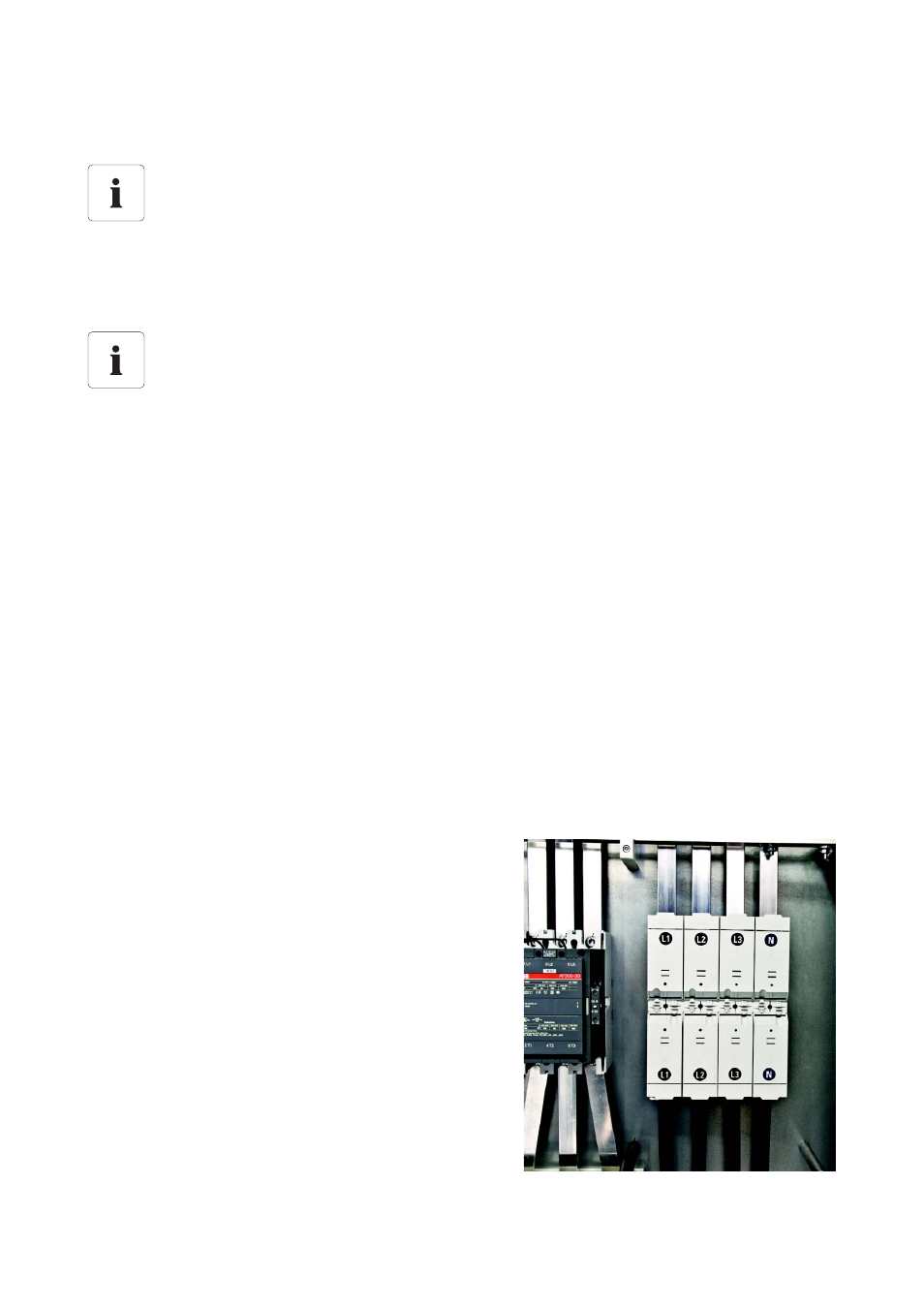

3. Levante cuidadosamente las cubiertas de los
bornes de conexión "MC‑X3 PV-System".
Protección del cable
La Multicluster Box no sustituye el panel de alimentación de energía fotovoltaica. Instale
en el panel de alimentación de energía fotovoltaica los interruptores automáticos para
asegurar y desconectar el
inversor de energía fotovoltaica y, en caso necesario, un
interruptor diferencial entre Multicluster Box e instalación fotovoltaica. Para ello, tenga en
cuenta todas las normas y directivas vigentes en el lugar de la instalación.
Conexión de otros generadores de energía
En la Multicluster Box se pueden conectar otros generadores de energía en lugar de una
instalación fotovoltaica, p. ej., pequeñas instalaciones de energía eólica pequeña.
