Conexión eléctrica SMA Solar Technology AG
22 MC-BOX-36-IA-IES105010 Instrucciones de instalación

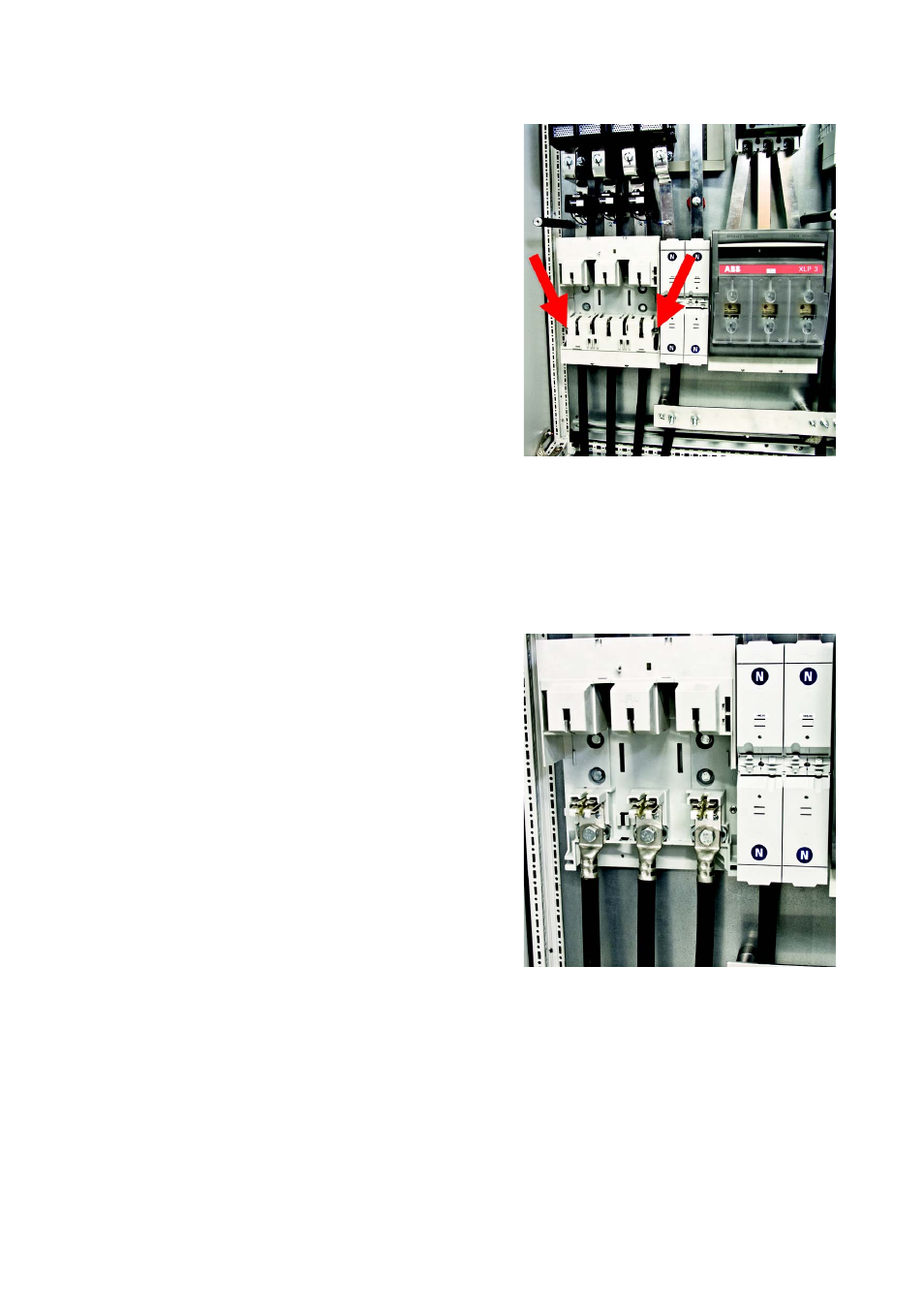

4. Afloje los tornillos de la cubierta de los bornes de
conexión L1, L2 y L3 y retire la cubierta.
5. Conecte el conductor de protección al carril de puesta a tierra (véase capítulo 5.1.3 "Carril de
puesta a tierra" (Página 19)).
6. Levante cuidadosamente la cubierta del borne de conexión "MC-X1".
7. Conecte N según indique la leyenda del borne de conexión "MC-X1".
8. Bajar cuidadosamente la cubierta del borne de conexión "MC-X1".
9. Conecte L1, L2 y L3 según indique la leyenda en el
seccionador de fusible "MC-F1 Generator". Al
hacerlo, tenga en cuenta el campo giratorio a la
derecha en el punto de conexión del generador.
10. Coloque la cubierta de los bornes de conexión L1, L2 y L3 y apriete los tornillos.
11. Coloque el portafusibles en el anclaje. Cuando lo haga, presione el portafusibles ligeramente
hacia abajo.
12. Presione el asa del portafusibles hacia arriba hasta que alcance la posición vertical.
☑ El generador está conectado.
