Conexión eléctrica SMA Solar Technology AG
24 MC-BOX-36-IA-IES105010 Instrucciones de instalación
5. Conecte el conductor de protección al carril de puesta a tierra (véase capítulo 5.1.3 "Carril de
puesta a tierra" (Página 19)).
6. Levante cuidadosamente la cubierta del borne de conexión "MC-X2".
7. Conecte N según indique la leyenda del borne de conexión "MC-X2".
8. Baje cuidadosamente la cubierta del borne de conexión "MC-X2".
9. Conecte L1, L2 y L3 según indique la leyenda del
seccionador de fusible "MC-F2 Loads".

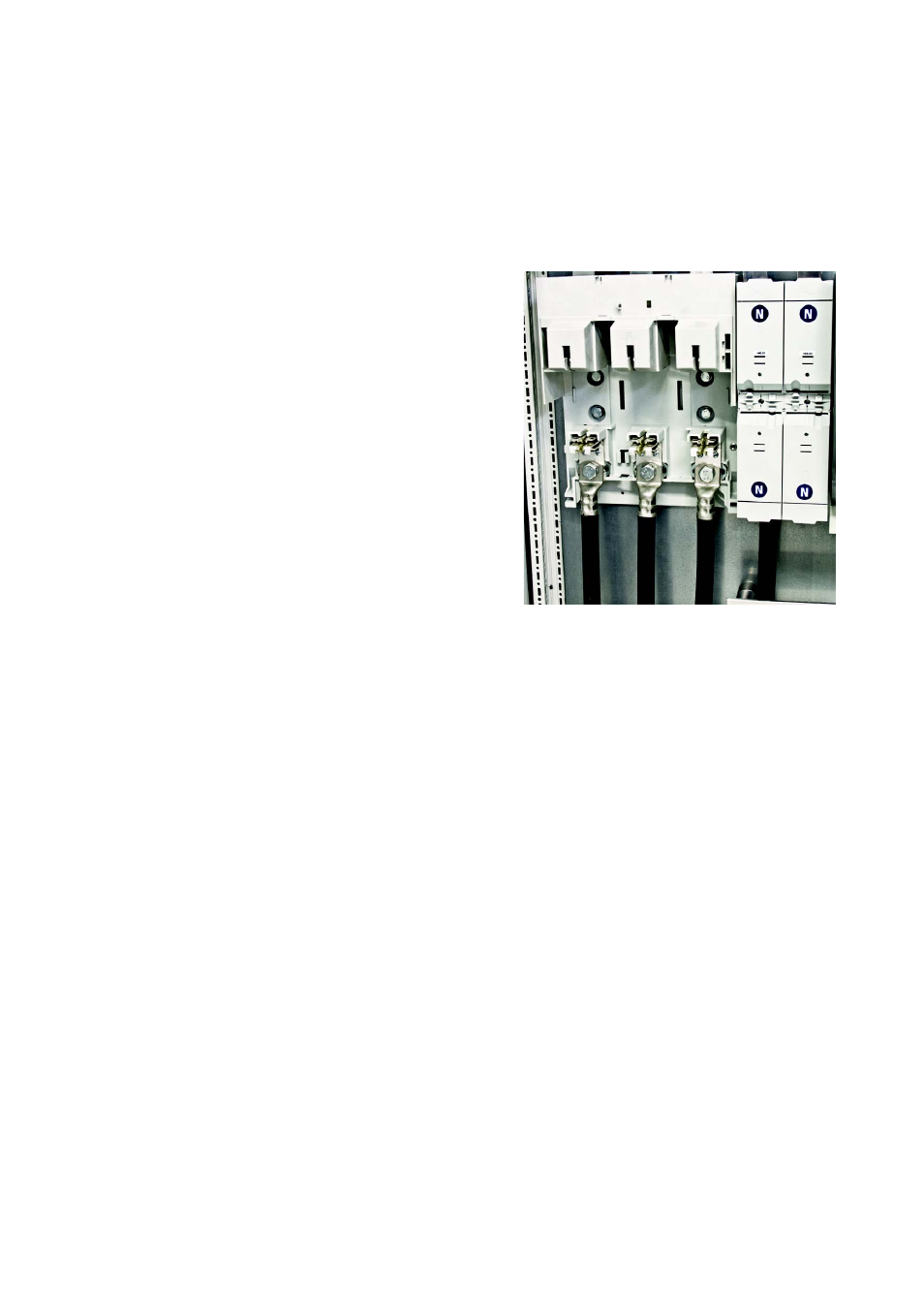

Como ejemplo se ha representado la conexión del
generador en la imagen.
10. Coloque la cubierta de los bornes de conexión L1, L2 y L3 y apriete los tornillos.
11. Coloque el portafusibles en el anclaje. Cuando lo haga, presione el portafusibles ligeramente
hacia abajo.
12. Presione el asa del portafusibles hacia arriba hasta que alcance la posición vertical.
☑ Los consumidores ya están conectados.
