5 Conexión SMA Solar Technology AG
20 SPW-WebconPB-IA-es-11 Instrucciones de instalación
18. Conecte el otro terminal del cable con un rúter, conmutador o Cluster Controller conforme a la
topología de red deseada (consulte las instrucciones de cada equipo). Para ello es necesario
que un rúter con conexión a internet esté conectado con la instalación.
5.4 Instalación de Piggy-Back

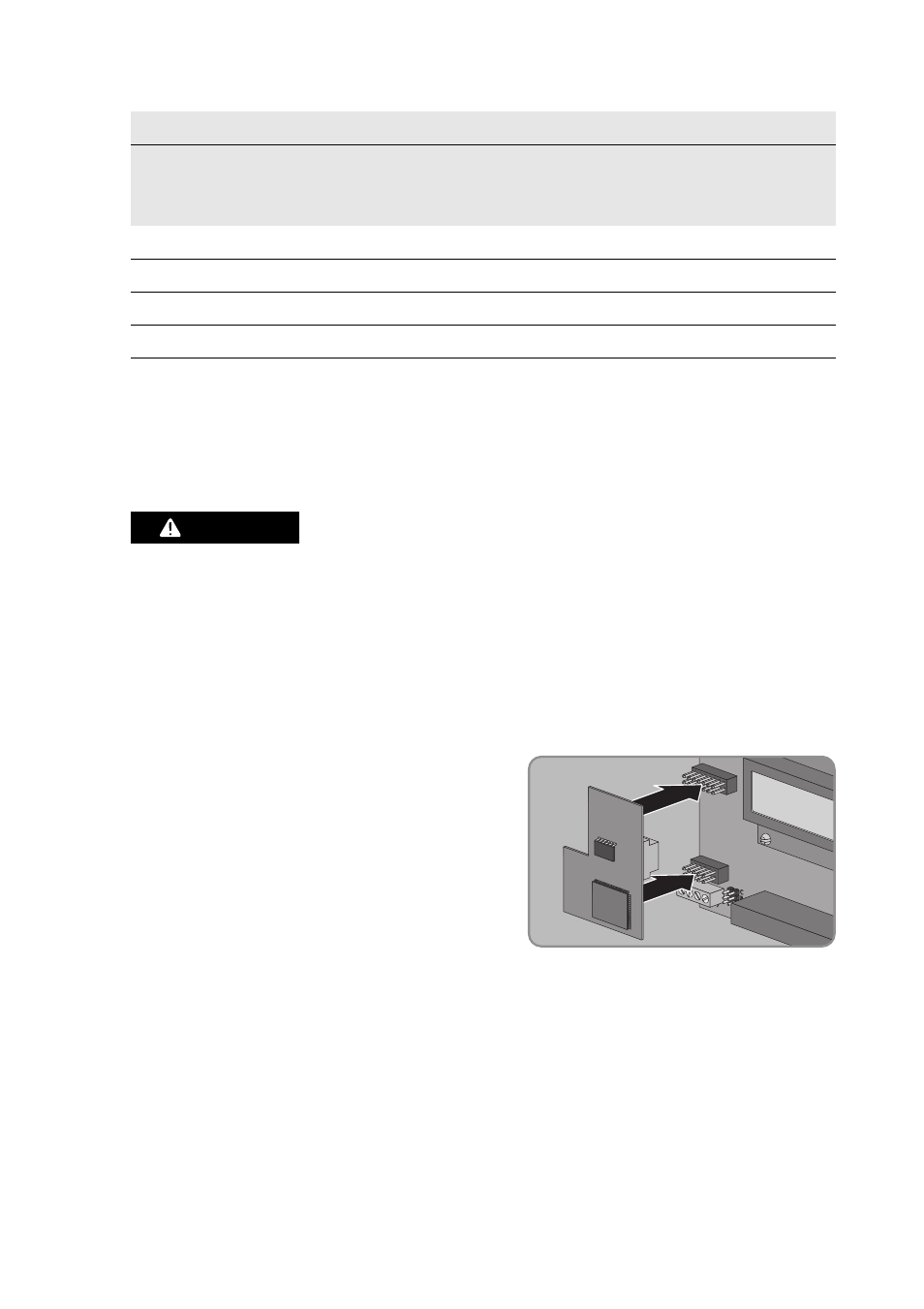

2. Conecte el Piggy-Back con el encabezado hembra
de pines al punto de conexión en el inversor (sobre
la posición de la ranura consulte el capítulo 5.1).
3. Pegue uno de los adhesivos con los datos para el registro en el Sunny Portal (PIC y RID) en la
parte exterior del inversor cerca de la placa de características.
4. Cierre el inversor (consulte las instrucciones de instalación del inversor).
Cable de red
Señal
Conector RJ45
de patillas EIA/TIA 568A
(ocho conductores)
Color del conductor Profinet
(cuatro conductores)
Color del conductor
TD+ 1 Blanco/verde Amarillo
TD- 2 Verde Naranja
RD+ 3 Blanco/naranja Blanco
RD- 6 Naranja Azul
1.
1&-*(30
Peligro de muerte por descarga eléctrica al abrir el inversor
En los componentes conductores del inversor existen tensiones que pueden causar la muerte.
• Si el inversor está cerrado, siga estos pasos:
• Desconecte el inversor de la tensión en los lados de CA y de CC y ábralo
(consulte las instrucciones de instalación del inversor). Respete el tiempo de espera
para la descarga eléctrica de los condensadores.
• Abra el inversor (consulte las instrucciones de instalación del inversor).
