15. Conecte los terminales de los conductores de la conexión para la comunicación del inversor
en los bornes de resorte 2, 3, 5 y 7 (par de apriete 0,23 Nm) (para conocer la posición de la
conexión para la comunicación, consulte el capítulo 5.1). Tenga en cuenta para ello el
recorrido de los cables permitido (consulte el capítulo 5.1) y la asignación de patillas.
16. Asegúrese de que en la ranura para el puente para la comunicación no hay ningún puente
(sobre la conexión para el puente para la comunicación consulte el capítulo 5.1).
17. Coloque un conector RJ45 en el otro terminal del cable (consulte las instrucciones del
fabricante). Para ello tenga en cuenta la asignación de patillas del cable de red utilizado:
14.
1&-*(30

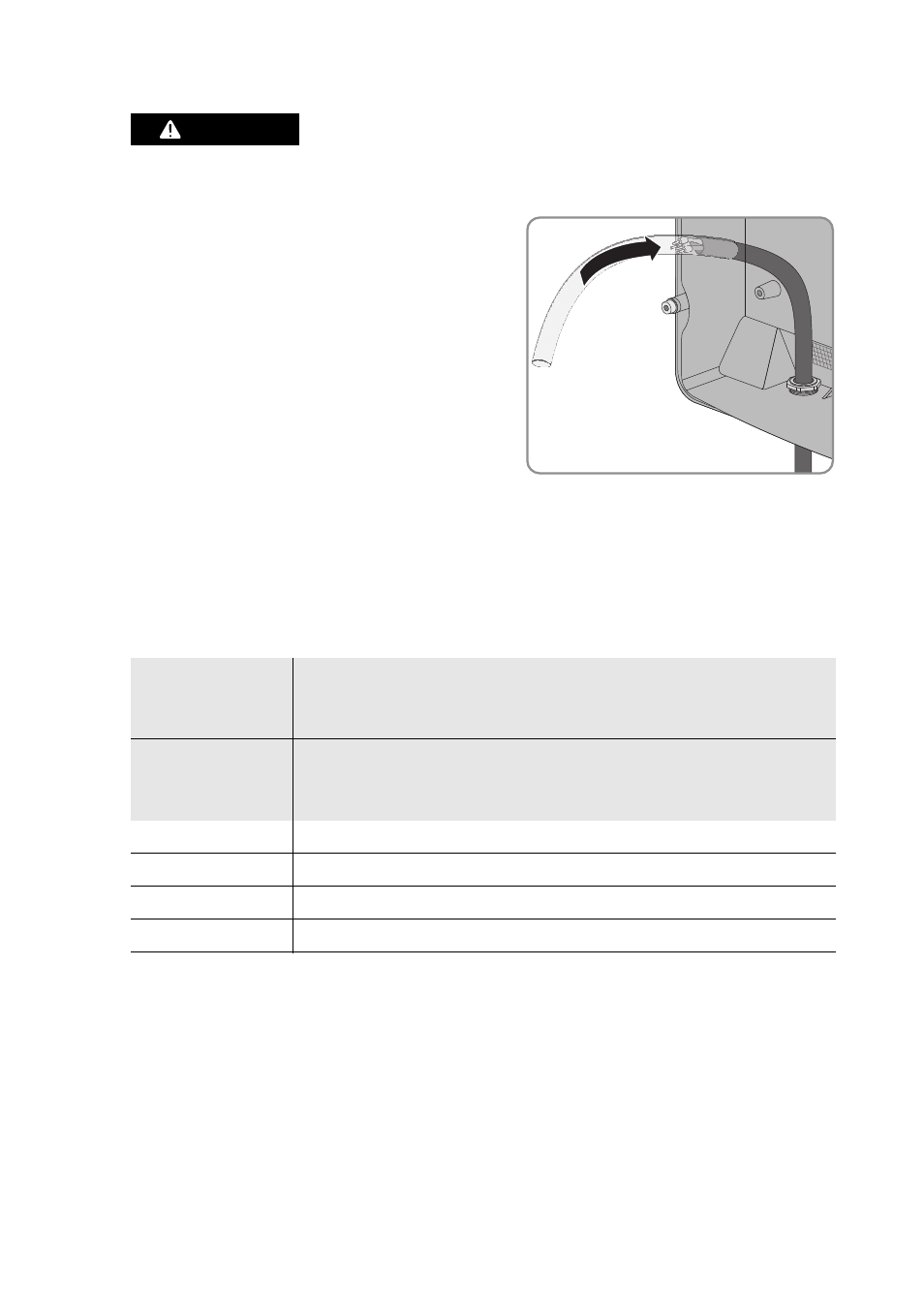

Peligro de muerte por descarga eléctrica debido a un mal aislamiento del cable
Un mal aislamiento del cable puede provocar altas tensiones fuera del inversor en el cable.
• Introduzca el cable en el inversor a través del
tubo de silicona. Para ello, el tubo de silicona
debe envolver por completo el cable y los
conductores en el interior de la carcasa del
inversor.
• Recorte el tubo de silicona hasta la longitud
requerida en caso de que sea necesario.
• Fije los dos terminales del cable al tubo de
silicona con bridas para cables en caso de que
sea necesario. Corte los extremos sobrantes de
las bridas para cables. De esta manera evitará
que los extremos de las bridas para cables causen daños en componentes calientes del
inversor.
Conexión de
comunicación del
inversor Cable de red
Patilla Señal EIA/TIA 568A
(ocho conductores)
Color del conductor Profinet
(cuatro conductores)
Color del conductor
2 TD+ Blanco/verde Amarillo
3 TD- Verde Naranja
7 RD+ Blanco/naranja Blanco
5 RD- Naranja Azul
