5 Conexión SMA Solar Technology AG
18 SPW-WebconPB-IA-es-11 Instrucciones de instalación

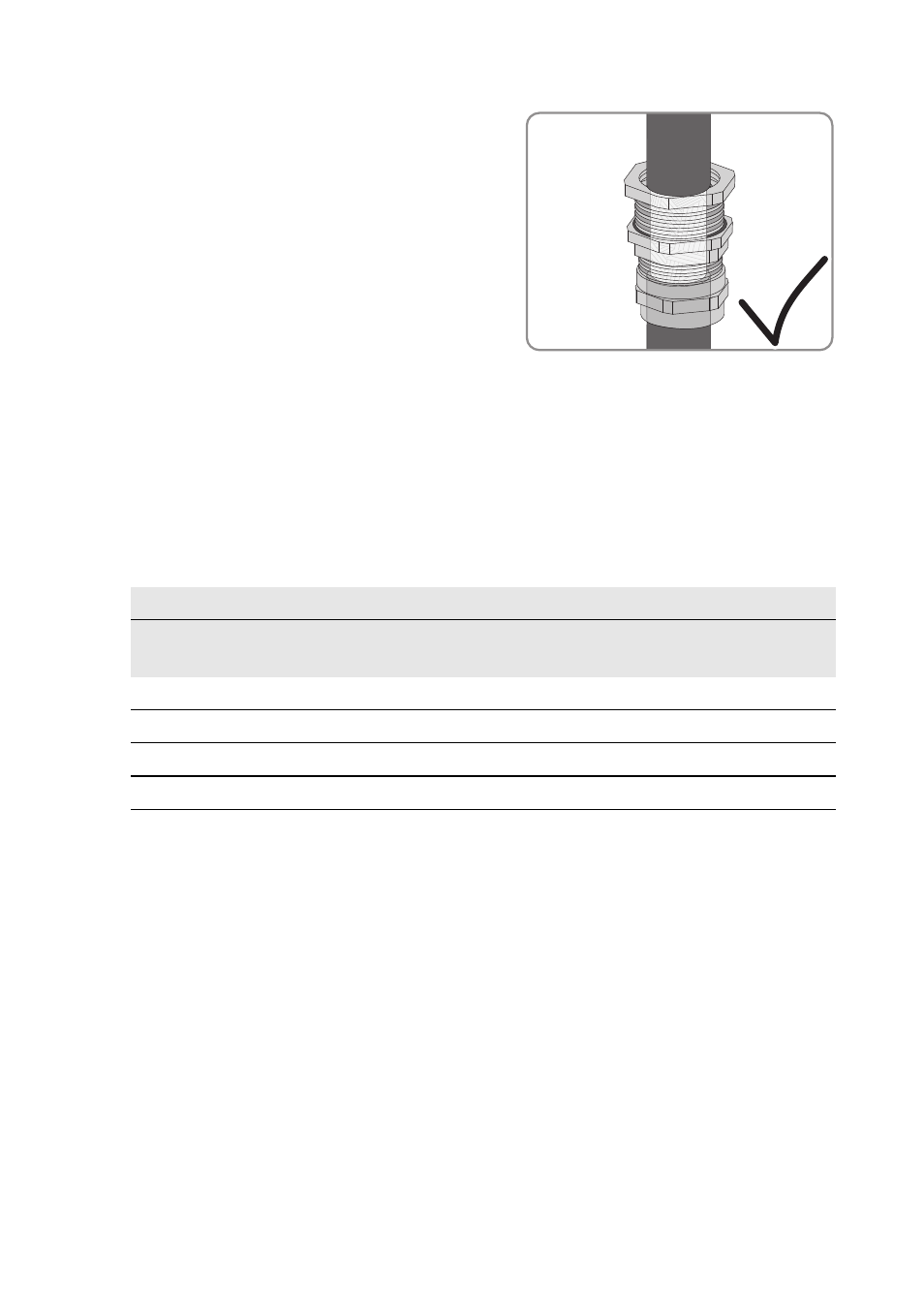

8. Introduzca el terminal del cable lentamente en el
inversor a través del racor atornillado para cables
hasta que la abrazadera para cables blindados se
cierre de forma audible sobre el apantallamiento del
cable.
9. Enrosque la tuerca de unión del racor atornillado para cables. De esta manera evitará que el
cable se desplace y la abrazadera para cables apantallados pierda el contacto con el
apantallamiento del cable.
10. Retire en el terminal del cable 40 mm del revestimiento del cable y del apantallamiento del
cable. Preste atención para que no caigan restos de cable en el inversor.
11. En el terminal del cable pele los 4 conductores necesarios 6 mm. Tenga para ello en cuenta el
tipo de cable:
12. Recorte el resto de los conductores hasta el revestimiento del cable.
13. Coloque las virolas en los terminales de los conductores.
Cable de red
Señal
EIA/TIA 568A (ocho conductores)
Color del conductor Profinet (cuatro conductores)
Color del conductor
TD+ Blanco/verde Amarillo
TD- Verde Naranja
RD+ Blanco/naranja Blanco
RD- Naranja Azul
