SMA SPEEDWIRE V.1.1 - Manual (Página 15)

SMA Solar Technology AG 5 Conexión
Instrucciones de instalación SPW-WebconPB-IA-es-11 15
SMC 6000A-11, SMC 7000HV-11

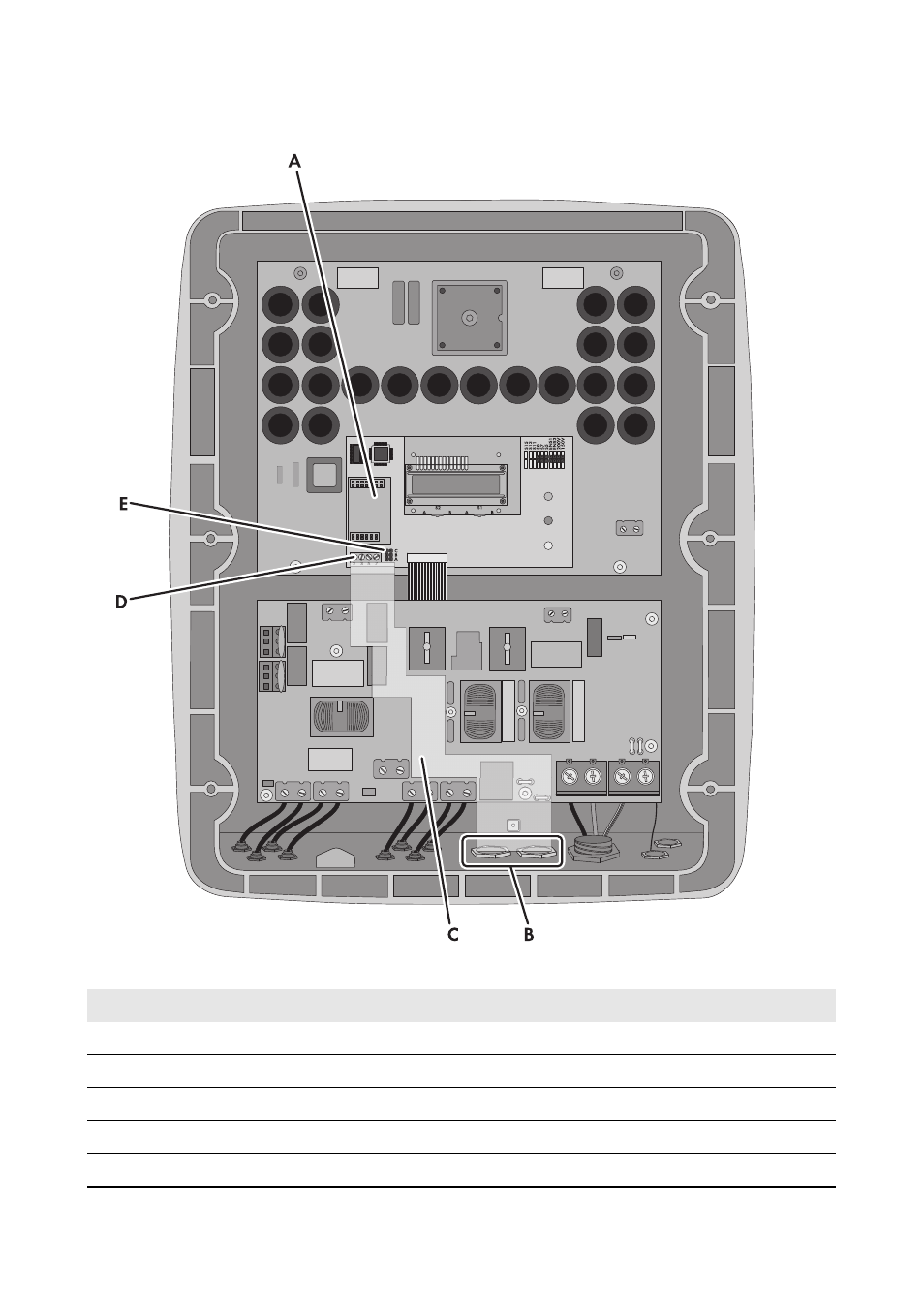

Imagen 8: Esquema del área de conexión
Posición Denominación
A Ranura para el Piggy-Back
B Abertura en la carcasa del inversor con tapón obturador
C Recorrido del cable para la conexión para la comunicación
D Conexión para la comunicación
E Ranura para el puente para la comunicación
