SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de funcionamiento GRID-BOX-12-3-20-BE-es-10 19
6.4 Conexión de la red pública
Requisitos del cableado:
☐ Material de los conductores: cobre
☐ La sección del cable debe elegirse en función de la potencia de entrada asignada de la red pública.
☐ Sección del cable: 50 mm² … 150 mm²
☐ Los cables de energía eléctrica deben tenderse de manera que estén protegidos frente a fallos a tierra y
cortocircuitos.
☐ Los conductores de fase, el conductor neutro y el conductor de protección deben tener la misma sección.
Procedimiento:
1. Introduzca los cables de energía eléctrica de la Multicluster Box en al Grid Connect Box (consulte el capítulo 9.3,
página 25).
2. Conecte el conductor de protección al borne de conexión por resorte PE en la conexión X301:4 (consulte el
capítulo 9.4.1, página 26).
3. Conecte el conductor neutro al borne de conexión por resorte N en la conexión X301:5.
4. Conecte los conductores de fase a los bornes de conexión por resorte L1, L2 y L3 en las conexiones X301:1-3.
5. Asegúrese de que en el punto de conexión a la red haya un campo giratorio a la derecha.
6. Para permitir la descarga de tracción en el borne de conexión por resorte, pase los cables de energía eléctrica por
los rieles previstos para el paso de los cables. Utilice para ello las abrazaderas y contracubetas suministradas.
6.5 Conexión de los cables de control
Orden de los bornes de conexión por resorte con los cables de control:

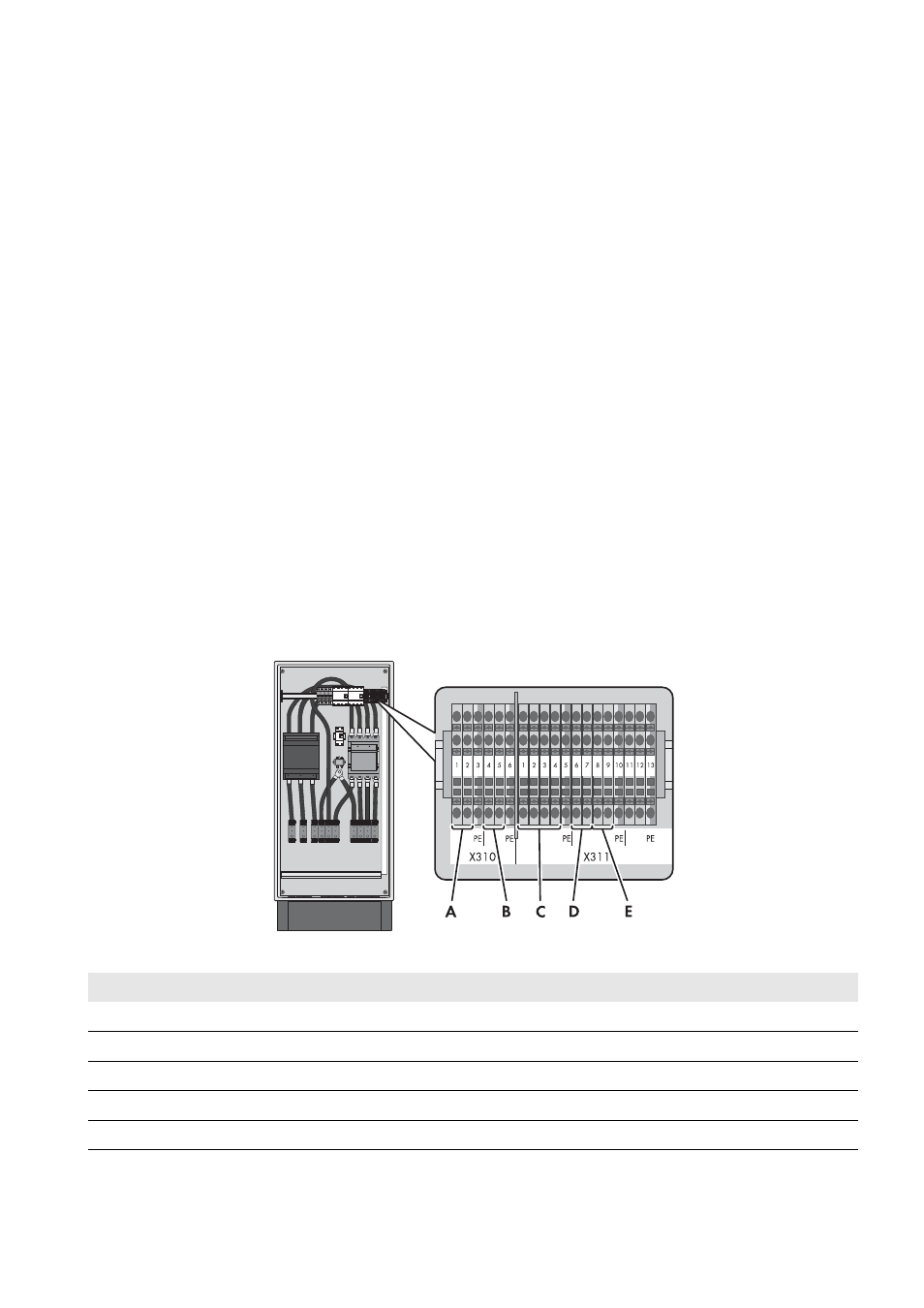

Imagen 10: Vista general de los bornes de conexión por resorte en la Grid Connect Box
Posición Explicación
A Enclavamiento del contactor de puesta a tierra de la Multicluster Box
B Acuse de recibo del contactor de CA de la Grid Connect Box
C Medición de la tensión en la Grid Connect Box
D Enclavamiento del contactor del generador de la Multicluster Box
E Enclavamiento del contactor de CA de la Grid Connect Box
