SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de funcionamiento GRID-BOX-12-3-20-BE-es-10 17
6 Conexión eléctrica
6.1 Vista general del área de conexión
6.1.1 Componentes y conexiones

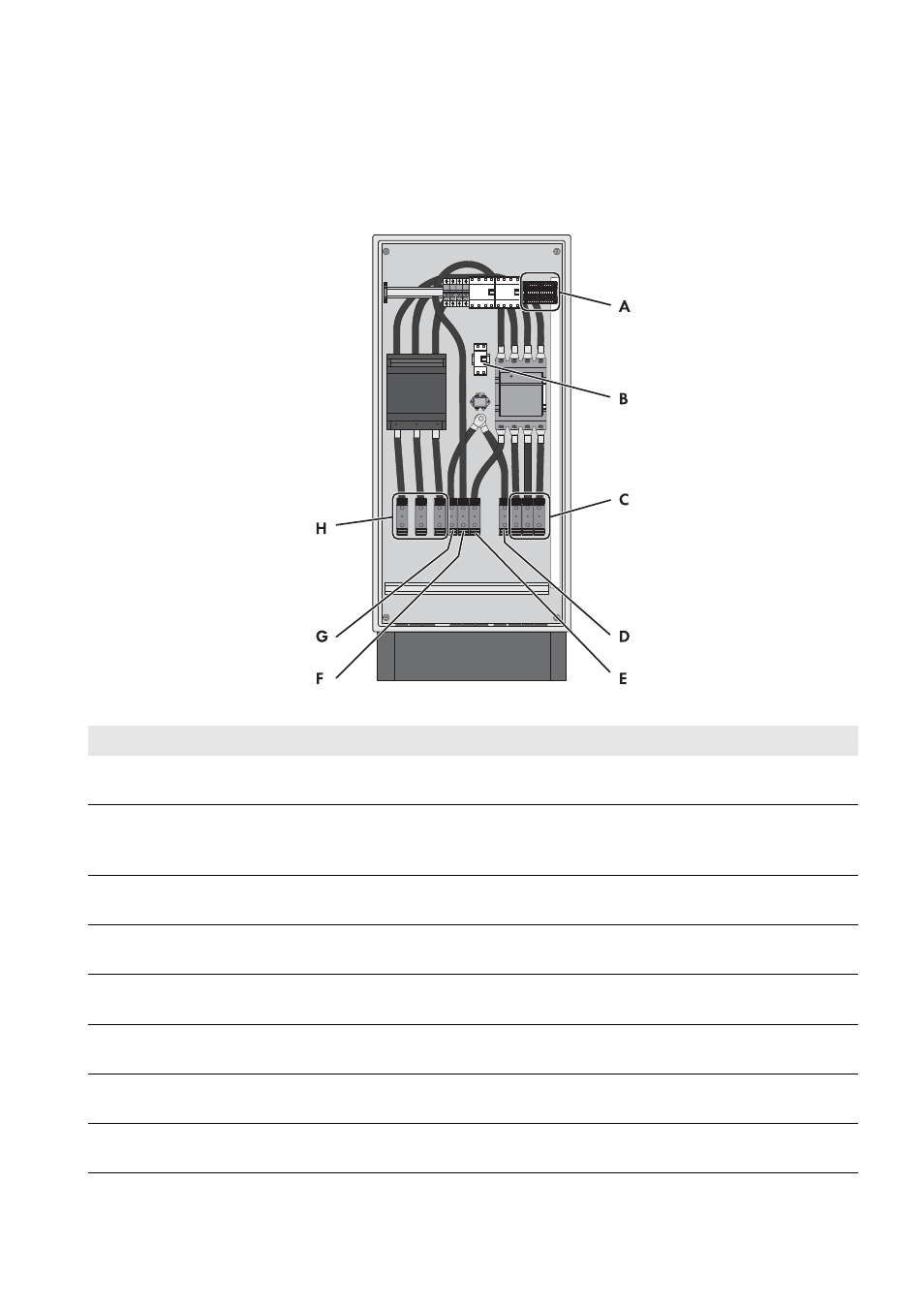

Imagen 8: Vista general del área de conexión
Posición Denominación Explicación
A Conexiones X310 y X311 con bornes de
conexión por resorte
Bornes de conexión por resorte para conectar los cables
de control
B Descargador de sobretensión El piloto de señalización del descargador de
sobretensión debe revisarse periódicamente (consulte el
capítulo 10.2, página 29).
C Conexiones X301:8-10 con los bornes de
conexión por resorte L1, L2 y L3
Para conectar los conductores de fase de la
Multicluster Box
D Conexión X301:7 con borne de conexión por
resorte PE
Para conectar el conductor de protección de la
Multicluster Box
E Conexión X301:6 con borne de conexión por
resorte N
Para conectar el conductor neutro de la Multicluster Box
F Conexión X301:5 con borne de conexión por
resorte N
Para conectar el conductor neutro de la red pública
G Conexión X301:4 con borne de conexión por
resorte PE
Para conectar el conductor de protección de la red
pública
H Conexiones X301:1-3 con los bornes de
conexión por resorte L1, L2 y L3
Para conectar los conductores de fase de la red pública
