SMA Solar Technology AG 4 Descripción del producto
Instrucciones de funcionamiento GRID-BOX-12-3-20-BE-es-10 11
4 Descripción del producto
4.1 Grid Connect Box
La Grid Connect Box es un equipo de conmutación automática que permite un funcionamiento seguro utilizando la red
pública y un generador como fuentes de energía para un sistema multiclúster de SMA.

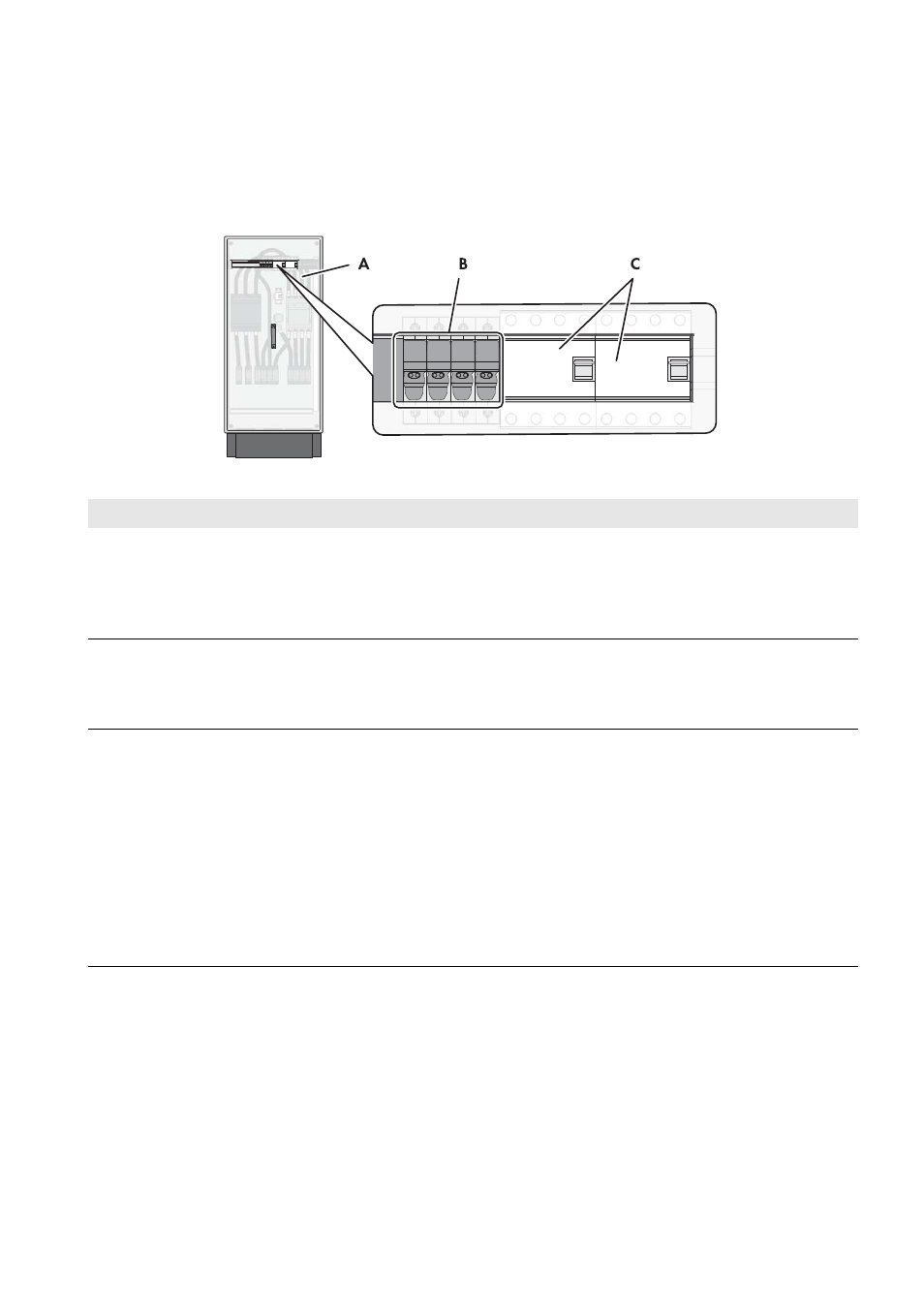

Imagen 3: La Grid Connect Box con la puerta del armario abierta
Posición Denominación Explicación
A Cubierta de protección Evita que durante el funcionamiento se toquen accidentalmente
componentes conductores de tensión y protege de esta forma
frente a descargas eléctricas. Durante el funcionamiento de la
Grid Connect Box la cubierta de protección debe estar siempre
montada.
B Portafusibles 1 A Están destinados a la colocación de fusibles cilíndricos (1 A,
clase de funcionamiento gG). Los fusibles protegen los
conductores conectados de que se calienten excesivamente por
causa de sobrecargas o cortocircuitos.
C Diferencial Está destinado a proteger frente a descargas eléctricas y se
emplea siempre junto con otras medidas de protección ya
establecidas, como el aislamiento o la puesta a tierra de
protección. Si se genera una tensión de contacto peligrosa, el
diferencial desconecta los equipos consumidores en todos los
polos.
Un convertidor de corriente total en el diferencial registra las
corrientes en los conductores L1, L2, L3 y N cuya suma en
estado de funcionamiento normal es igual a cero. En caso de
error se produce una corriente diferencial que hace disparar el
diferencial.
