6  Conexión eléctrica

SMA Solar Technology AG

18

GRID-BOX-12-3-20-BE-es-10

Instrucciones de funcionamiento

6.1.2 Entradas de cables por la base

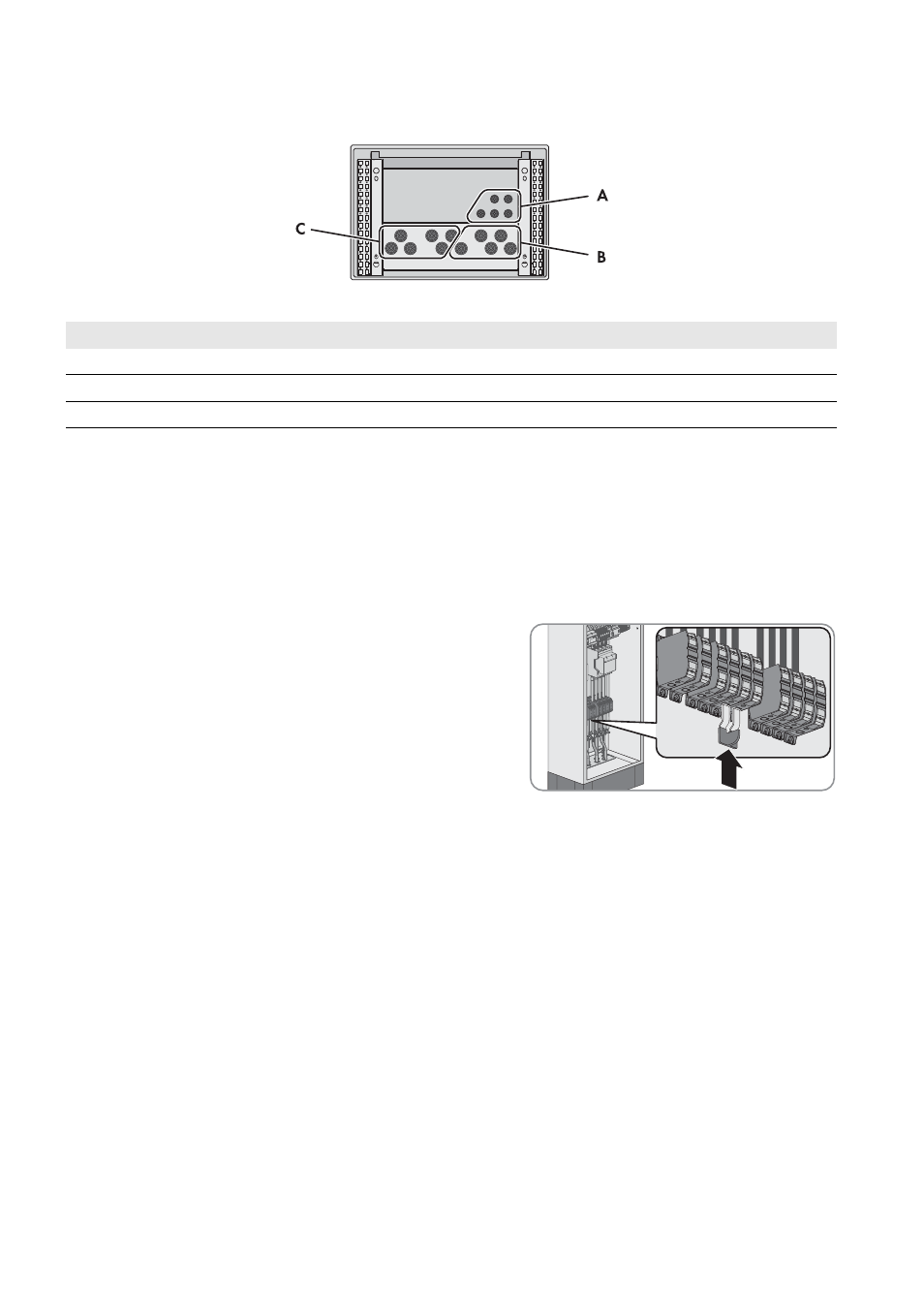

Imagen 9: Posición de las entradas de cables

6.2 Desactivación de la función de desconexión omnipolar

Las condiciones de conexión técnicas del operador de la red y las normativas y directivas locales vigentes especifican

si, en caso de un apagón, el sistema multiclúster se desconecta de la red pública de manera omnipolar o si solamente

se desconectan los conductores de fase. La Grid Connect Box se entrega siempre con la función de desconexión

omnipolar. En caso de que no esté permitida la desconexión omnipolar, deberá desactivar esta función en la

Grid Connect Box. Para ello, coloque el puente N de dos polos suministrado siguiendo este procedimiento.

Procedimiento:

• Para utilizar la Grid Connect Box sin la función de desconexión

omnipolar, conecte el borne de conexión por resorte N en

X301:5 con el borne N en X301:6. Para ello, coloque el

puente N desde abajo en los bornes de conexión por resorte.

6.3 Conexión de la Multicluster Box

Requisitos del cableado:

☐ Material de los conductores: cobre
☐ Sección del cable: 50 mm² … 150 mm²
☐ Los cables de energía eléctrica deben tenderse de manera que estén protegidos frente a fallos a tierra y

cortocircuitos.

☐ Los conductores de fase, el conductor neutro y el conductor de protección deben tener la misma sección.

Procedimiento:

1. Introduzca los cables de energía eléctrica de la Multicluster Box en al Grid Connect Box (consulte el capítulo 9.3,

página 25).

2. Conecte el conductor de protección al borne de conexión por resorte PE en la conexión X301:7 (consulte el

capítulo 9.4.1, página 26).

3. Conecte el conductor neutro al borne de conexión por resorte N en la conexión X301:6.
4. Conecte los conductores de fase a los bornes de conexión por resorte L1, L2 y L3 en las conexiones X301:8-10.
5. Asegúrese de que en el punto de conexión de la Multicluster Box haya un campo giratorio a la derecha.
6. Para permitir la descarga de tracción en el borne de conexión por resorte, pase los cables de energía eléctrica por

los rieles previstos para el paso de los cables. Utilice para ello las abrazaderas y contracubetas suministradas.

Posición

Explicación

A

Entradas para los cables de control

B

Entradas para los cables de energía eléctrica de la Multicluster Box

C

Entradas para los cables de energía eléctrica de la red pública
