6. Fije los cables de datos con dos abrazaderas para cables en el
conectador de enchufe.
Conectar el conectador de enchufe a la String-Monitor Unit
• Inserte el conectador de enchufe con los cables de datos
conectados en la hembrilla de la String-Monitor Unit inferior.
6.7.3 Conexión de los cables de datos en el SSMxx21-BS-JP
Los Sunny String-Monitor deben estar conectados al bus de comunicación RS485 y deben recibir tensión.
Los cables de datos de la comunicación RS485 y el suministro de tensión se conectan juntos en un cable de datos con
un conectador de enchufe a los bornes -X712 y -X713. De esta manera se conectarán dos cables de datos a cada
Sunny String-Monitor. Al último Sunny String-Monitor se conecta solo un cable de datos con terminación.

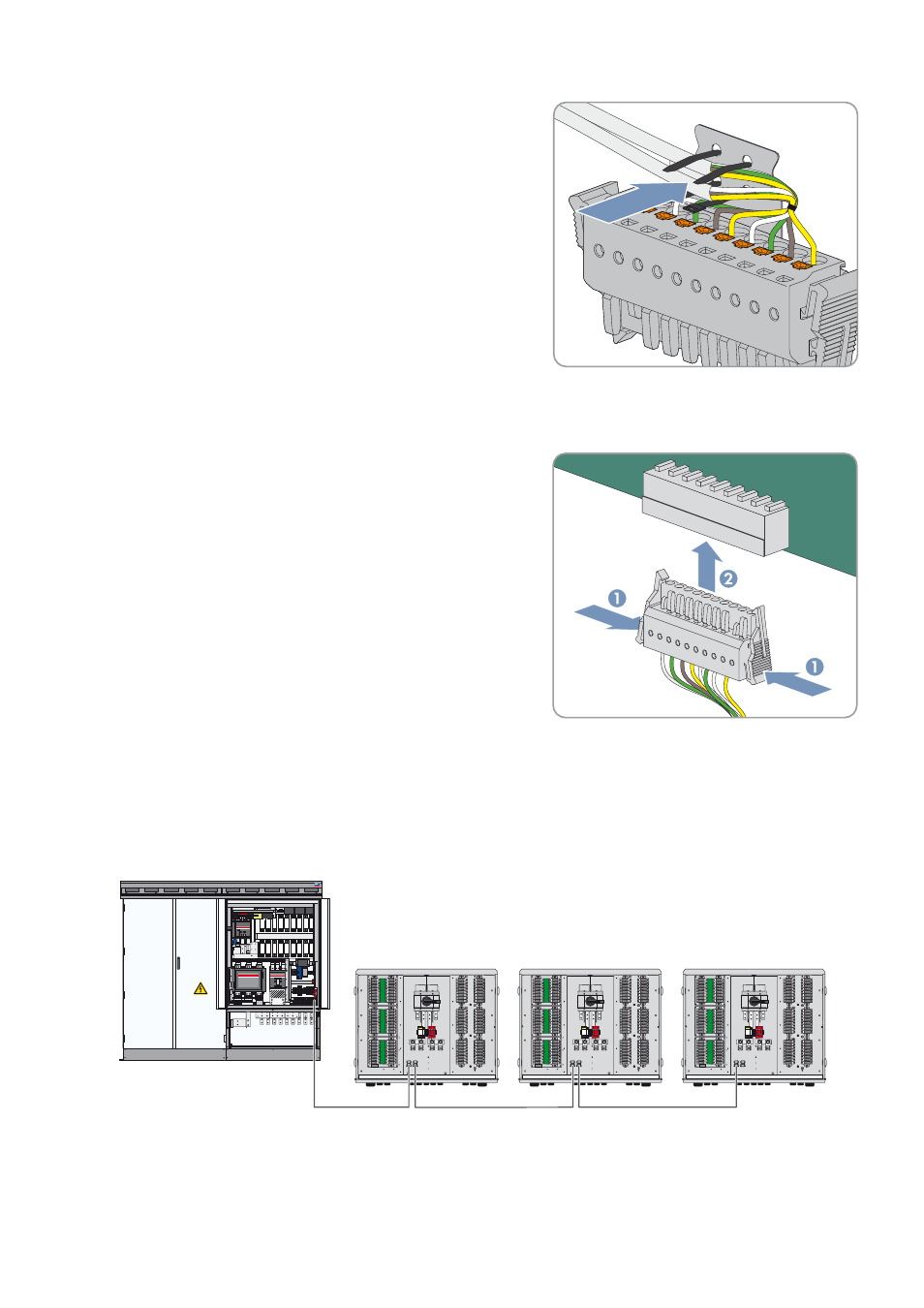

Imagen 15: Conexión de los Sunny String-Monitor al bus de comunicación RS485 (ejemplo)
