SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de instalación SSMxx-21-IA-BS-JP-es-20 25
Introducción de los cables a través de la placa de paso de cables
SMA Solar Technology AG recomienda una descarga de tracción adicional para los cables de string.
Procedimiento:
1. Perfore las membranas necesarias.
2. Deslice los cables de string a través de las membranas.
3. Corte los cables de string.
Introducción de los cables a través de los racores atornillados para cables con anillos de junta
recortables
Conduzca cada cable por los racores atornillados para cables según este procedimiento.
Procedimiento:
1. Retire el sellador del racor atornillado para cables.
2. Ajuste el sellador al diámetro del cable que se va a introducir. Para ello, corte la cantidad necesaria de anillos de
junta del centro del sellador.
3. Pase el cable por la tuerca de unión del racor atornillado para cables. Asegúrese de que la tuerca de unión apunta
con la rosca hacia arriba.

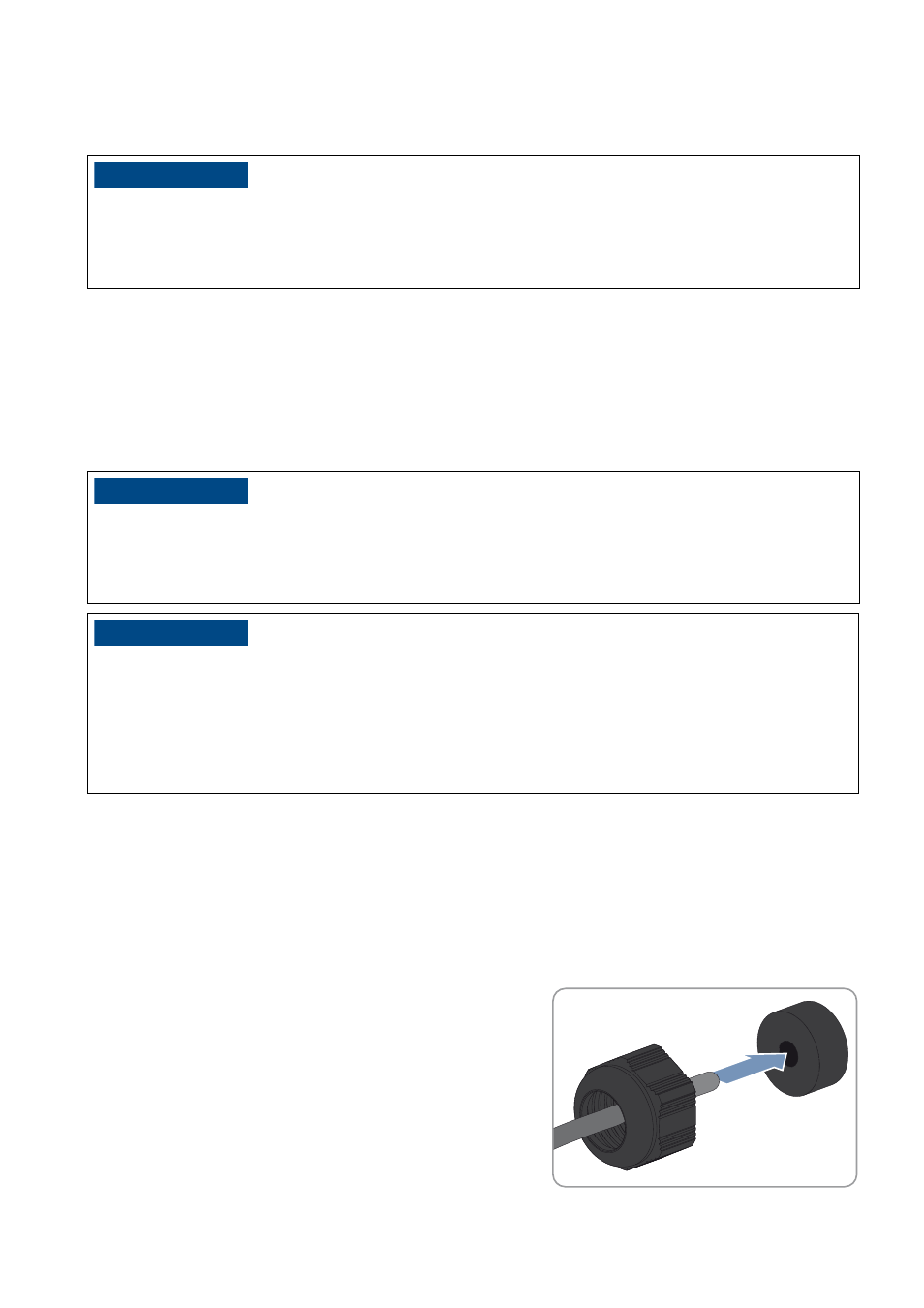

4. Conduzca el cable por los selladores.
13&$"6$*“/
Daños en el Sunny String-Monitor por penetración de humedad
Si se realizan agujeros innecesarios en las membranas de la placa de paso de cables, puede penetrar humedad en el
Sunny String-Monitor.
• En la placa de paso de cables, perfore solamente tantas membranas como cables desee pasar.
13&$"6$*“/
Daños en el Sunny String-Monitor por penetración de humedad
Por un racor atornillado para cables no hermético puede penetrar humedad en el Sunny String-Monitor.
• En los selladores de los racores atornillados para cables con anillos de junta recortables retire solo la cantidad de
anillos de junta correspondiente al diámetro del cable.
13&$"6$*“/
Daños en el racor atornillado para los cables principales de CC por cables introducidos de manera
incorrecta
Los cables principales de CC deben pasarse derecho a través de los racores atornillados para cables. La carga
transversal que se genera por cables introducidos en el racor atornillado para cables de forma inclinada puede causar
daños en el racor o en la placa base del Sunny String-Monitor.
• Asegúrese de que los cables principales de CC se pasen derecho a través de los racores atornillados para cables.
