6 Conexión eléctrica
Instrucciones de instalación
SSMxx-21-IA-BS-JP-es-20
29
6.5.2 Conexión del cable principal de CC a la barra colectora

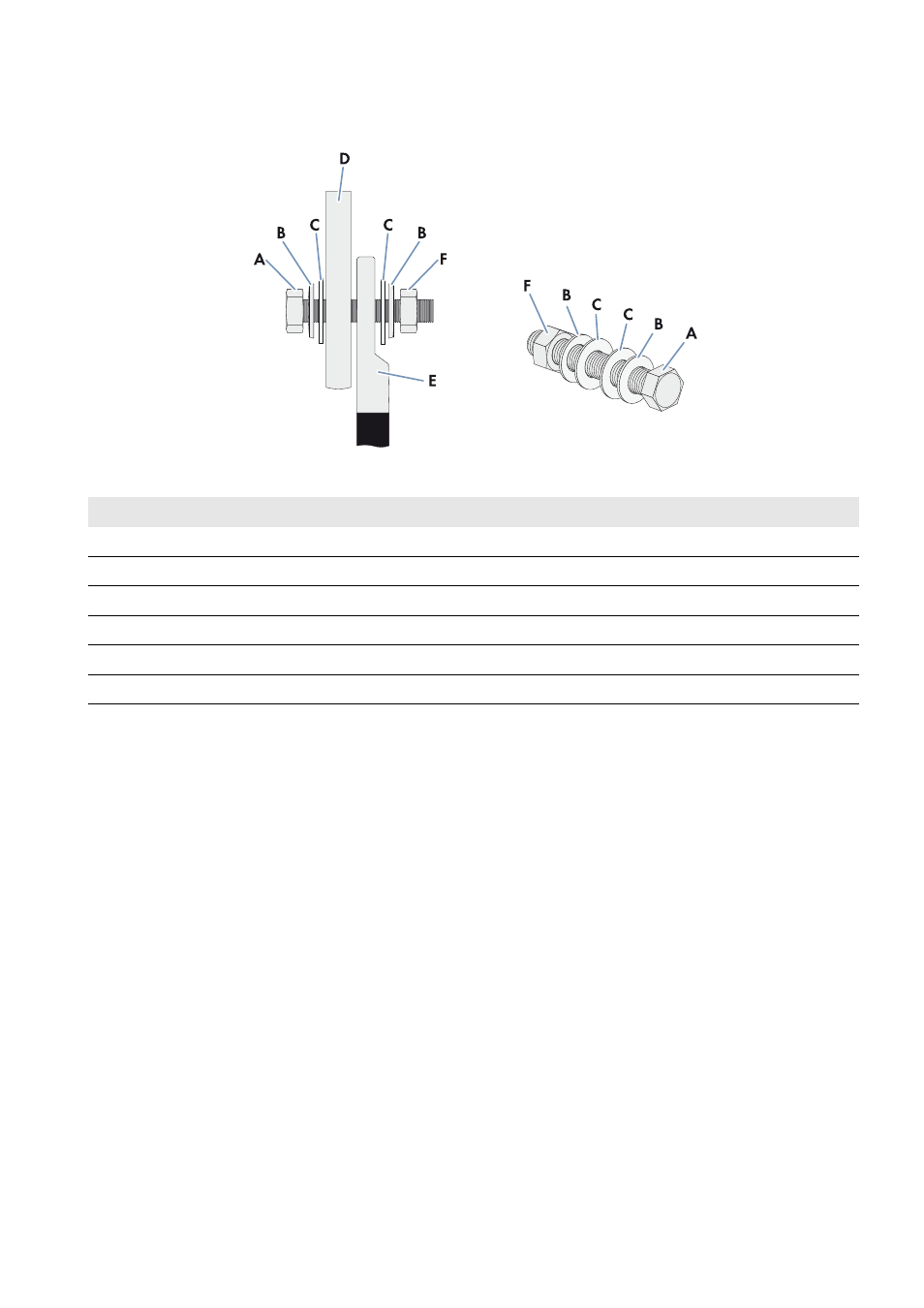

Imagen 12: Estructura de la conexión con un terminal de anillo
Material adicional necesario (no incluido en el contenido de la entrega):
☐ Terminales de anillo (tamaño: para tornillos M12)
☐ Un paño limpio
☐ Limpiador de etanol
Procedimiento:
1. Pele los cables principales de CC.
2. Disponga los cables principales de CC con terminales de anillo.
3. Limpie las superficies de contacto con un paño limpio y etanol y no vuelva a tocarlas.
4. Conecte los cables principales de CC conforme al esquema de circuitos (par de apriete: 60 Nm). Para ello utilice
exclusivamente el material de atornillado suministrado y conecte a cada barra colectora un máximo de dos cables
principales de CC juntas.
5. Fije los cables principales de CC al riel para el paso de los cables.
Posición
Denominación
A
Tornillo M12
B
Arandela elástica
C
Arandela ancha
D
Barra de cobre estañada
E
Terminal de anillo estañado
F
Tuerca M12
