SMA Solar Technology AG 4 Descripción del producto
Instrucciones de instalación SSMxx-21-IA-BS-JP-es-20 17
El descargador integrado para los cables principales de CC se monitoriza en el Sunny String-Monitor.
4.6 Leds de la String-Monitor Unit
Los leds están fijados en la String-Monitor Unit. En los leds pueden leerse los estados de la comunicación, del suministro
de tensión o de los descargadores.

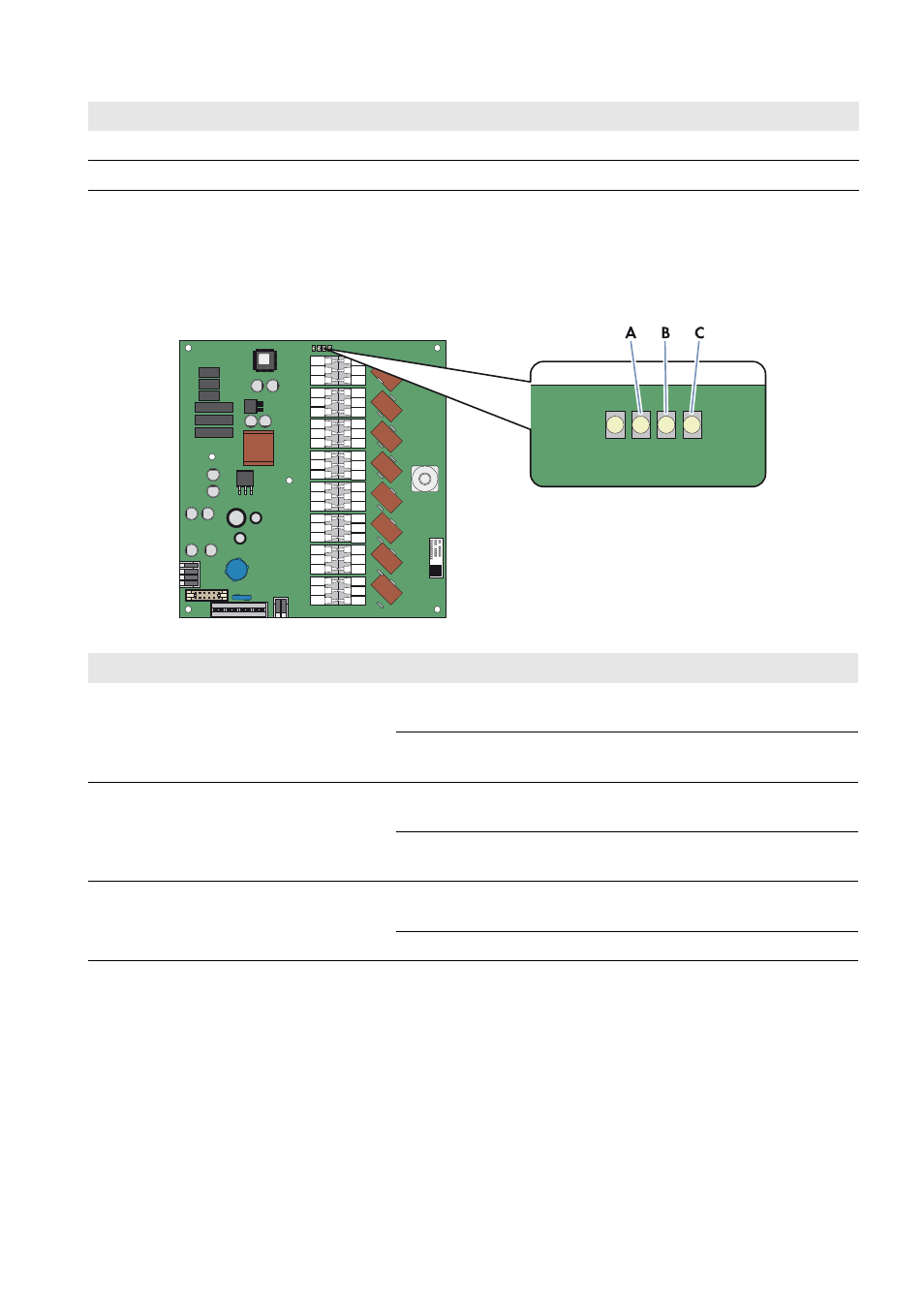

Imagen 6: Leds de la String-Monitor Unit
4.7 Placa de características
La placa de características identifica el Sunny String-Monitor de forma inequívoca. En el Sunny String-Monitor se utilizan
dos placas de características. Se encuentran en la parte interior derecha de la puerta y en la pared exterior derecha del
Sunny String-Monitor. En la placa de características encontrará esta información:
• Modelo del equipo y código de variante
• Número de serie
• Versión de fabricación
• Datos específicos del equipo
Interfaz RS485 y bus de comunicación RS485 ✖ ✓
Suministro de tensión del Sunny String-Monitor ✖ ✓
Denominación Denominación del led Estado Explicación
A DIN1 Luz verde El descargador de sobretensión está
activado.
Apagado El descargador de sobretensión se ha
disparado.
B RS485 Apagado No se produce ningún intercambio de
datos a través de la interfaz RS485.
Luz amarilla Se están enviando datos a través de la
interfaz RS485.
C Error Apagado La String-Monitor Unit funciona
correctamente.
Luz roja La String-Monitor Unit tiene algún error.
Componentes que requieren protección SSMxx-21-BS SSMxx-21-BS-JP
