SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de instalación SSMxx-21-IA-BS-JP-es-20 33
6.7.2 Conexión de los cables de datos en el SSMxx21-BS
Los Sunny String-Monitor deben estar conectados al bus de comunicación RS485. De esta manera se conectarán dos
cables de datos a cada Sunny String-Monitor. Al último Sunny String-Monitor se conecta solo un cable de datos con
terminación.

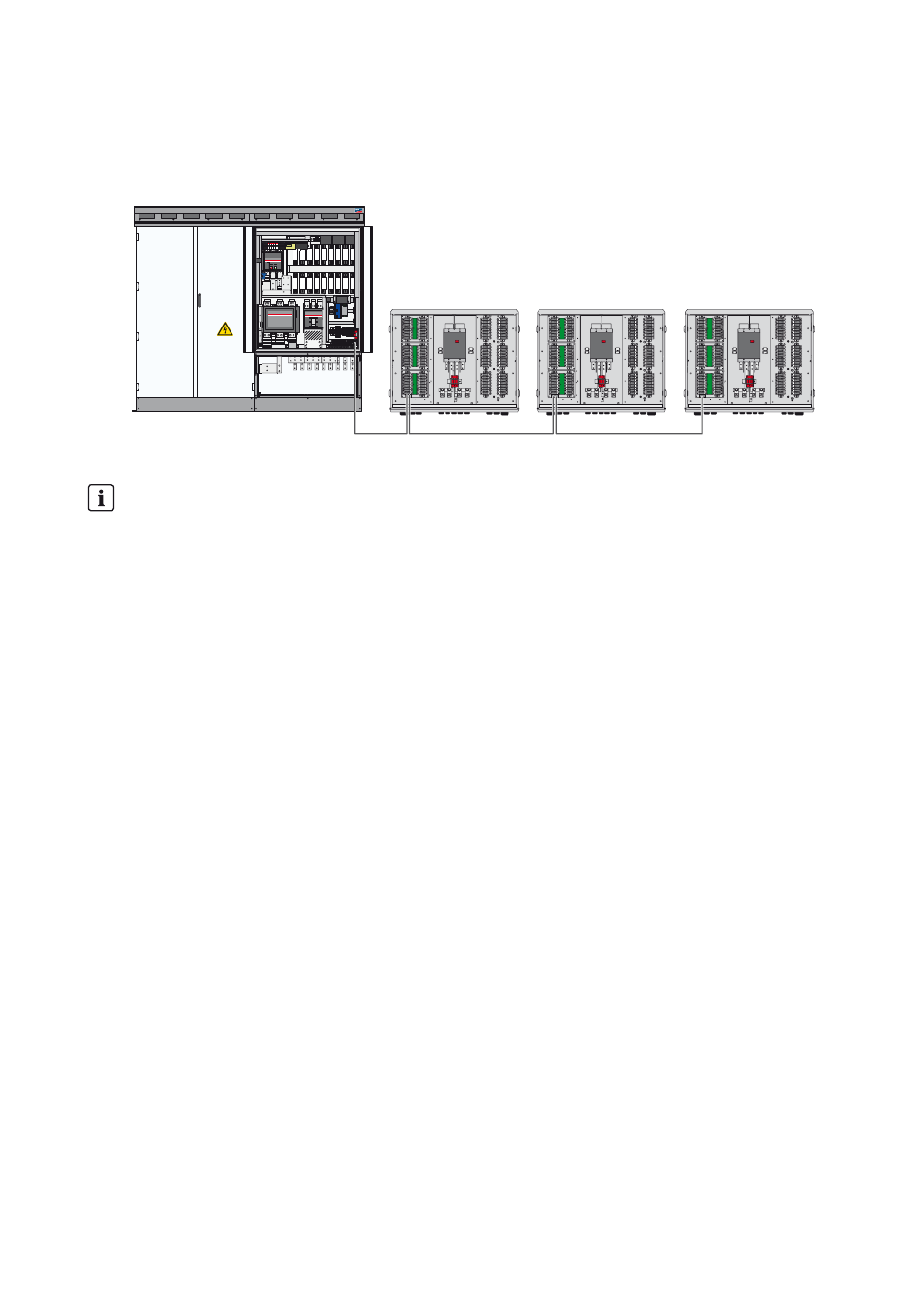

Imagen 14: Conexión de los Sunny String-Monitor al bus de comunicación RS485 (ejemplo)
Los cables de datos se conectan con un conectador de enchufe a la placa de medición inferior de la String-Monitor Unit.
Procedimiento:
Para conectar los cables de datos en el Sunny String-Monitor, siga el proceso indicado en el mismo orden. Los apartados
a continuación muestran el procedimiento exacto.
• Preparar los cables de datos
• Conectar los cables de datos al conectador de enchufe
• Conectar el conectador de enchufe a la String-Monitor Unit
Preparar los cables de datos
Requisito:
☐ Los cables de datos deben introducirse en el Sunny String-Monitor a través de los racores atornillados para cables
(consulte el capítulo 6.2 “Introducción de los cables en el armario de distribución”, página 24)
Material adicional necesario (no incluido en el contenido de la entrega):
☐ Una virola para una sección del cable de 6 mm 2
Procedimiento:
1. Pele los cables de datos 100 mm.
2. Destrence el apantallamiento de los cables de datos.
3. Lleve el apantallamiento del cable destrenzado a un lado de cada cable de datos y tuérzalos.
4. Si va a conectar dos cables de datos, tuerza entre sí los apantallamientos de los cables de datos.
5. Acorte el apantallamiento del cable trenzado a unos 20 mm.
Cantidad limitada de String-Monitor Unit por concentrador
Dado que el suministro de tensión de las placas de medición se realiza a través del cable de datos, el número de
String-Monitor Unit conectadas es limitado.
• Conecte un máximo de diez String-Monitor Unit por concentrador.
Los diferentes Sunny String-Monitor poseen diferentes números de String-Monitor Unit:
• Sunny String-Monitor SSM8-21: una String-Monitor Unit
• Sunny String-Monitor SSM16-21: dos String-Monitor Unit
