Condiciones ambientales para un uso fi-
jo Clase 4C1 Clase 4C2
Promedio Valor límite Valor límite
Lugares de montaje situados en zonas rura-
les o densamente pobladas con poca indus-
tria y una densidad de tráfico moderada x x
Lugares de montaje situados en zonas densa-
mente pobladas con industria y una alta den-
sidad de tráfico ‒ x
9.1.2 Requisitos de la superficie de colocación
Si utiliza un pedestal de SMA Solar Technology AG, debe cimentar el lugar de colocación.
La fosa debe tener estas características:
☐ La fosa se debe elevar de acuerdo con la altura del pedestal.
☐ Debe haber una zona de trabajo alrededor de la cimentación. La zona de trabajo debe ser como mínimo de
500 mm.
☐ Las esquinas de la fosa deben estar marcadas.
☐ El material excavado debe colocarse de forma que no obstaculice al camión durante el transporte.
La cimentación debe tener estas características:
☐ La cimentación debe ser de un material compactable, sin piedras ni cantos vivos, p. ej., una losa de hormigón
magro.
☐ La cimentación debe presentar un grado de compactación del 98%.
☐ La presión sobre el terreno debe ser igual a 150 kN/m 2 .
☐ La irregularidad del terreno debe ser inferior al 0,25% (según DIN 18202: tabla 3, línea 4).
☐ La cimentación debe tener como mínimo estas medidas:
Posición Denominación
Anchura 2 600 mm
Profundidad 1 000 mm + ensanchamiento doble de la base (0 mm … 300 mm)
Altura 150 mm

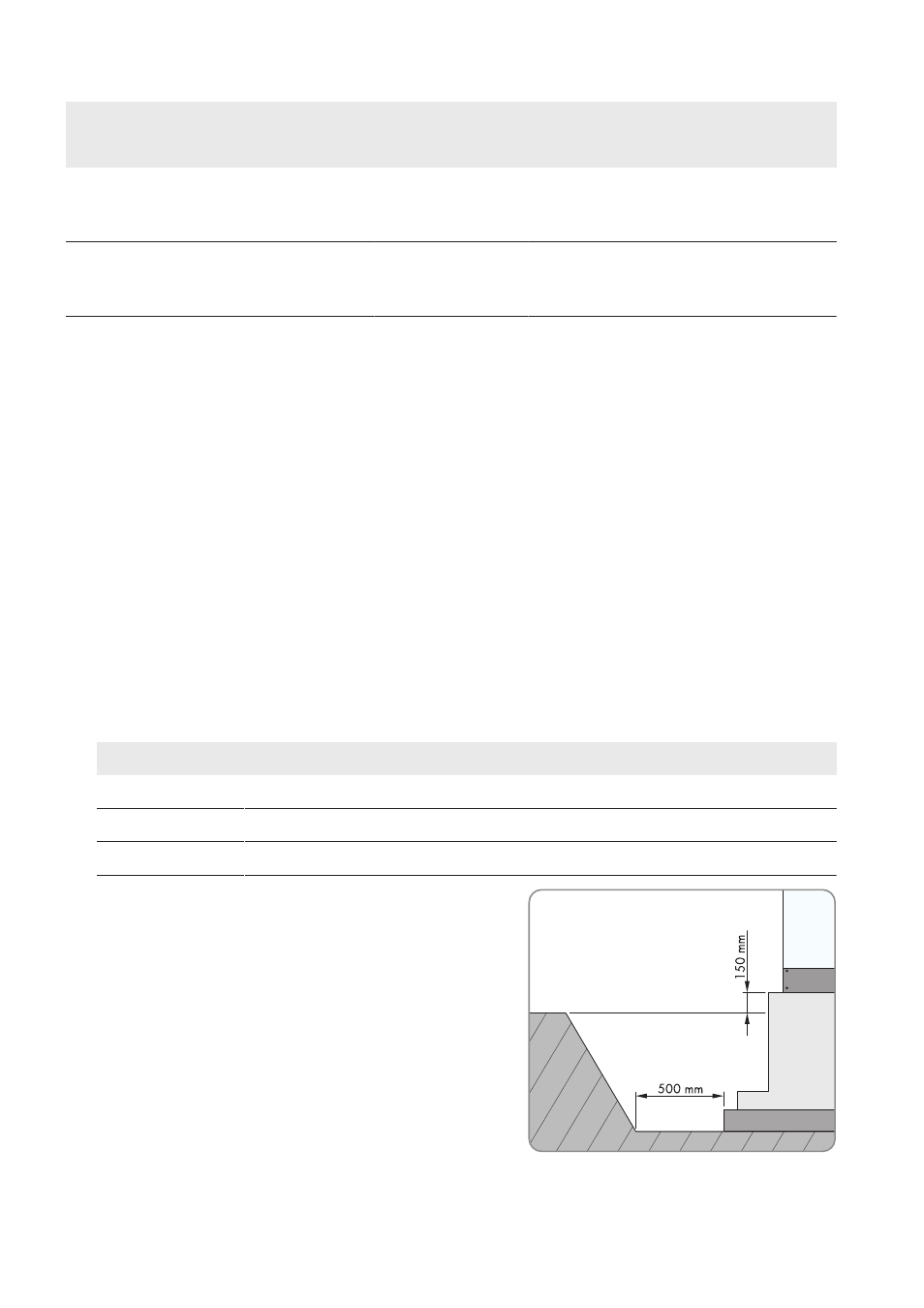

☐ La cimentación debe estar configurada de tal forma que el
pedestal, una vez instalado, sobresalga 150 mm por encima
del nivel de tierra. De esta manera, el inversor estará
protegido frente a un alto nivel de agua a consecuencia de
intensas precipitaciones o del deshielo.
☐ Si se pavimenta hasta el inversor, se debe dejar una ranura entre el inversor y la superficie pavimentada. El
ancho de la ranura debe ser de 30 mm.
