Página 24: Conexión del cable de cc a la barra colectora
Procedimiento:
1. Desmonte las coberturas (consulte el capítulo 7.2.1, página 41).
2. Desmonte las cubiertas de protección (consulte el capítulo 7.2.2, página 42).
3. Prepare para la conexión los cables (consulte el capítulo 7.3, página 45).
4. Lije las superficies de contacto no estañadas en el área de conexión con el vellón abrasivo hasta conseguir en
ellas un brillo ligeramente metálico.
5. Limpie el polvo metálico con un paño limpio y etanol y no vuelva a tocar las superficies de contacto después de
limpiarlas.
6. Conecte los cables conforme al esquema de circuitos. Utilice solo los tornillos, arandelas y tuercas incluidos en el
contenido de la entrega y tenga en cuenta que las cabezas de los tornillos miren siempre hacia adelante.
7. Fije los cables al riel para el paso de los cables. De esta forma asegurará el cable para que no se pueda retirar
sin querer.
8. Monte las cubiertas de protección (consulte el capítulo 7.2.2, página 42).
9. Monte las coberturas (consulte el capítulo 7.2.1, página 41).
5.4
Instalación de la conexión de CC
5.4.1
Conexión del cable de CC a la barra colectora

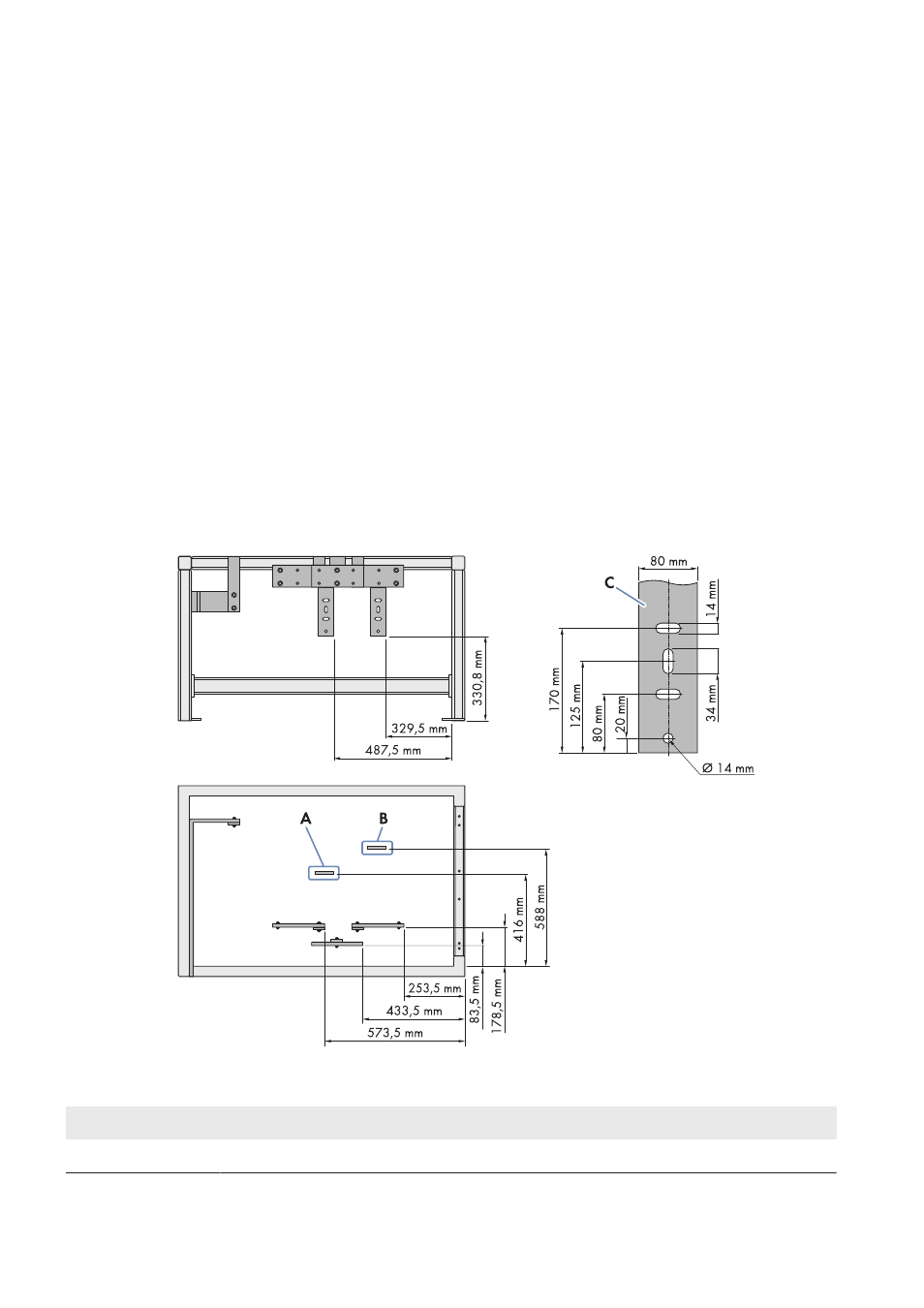

Imagen 6: Dimensiones de la barra colectora de CC (ejemplo)
Posición
Denominación
A
Área de conexión CC+
