4.2.2 Indicación del centro de gravedad del inversor
El centro de gravedad del inversor no está en el centro del inversor. Tenga esto en cuenta al transportar el inversor. El
centro de gravedad del inversor está marcado en el embalaje y la carcasa mediante este símbolo.
Imagen 3: Símbolo del centro de gravedad
4.2.3 Preparación del montaje
4.2.3.1 Realización de los orificios de montaje en la superficie de colocación
El inversor debe fijarse a la superficie de colocación o al pedestal con seis tornillos utilizando los orificios de montaje
ubicados en la parte del zócalo del inversor.

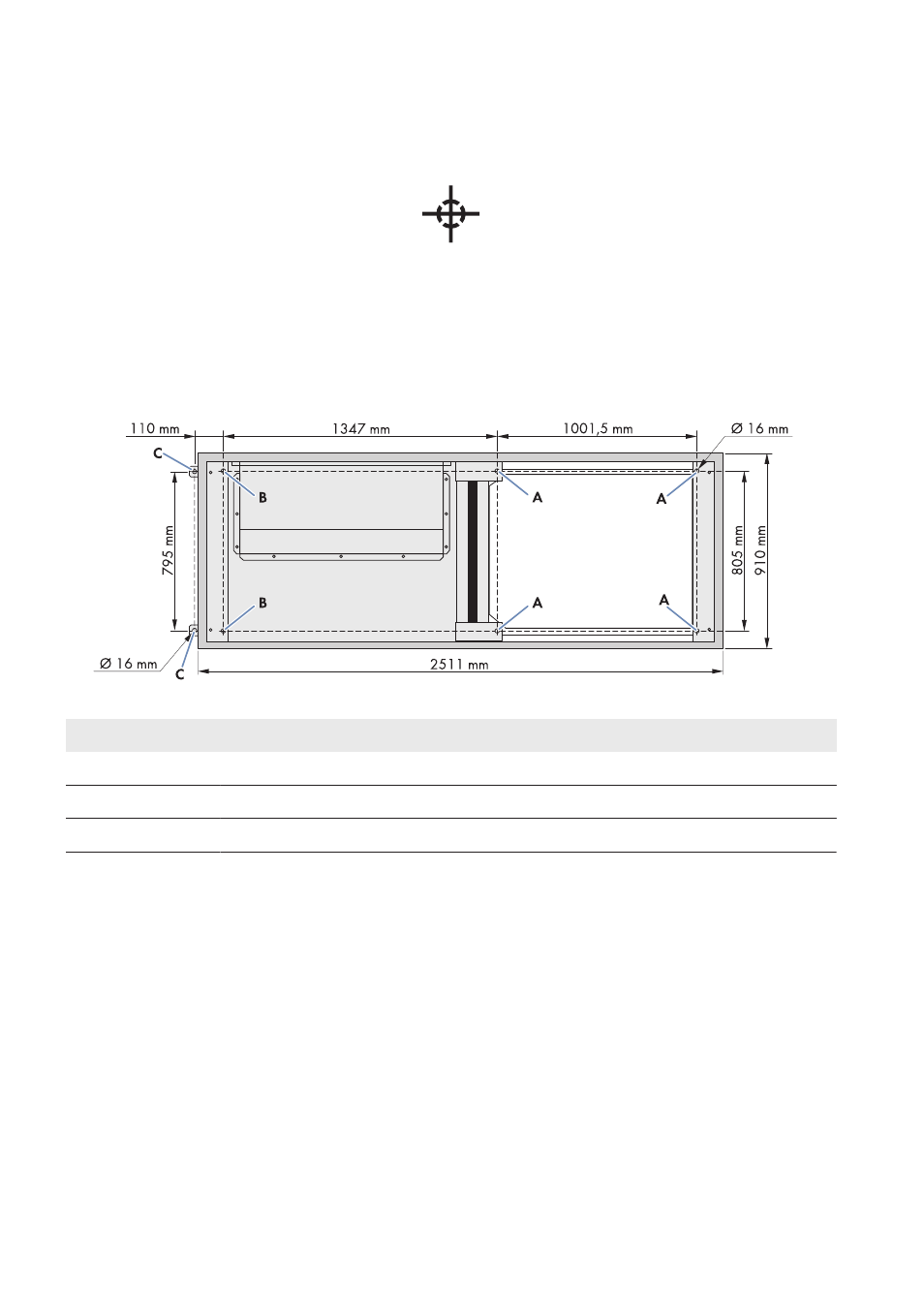

Imagen 4: Posición de los orificios de montaje
Posición Denominación
A Orificios para el montaje en pedestal o superficie de colocación
B Orificios para el montaje en pedestal
C Orificios para el montaje en superficie de colocación
Material adicional necesario (no incluido en el contenido de la entrega):
☐ Seis tacos para hormigón adecuados
Procedimiento:
1. Marque la posición de los orificios sobre la superficie de colocación.
2. Taladre los orificios de montaje en los puntos marcados.
3. Introduzca los tacos para hormigón en los orificios.
4.2.3.2 Preparación del montaje sobre pedestal
Requisito:
☐ El pedestal debe estar sobre el nivel de tierra. La altura del pedestal sobre el nivel de tierra debe ser de unos
150 mm.
