Vista general de la conexión con dos terminales de cable de un orificio para el cable de CC

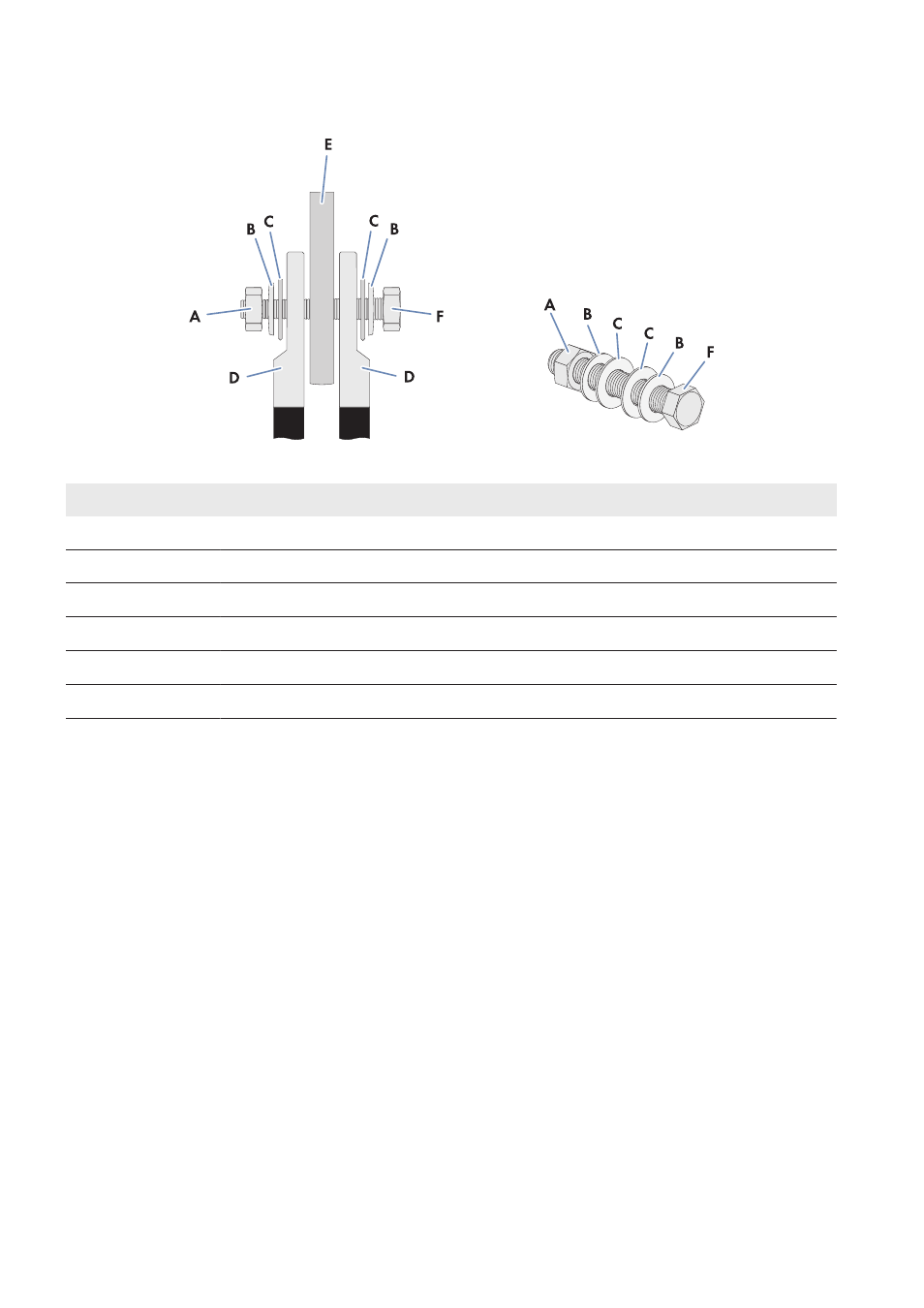

Imagen 16: Estructura de la conexión con dos terminales de cable de un orificio
Posición Denominación
A Tuerca M12
B Arandela elástica
C Arandela ancha
D Terminal de cable de un orificio estañado
E Conexión del carril
F Tornillo M12
Material de montaje adicional necesario (no incluido en el contenido de la entrega):
☐ Un paño limpio
☐ Limpiador de etanol
Procedimiento:
1. Pele los cables.
2. Remate los cables con un terminal.
3. Limpie las superficies de contacto de los terminales de cable con un paño limpio y etanol.
