Procedimiento:
1. Desmonte las coberturas (consulte el capítulo 7.2.1, página 41).
2. Introduzca la fibra óptica en el inversor (consulte el capítulo 7.1, página 41).
3. Extraiga la caja de empalme del carril DIN.
4. Abra la carcasa de la caja de empalme.
5. Introduzca la fibra óptica en la caja de empalme desde abajo y a través del racor atornillado para cables.
6. Monte los conectores SC en la fibra óptica.
7. Introduzca los conectores SC en los conectores SC-P de la caja de empalme.
8. Enrolle la fibra óptica sobrante en la reserva de fibra. Mantenga los radios de curvatura.
9. Atornille la carcasa de la caja de empalme.
10. Vuelva a montar la caja de empalme en el carril DIN.
11. Sujete los cables de fibra óptica al riel para el paso de los cables con una abrazadera para cables. De esta
forma asegurará los cables de fibra óptica para que no se puedan retirar sin querer.
12. Monte las coberturas (consulte el capítulo 7.2.1, página 41).
5.6.2
Conexión de los cables de fibra óptica con latiguillos

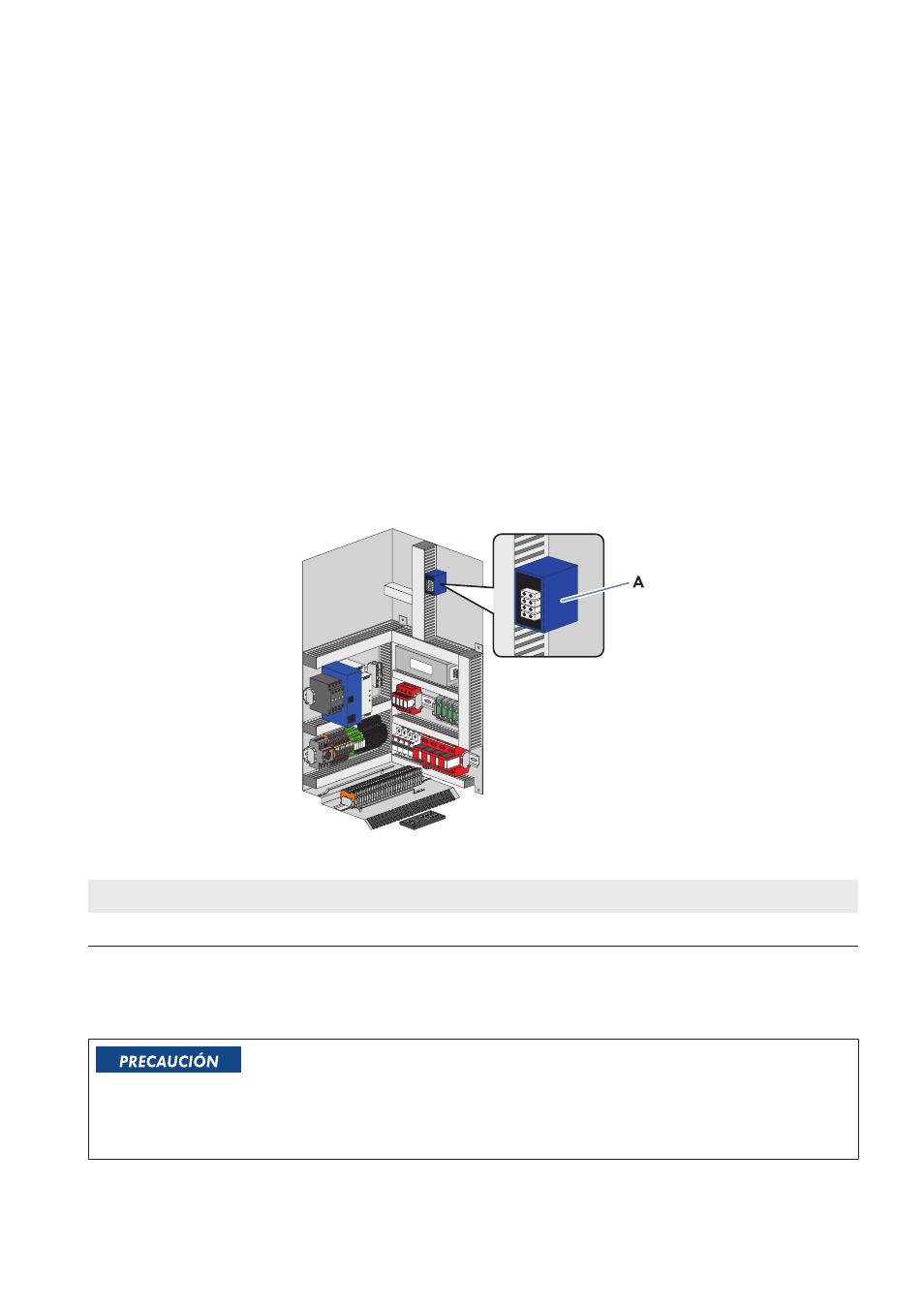

Imagen 11: Posición de la caja de empalme
Posición
Denominación
A
Caja de empalme
Requisitos de los cables de fibra óptica:
☐ Los cables de fibra óptica deben estar equipados con una fibra multimodo de 50 μm.
☐ Los cables de fibra óptica deben estar equipados con un conector SC.
Daños en la fibra óptica por no alcanzar los radios de curvatura permitidos
La fibra óptica puede sufrir daños si se dobla o se retuerce demasiado.
• Respete los radios de curvatura mínimos permitidos de la fibra óptica.
