• Conecte el cable de CC negativo al borne negro A- y apriételo con un destornillador
(par de apriete: 5,8 Nm (51 lb-in)).
12. Asegúrese de que todos los cables de CC estén bien fijados.
13. Cierre las aberturas en la carcasa no utilizadas con tapones obturadores con certificación UL
de tipo 3R.
14. En caso necesario, conecte una toma a tierra adicional o una conexión equipotencial
(consulte el capítulo 6.3.3, página 31).

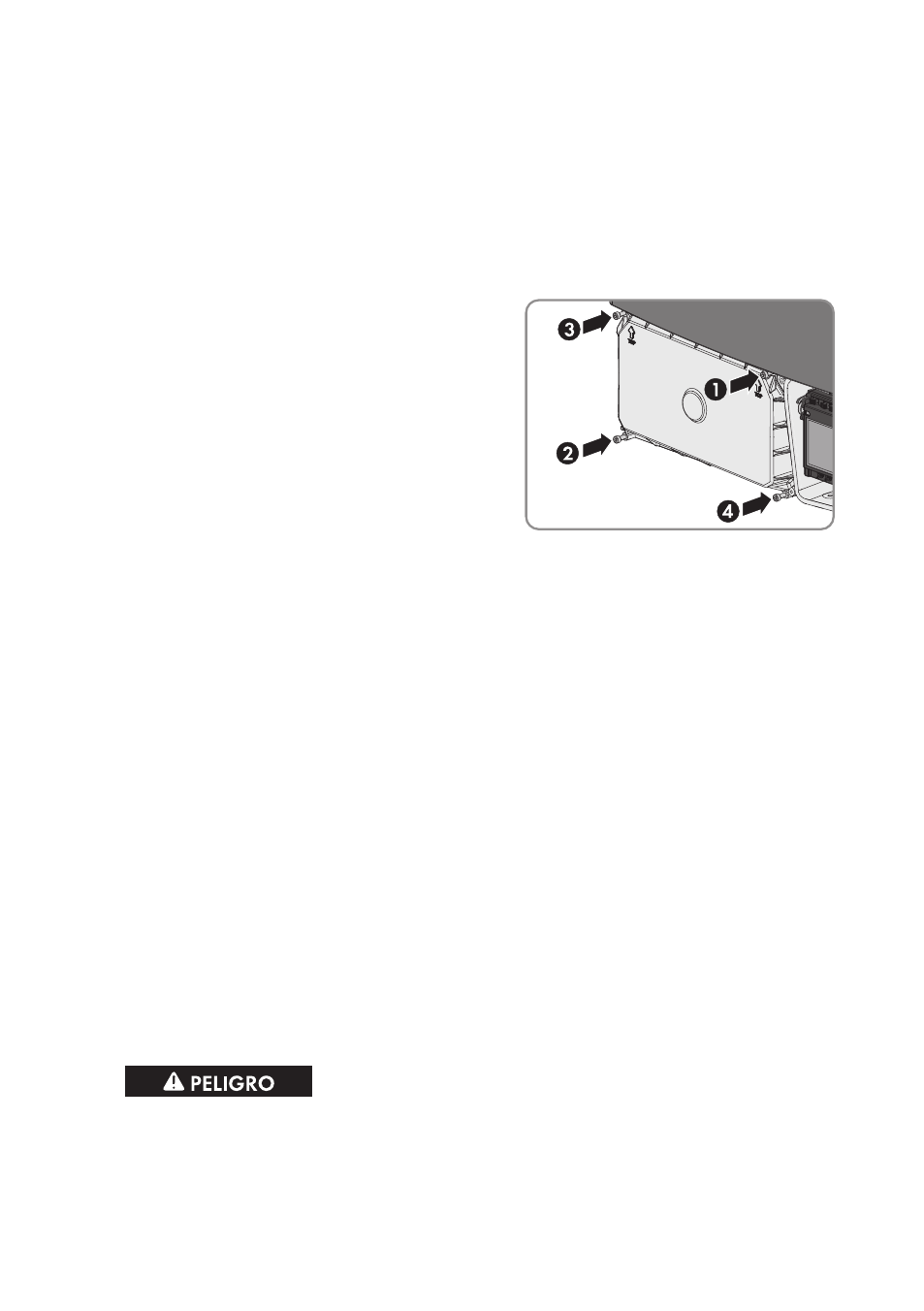

15. Si no es necesario conectar una toma a tierra
adicional, vuelva a fijar la cubierta de
protección de CC. Apriete los cuatro tornillos
con una llave Allen (ancho 3) siguiendo el
orden de 1 a 4 (par de apriete: 3,5 Nm (31 lb-
in)).
6.5 Conexión del inversor a la red
Requisitos para el cableado:
Tanto la longitud como la calidad del cable influyen en la calidad de la señal. Tenga en cuenta
estos requisitos del cableado.
☐ Tipo de cable: 100BaseTx
SMA recomienda utilizar el tipo de cable “SMA COMCAB-OUTxxx” para aplicaciones
exteriores y el tipo de cable “SMA COMCAB-INxxx” para aplicaciones interiores, con las
longitudes xxx = 100 m (328 ft), 200 m (656 ft), 500 m (1 640 ft), 1 000 m (3 281 ft).
☐ Categoría del cable: Cat5, Cat5e, Cat6, Cat6a o Cat7
☐ Tipo de conector: RJ45 de Cat5, Cat5e, Cat6 o Cat6a
☐ Apantallamiento: SF/UTP, S/UTP, SF/FTP o S/FTP
☐ Número de pares de conductores y sección del conductor: mínimo 2 x 2 x 0,22 mm²
(2 x 2 x 24 AWG)
☐ Longitud máxima del cable entre dos integrantes de la red con latiguillo: 50 m (164 ft)
☐ Longitud máxima del cable entre dos integrantes de la red con cable de instalación: 100 m
(328 ft)
☐ Resistente a los rayos UV para aplicaciones exteriores
Procedimiento:
1.
Peligro de muerte por descarga eléctrica
• Desconecte el inversor de la tensión (consulte el capítulo 9, página 41).
2. Conecte al inversor un extremo del cable de red:
• Saque el tapón obturador de la abertura del inversor destinada a la conexión de red.
