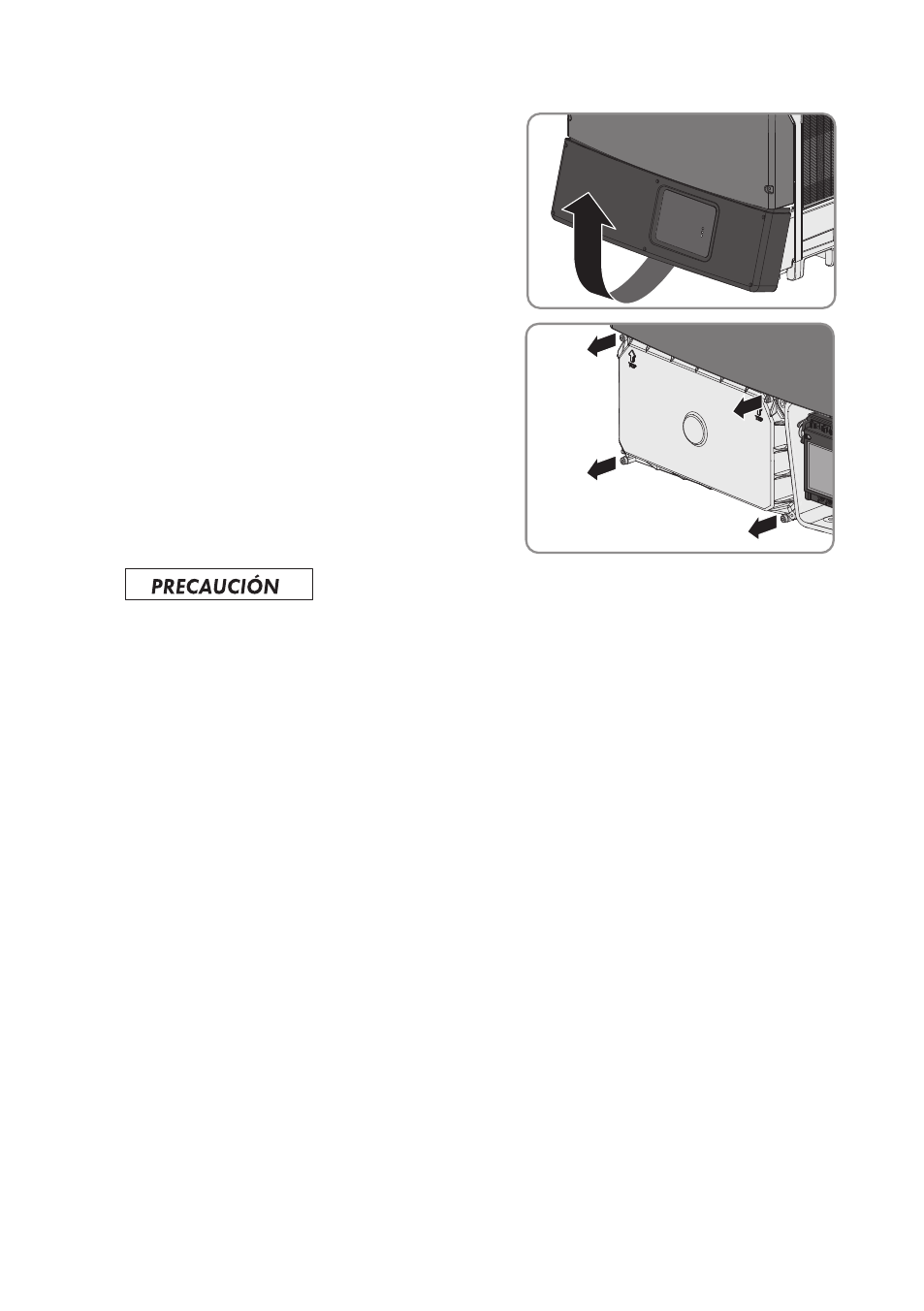

2. Si está colocada la tapa inferior de la carcasa,
afloje todos los tornillos de la tapa con una llave
Allen (ancho 3) y levante desde abajo la tapa y
retírela.
3. Afloje los tornillos de la cubierta de protección
de CC utilizando una llave Allen (ancho 3) y
retire la cubierta.
4.
Daños en el inversor debido a la infiltración de polvo y humedad
La infiltración de polvo o humedad puede causar daños o la destrucción de los componentes
electrónicos del inversor. Las aberturas en la carcasa son adecuadas para conductos para
cables de 25,4 mm (1 in).
• Utilice 1 abertura por cada string.
• No ensanche las aberturas en la carcasa.
5. Retire la cinta adhesiva de ambas aberturas.
6. Introduzca por cada string un manguito en la abertura y fíjelo desde el interior con la
contratuerca.
7. Por cada string, fije un conducto para cables a la abertura.
8. Introduzca los cables de CC en el interior del inversor a través del conducto para cables.
9. Pele 18 mm (0,71 in) de los cables de CC.
10. Para la conexión de los strings a INPUT A, conecte los cables de CC a la caja de bornes
para la conexión de CC:
• Conecte el cable de CC positivo al borne rojo B+ y apriételo con un destornillador (par
de apriete: 5,8 Nm (51 lb-in)).
• Conecte el cable de CC negativo al borne negro B- y apriételo con un destornillador
(par de apriete: 5,8 Nm (51 lb-in)).
11. Para la conexión de los strings a INPUT B, conecte los cables de CC a la caja de bornes
para la conexión de CC:
• Conecte el cable de CC positivo al borne rojo A+ y apriételo con un destornillador (par
de apriete: 5,8 Nm (51 lb-in)).
