Procedimiento:
1.
Peligro de muerte por descarga eléctrica
• Desconecte el inversor de la tensión (consulte el capítulo 9, página 41).
2. Si está montada la cubierta de protección, suelte los tornillos de la cubierta de protección de
CC utilizando una llave Allen (ancho 3) y retire la cubierta.
3. Introduzca el conductor de puesta a tierra del equipo o los cables de la varilla de puesta a
tierra en el interior del inversor a través del conducto para cables instalado.
4. Pele 18 mm (0,71 in) del conductor de puesta a tierra del equipo o de los cables de la varilla
de puesta a tierra.
5. Conecte el conductor de puesta a tierra del equipo al punto de conexión con el símbolo
y apriételo (par de apriete: 5,8 Nm (51 in-lb)) con un destornillador (ancho de hoja:
6 mm (0,24 in)).
6. Conecte los cables de la varilla de puesta a tierra al punto de conexión GEC y apriételos
(par de apriete: 5,8 Nm (51 in-lb)) con un destornillador (ancho de hoja: 6 mm (0,24 in)).
7. Asegúrese de que el conductor de puesta a tierra del equipo o los cables de la varilla de
puesta a tierra estén bien fijados.
8. Vuelva a fijar la cubierta de protección de CC.

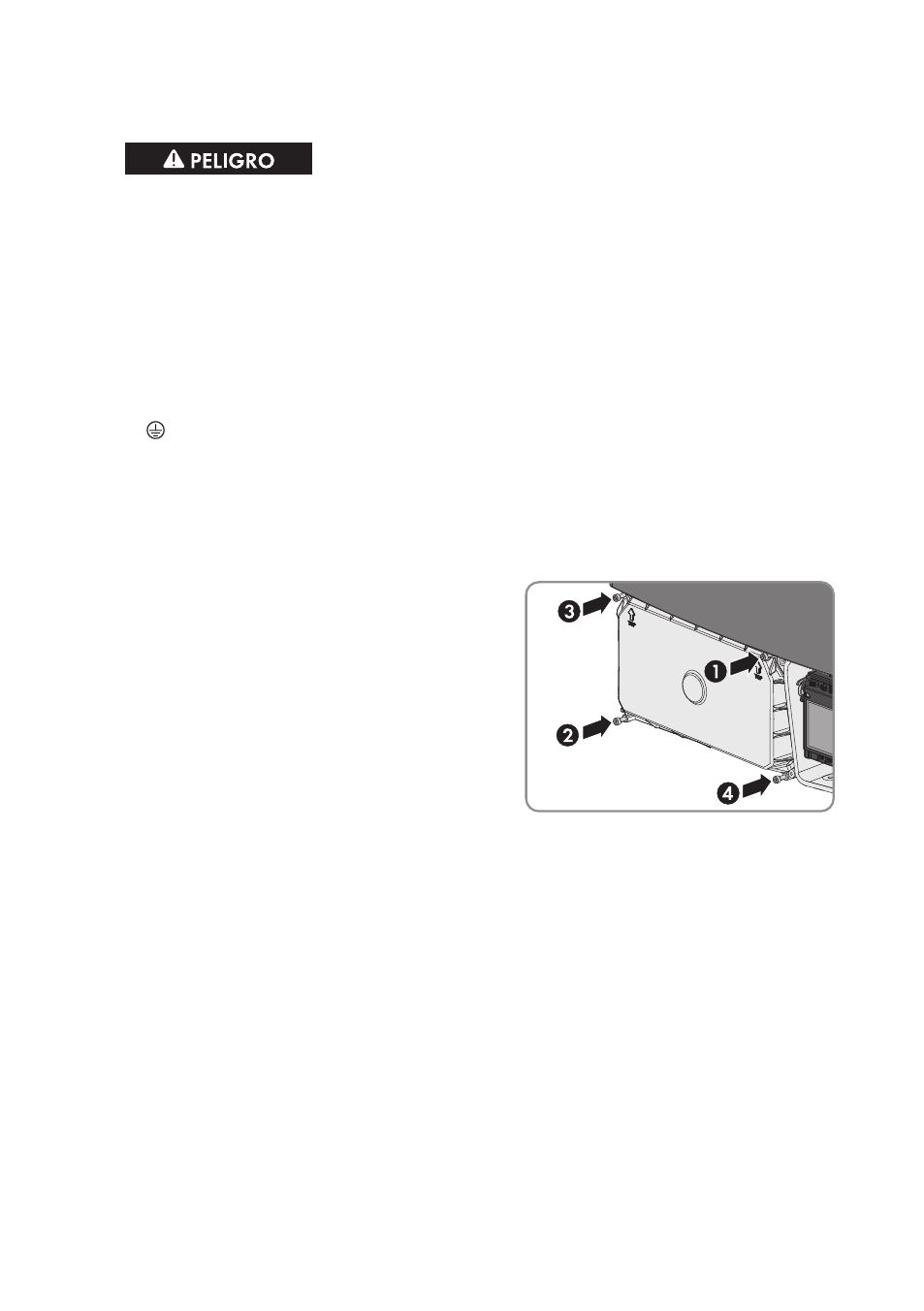

Apriete los cuatro tornillos con una llave Allen
(ancho 3) siguiendo el orden de 1 a 4 (par de
apriete: 3,5 Nm (31 lb-in)).
6.4 Conexión de CC
6.4.1 Requisitos para la conexión de CC
Requisitos de los módulos fotovoltaicos por entrada:
☐ Todos los módulos fotovoltaicos deben ser del mismo tipo.
☐ Todos los módulos fotovoltaicos deben tener la misma orientación e inclinación.
☐ En el día estadísticamente más frío, la tensión en vacío del generador fotovoltaico no debe ser
superior a la tensión de entrada máxima del inversor.
☐ En todos los strings debe estar conectado el mismo número de módulos fotovoltaicos
conectados en serie.
