6.2.2 Vista interior

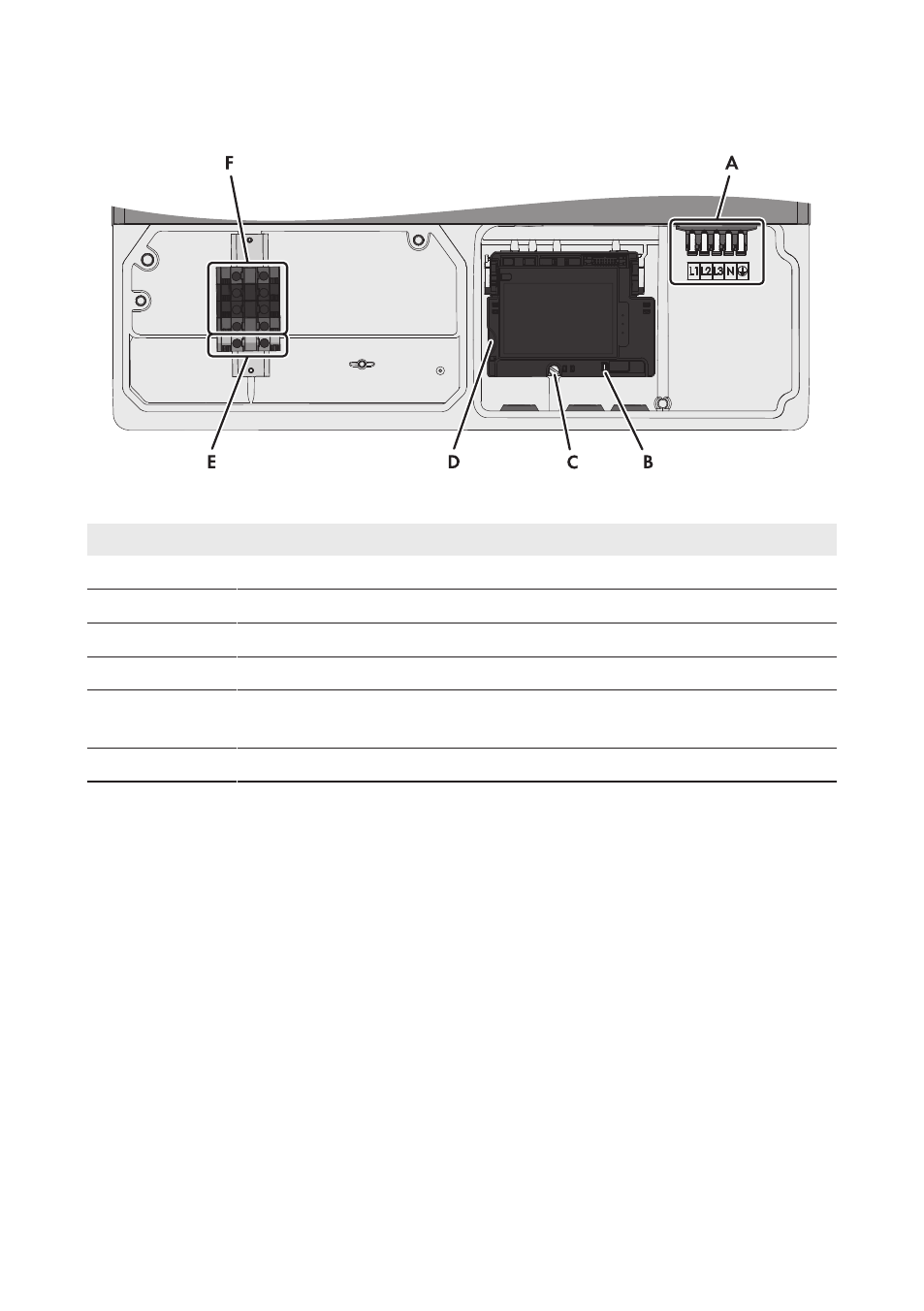

Imagen 6: Áreas de conexión del interior del inversor
Posición Denominación
A Caja de bornes para la conexión de CA
B Interruptor para cambiar el idioma a inglés en los trabajos técnicos
C Tornillo para soltar y fijar la placa de comunicaciones
D Ranura para la tarjeta SD, solamente para trabajos técnicos
E Borne para la puesta a tierra del equipo y el conductor del electrodo de pues-
ta a tierra
F Caja de bornes para la conexión de CC
6.3 Conexión de CA
6.3.1 Requisitos para la conexión de CA
Material adicional necesario (no incluido en el contenido de la entrega):
☐ 1 conducto para cables de metal: 25,4 mm (1 in)
☐ 1 manguito con certificación UL resistente a la lluvia o humedad: 25,4 mm (1 in)
Requisitos del cableado:
☐ El cable de CA debe estar autorizado para temperaturas mayores de +90°F (+194°C).
☐ El cable de CA debe instalarse de acuerdo con las normas vigentes del lugar.
☐ El cable de CA debe ser de cable macizo o cordón.
☐ Sección del conductor: 10 mm² … 16 mm² (8 AWG … 6 AWG)
☐ Tipo de conductor: alambre de cobre
☐ Se debe respetar la longitud del cable máxima en función de la sección del conductor.
