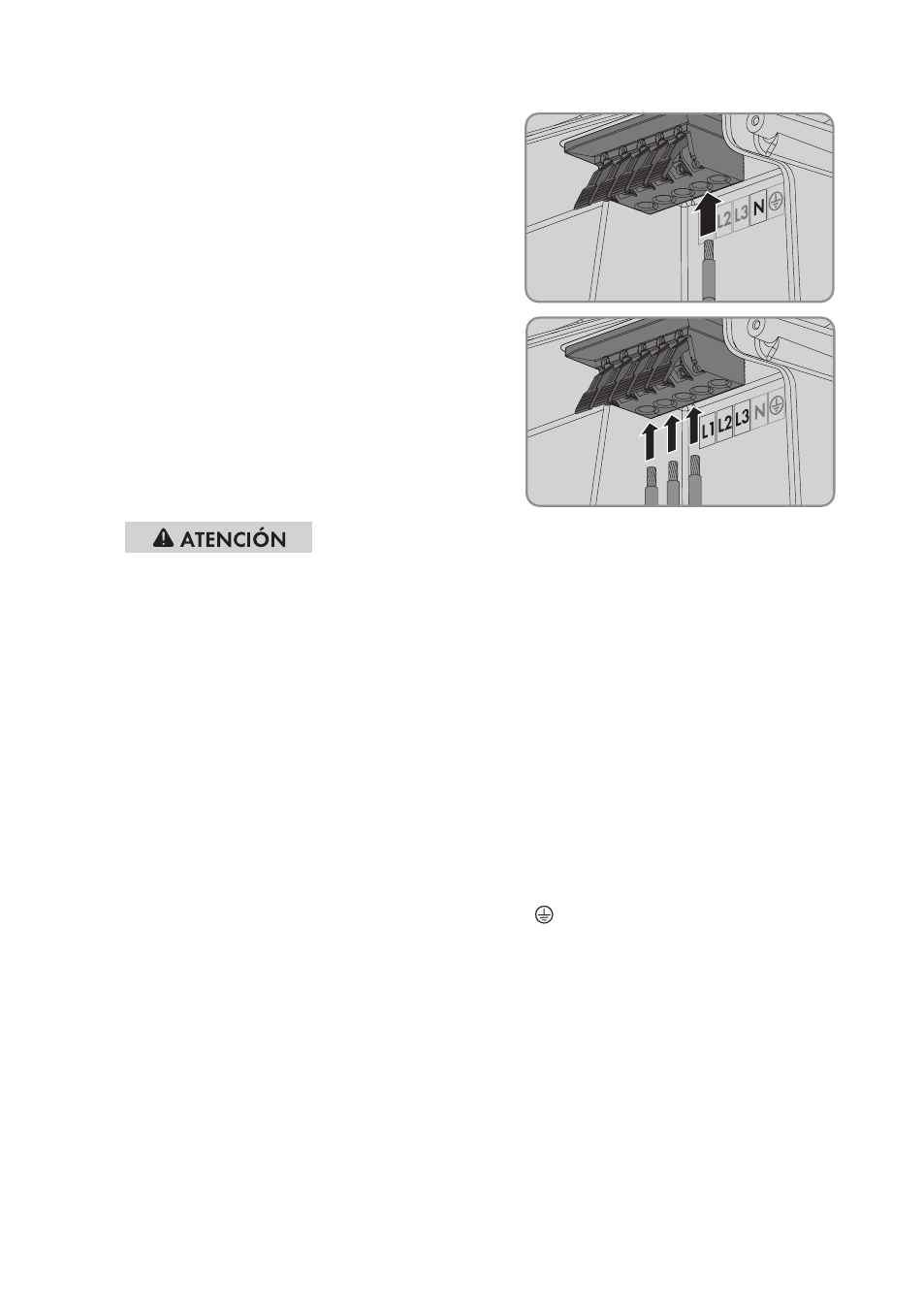

13. Conecte el conductor N al borne N.
14. Conecte los conductores L1, L2 y L3 a los
bornes L1, L2 y L3 conforme a la leyenda.
Asegúrese de utilizar la rejilla adecuada para
cada asidero.
15.
Peligro de aplastamiento al cerrarse de golpe la palanca de protección
Las palancas de protección se cierran de golpe, muy rápidamente y con fuerza.
• Cierre las palancas de protección de la caja de bornes del cable de CA solo con el
pulgar. Tenga cuidado de no agarrar la caja de bornes entera del cable de CA ni
ponga los dedos debajo de las palancas de protección.
16. Asegúrese de que todos los bornes estén conectados con el conductor correcto.
17. Asegúrese de que todas las palancas de protección de la caja de bornes estén cerradas y
todos los conductores estén bien fijados.
6.3.3 Conexión de toma a tierra adicional
Para una toma a tierra adicional (por ejemplo, si se va a utilizar una varilla de puesta a tierra), el
inversor cuenta en su lado de CC con un terminal de toma a tierra con 2 puntos de conexión.
El terminal de toma a tierra es amarillo/verde y está marcado con esta señalización:
• Símbolo del terminal de puesta a tierra del equipo:
• Conductor del electrodo de puesta a tierra: leyenda GEC
Requisitos del cableado:
☐ El cable debe instalarse de acuerdo con las normas vigentes del lugar y para temperaturas
mayores de +90 °C (+194 °F).
☐ Tipo de cable: alambre de cobre
☐ Sección del conductor: 10 mm² … 35 mm² (8 AWG … 2 AWG)
Requisito:
☐ Los conductos para cables deben estar correctamente conectados al inversor.
6 Conexión eléctrica SMA Solar Technology AG
Instrucciones de instalación 31 STP12-24TL-US-IA-es-16
