2.2 Pantalla y teclado de control

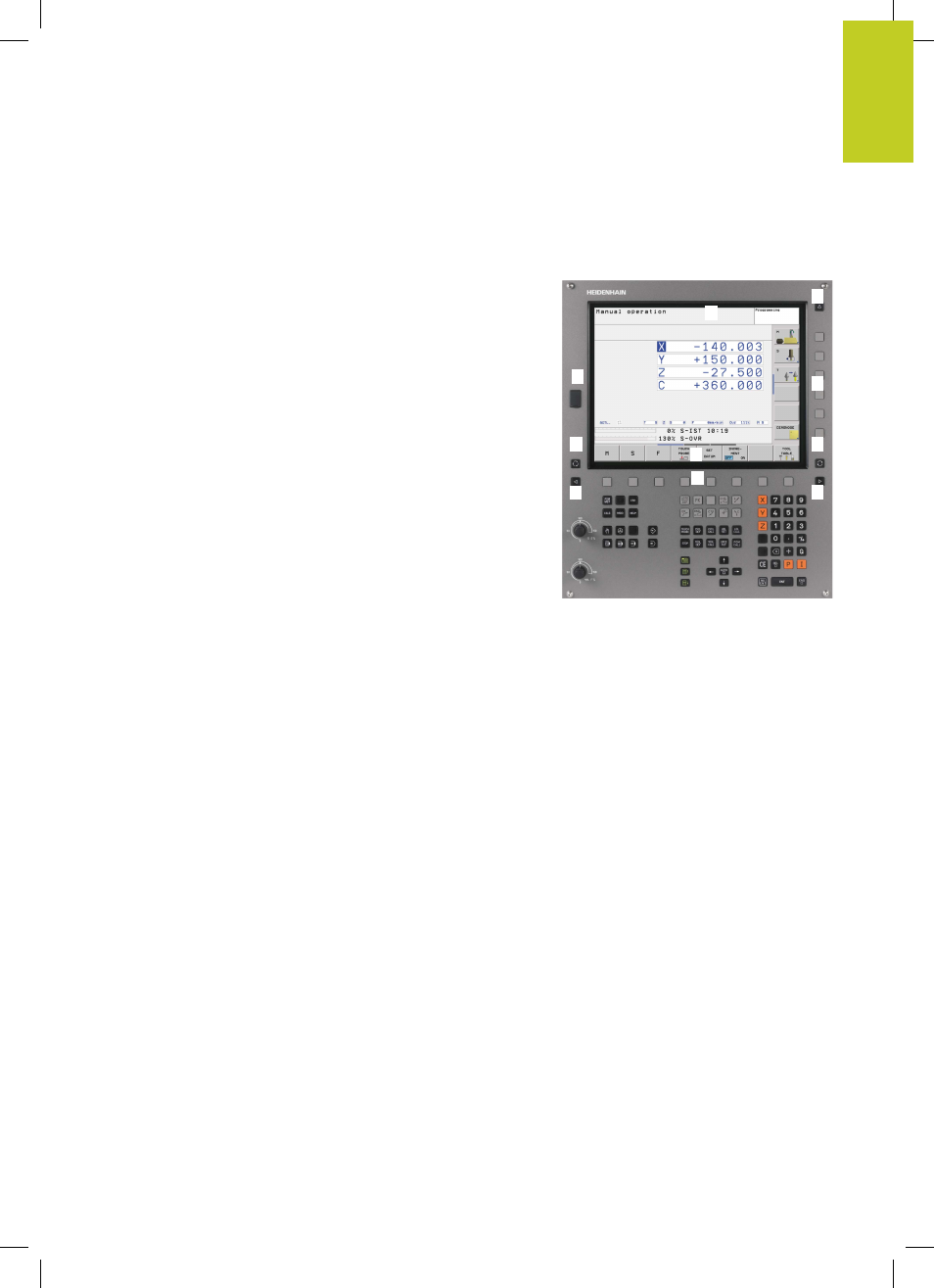

Pantalla
El TNC se suministra como versión compacta o como versión con
pantalla y panel de mando separados. En ambas versiones, el TNC
dispone de una pantalla plana TFT de 15 pulgadas.
1 Línea superior
Cuando el TNC está conectado, se visualiza en la línea superior
de la pantalla el modo de funcionamiento seleccionado:
los funcionamientos de máquina a la izquierda y los
funcionamientos de programación a la derecha. En la
ventana más grande de la línea superior se indica el modo
de funcionamiento en el que está activada la pantalla: aquí
aparecen preguntas del diálogo y avisos de error (excepto
cuando el TNC solo visualiza el gráfico).
2 Softkeys
El TNC muestra en la línea inferior otras funciones en una
carátula de softkeys. Estas funciones se seleccionan con las
teclas que hay debajo de las mismas. Como indicación de
que existen más carátulas de sofkteys, aparecen unas líneas
horizontales directamente sobre dicha carátula. Hay tantas
líneas como carátulas y se conmutan con las teclas cursoras
negras situadas a los lados. La barra activa de Softkeys es más
brillante que las otras.
3 Teclas de selección de softkeys
4 Conmutación de la carátula de softkeys
5 Selección de la subdivisión de la pantalla
6 Tecla de conmutación para los modos de funcionamiento
Máquina y Programación
7 Teclas de selección para softkeys del fabricante de la máquina
8 Carátulas de softkey para el fabricante de la máquina
9 Puerto USB
2
3
4
5
8
9
6
7
1
4
