Programar y procesar mecanizados simples 14.1
14
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
459

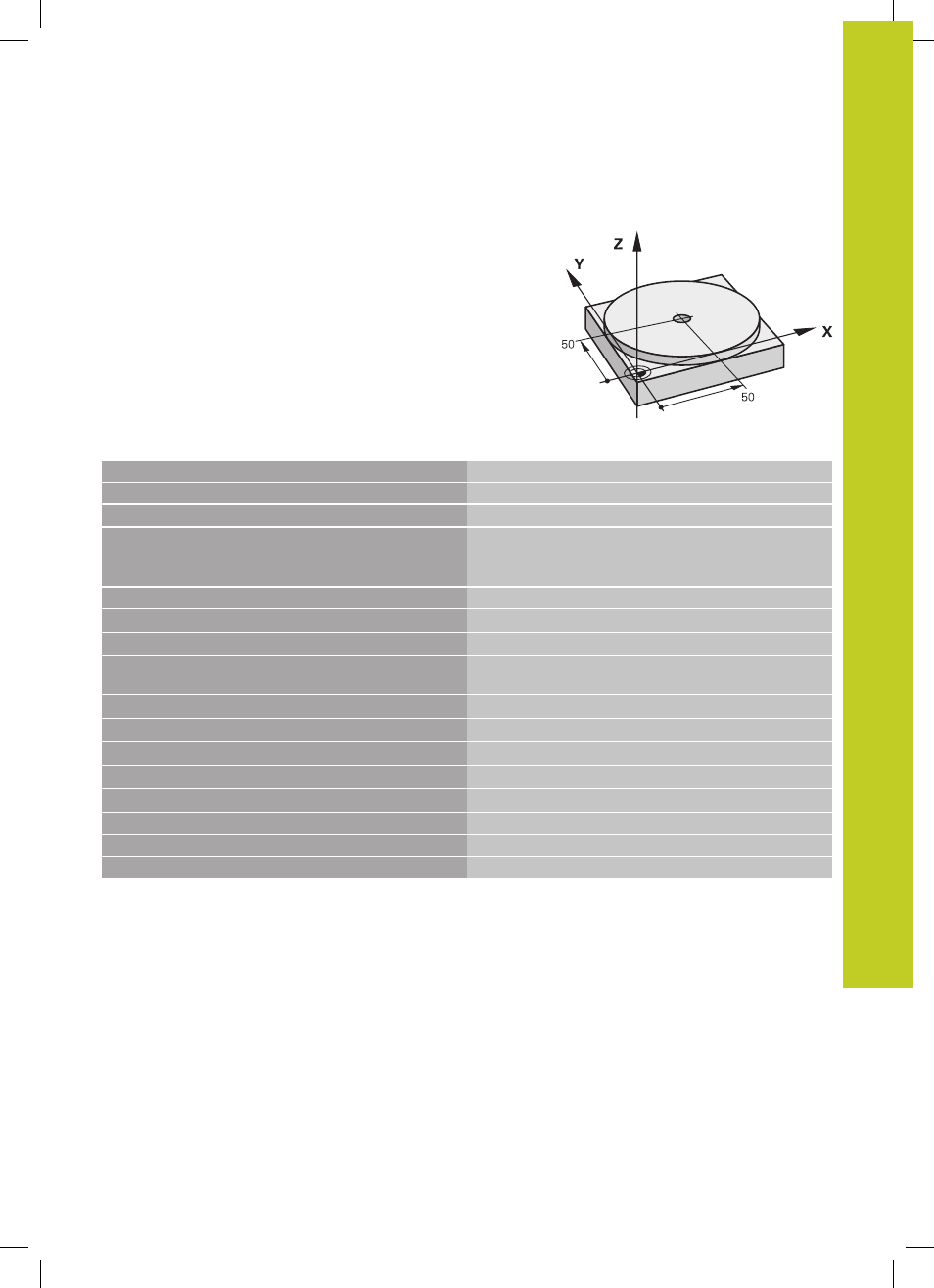

Ejemplo 1
En una pieza se quiere realizar un taladro de 20 mm de
profundidad. Después de sujetar la pieza, centrarla y fijar el punto
de referencia, se puede programar y ejecutar el taladro con unas
pocas líneas de programación.
Se posiciona primero la hta. con frases lineales sobre la pieza y
a continuación a una distancia de seguridad de 5 mm sobre el
taladro. Después se realiza el taladro con el ciclo
200 TALADRAR
0 BEGIN PGM $MDI MM
1 TOOL CALL 1 Z S2000
Llamada a la herramienta: eje de la herramienta Z,
Revoluciones del cabezal 2000 rpm
2 L Z+200 R0 FMAX
Retirar la herramienta (F MAX = marcha rápida)
3 L X+50 Y+50 R0 FMAX M3 Posicionar la herramienta con F MAX sobre el taladro,
cabezal conectado
4 CYCL DEF 200 TALADRADO
Definir ciclo TALADRADO
Q200=5 ;DIST. DE SEGURIDAD. Distancia de seguridad de la herramienta sobre el taladro
Q201=-15 ;PROFUNDIDAD Profundidad del taladro (signo=sentido mecanizado)
Q206=250 ;PARA APROXIMACIÓN DE
PROFUNDIDAD
Avance
Q202=5 ;PROFUNDIDAD DE PASADA Profundidad de paso antes de retirar la herramienta
Q210=0 ;TPO. ESPERA ENCIMA Tiempo de espera en segundos tras cada pasada
Q203=-10 ;COORDENADAS SUPERFICIE Coordenadas de la superficie de la pieza
Q204=20 ;2ª DISTANCIA DE SEGURIDAD Distancia de seguridad de la herramienta sobre el taladro
Q211=0.2 ;TIEMPO DE ESPERA ABAJO Tiempo de espera en segundos en la base del taladro
5 CYCL CALL Llamar ciclo TALADRADO
6 L Z+200 R0 FMAX M2
Retirar la herramienta
7 END PGM $MDI MM Final del programa
Funciones de rectas: ver "Recta L", Página 187 Ciclo TALADRAR:
Véase Modo de Empleo Ciclos, ciclos 200 TALADRAR.
