Programación: Programar contornos
6.2 Principios básicos de las funciones de trayectoria
6
174
TNC 620 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
6.2 Principios básicos de las funciones de
trayectoria
Programación del movimiento de la herramienta para
un mecanizado
Cuando se elabora un programa de mecanizado, se programan
sucesivamente las funciones para las diferentes trayectorias del
contorno de la pieza. Para ello se introducen
las coordenadas
de los puntos finales de los elementos del contorno indicadas
en el plano. Con la indicación de las coordenadas, los datos de la
herramienta y la corrección de radio, el TNC calcula el recorrido real
de la herramienta.
El TNC desplaza simultáneamente todos los ejes de la máquina
programados en la frase del programa según un tipo de trayectoria.

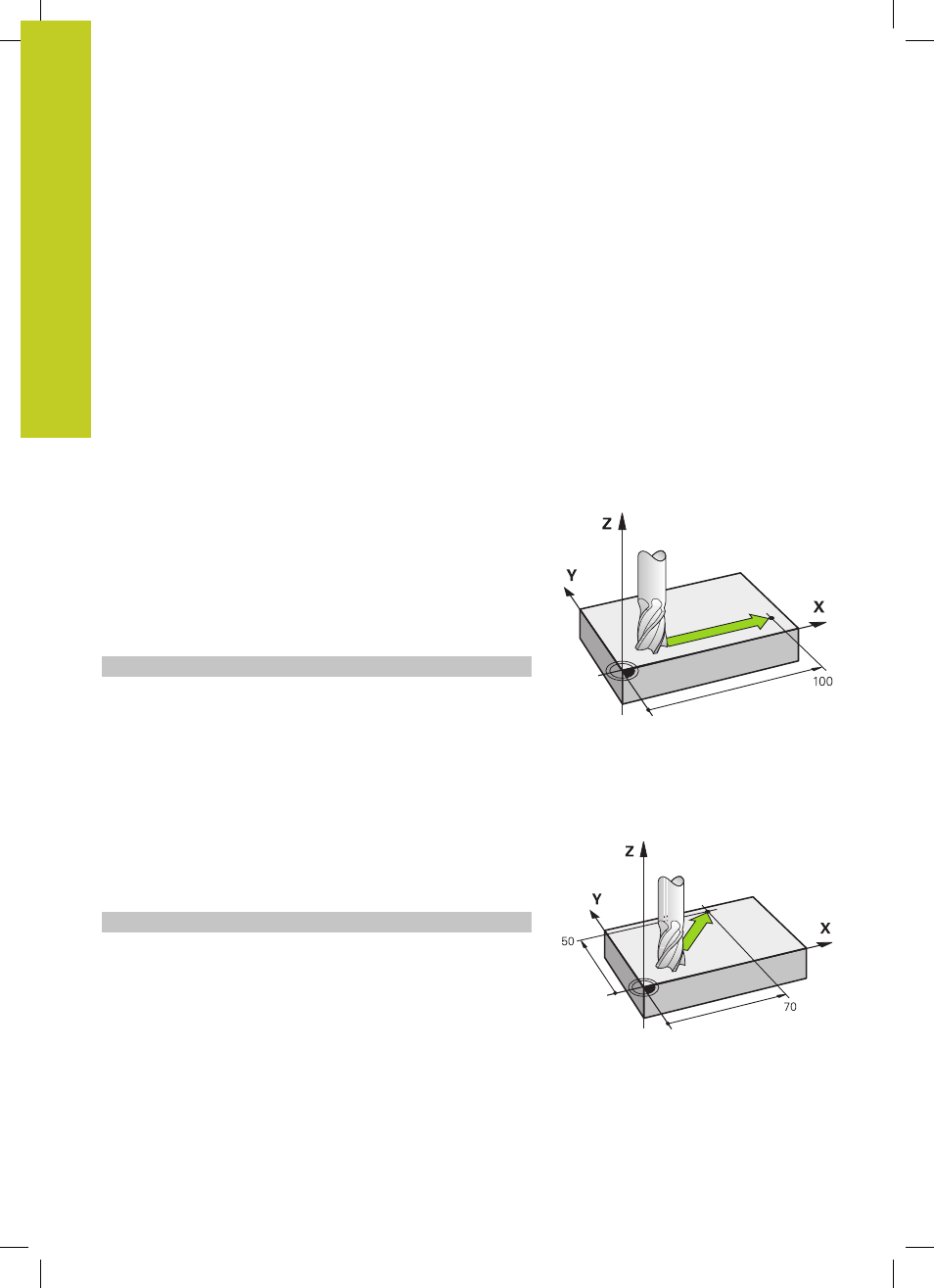

Movimientos paralelos a los ejes de la máquina
La frase del programa contiene la indicación de las coordenadas:
el TNC desplaza la herramienta paralela a los ejes de la máquina
programados.
Según el tipo de máquina, en la ejecución se desplaza o bien
la herramienta o la mesa de la máquina con la pieza fijada.
La programación de trayectorias se realiza como si fuese la
herramienta la que se desplaza.
Ejemplo:
50 L X+100
50
Número de bloque
L Función de trayectoria "Recta"
X+100 Coordenadas del punto final
La herramienta mantiene las coordenadas Y y Z y se desplaza a la
posición X=100. Véase figura.
Movimientos en los planos principales
La frase del programa contiene las indicaciones de las
coordenadas: el TNC desplaza la herramienta en el plano
programado.
Ejemplo
L X+70 Y+50
La herramienta mantiene la coordenada Z y se desplaza en el plano
XY a la posición X=70, Y=50. Véase figura
